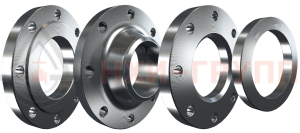

Фланцы стальные Ду 500
Фланцевые соединения являются наиболее распространенными при подключении запорной арматуры, аппаратов, агрегатов и оборудования.
Конструктивные особенности фланцев зависят от рабочего давления среды в трубопроводе/аппарате и диаметра, определяемого расходной характеристикой потока.
Согласно ГОСТ 33259-2015 фланцы стальные Ду 500 могут иметь различное исполнение уплотнительной поверхности:
- в виде плоскости (А), применимое при давлении до 0,6 МПа, если среда является трудногорючей/негорючей;
- соединительный выступ (В), которые в стандартной арматуре используется до PN 1,6 МПа, но при использовании специальных прокладок может выдерживать до 4,0 МПа;
- пара «выступ (Е) — впадина (F)», которая при стандартной обтюрации сохраняет герметичность при давлении до 4,0 МПа;
- пары «шип (C, L) — паз (D, M)», работающие при номинальном давлении до 6,3 МПа, которое кратковременно может быть повышено до 20% (при гидравлических испытаниях);
- проточки под линзовые (К) и овальные/восьмиугольные (J) прокладки, гарантирующие герметичность разъема на любой среде при давлении от 6,3 до 25 МПа.
Максимальное давление, при котором согласно ГОСТ 33259-2015 могут использоваться фланцы стальные Ду 500, составляет 10 МПа, при условии использовании металлических линзовых, овальных или восьмиугольных прокладок.
Применяться фланцы стальные Ду 500 могут в любых сферах жизнедеятельности, где необходимо обеспечение высоких расходов среды, например:
- На трубопроводах прямой и обратной теплофикационной воды к потребителям.
- На коллекторах подачи питьевого, хозяйственно-бытового и противопожарного водоснабжения.
- На трубопроводах подачи пара с ТЭЦ и локальных котельных к промышленным предприятиям.
- На трансферных, технологических и вспомогательных трубопроводах перерабатывающих и добывающих предприятий.
