Фильтр
Артикул
A00000000038118
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее

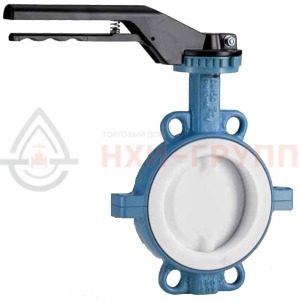

Тип привода
Ручной
DN, мм
40
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
5000
Наработка на отказ, циклов
1800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
3
Все характеристики
Артикул
A00000000038119
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Ручной
DN, мм
50
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
5000
Наработка на отказ, циклов
1800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
3.9
Все характеристики
Артикул
A00000000038120
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Ручной
DN, мм
65
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
5000
Наработка на отказ, циклов
1800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
5
Все характеристики
Артикул
A00000000038121
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Ручной
DN, мм
80
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
5000
Наработка на отказ, циклов
1800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
6
Все характеристики
Артикул
A00000000038122
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Ручной
DN, мм
100
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
5000
Наработка на отказ, циклов
1800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
8.5
Все характеристики
Артикул
A00000000038123
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Ручной
DN, мм
125
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
4000
Наработка на отказ, циклов
1500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
11.1
Все характеристики
Артикул
A00000000038124
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Ручной
DN, мм
150
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
4000
Наработка на отказ, циклов
1500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
13.3
Все характеристики
Артикул
A00000000038125
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода

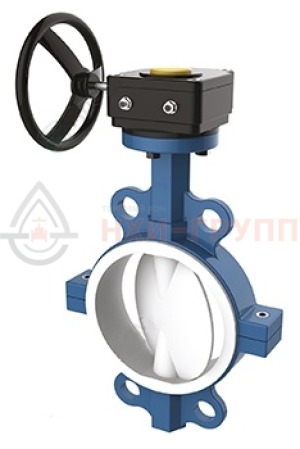

Редукторный
DN, мм
200
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
3600
Наработка на отказ, циклов
1400
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
22.1
Все характеристики
Артикул
A00000000038126
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
250
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
3600
Наработка на отказ, циклов
1400
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
35.5
Все характеристики
Артикул
A00000000038127
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
300
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
3600
Наработка на отказ, циклов
1400
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
49.8
Все характеристики
Артикул
A00000000038128
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
350
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
3000
Наработка на отказ, циклов
1200
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
59.5
Все характеристики
Артикул
A00000000038129
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
400
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
3000
Наработка на отказ, циклов
1200
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
94.5
Все характеристики
Артикул
A00000000038130
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
450
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
2000
Наработка на отказ, циклов
800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
176
Все характеристики
Артикул
A00000000038131
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
500
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
2000
Наработка на отказ, циклов
800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
212.5
Все характеристики
Артикул
A00000000038132
Страна производитель
Россия
Стандарт
ТУ 3742-002-09212465-2016
Тип присоединения
Межфланцевое с гладкими проушинами
Тип затвора
С футерованным диском и корпусом
Направление подачи рабочей среды
Двустороннее
Тип привода
Редукторный
DN, мм
600
PN, кгс/см²
10
Материал уплотнения
PTFE
Материал корпуса
Углеродистая сталь 20Л
Материал диска
Углеродистая сталь 20Л
Класс герметичности
«А» по ГОСТ 9544-2015
Рабочая среда
Вода, концентрированные кислоты, щелочи, окислители, органические растворители, химические вещества, неагрессивные к материалу покрытия корпуса и диска затвора
Температура рабочей среды, °С
От -40 до +200
Температура окружающего воздуха, °С
От -40 до +45
Климатическое исполнение
У1
Приемка
ОТК
Назначенный срок службы, лет
30
Назначенный ресурс, циклов
2000
Наработка на отказ, циклов
800
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
296
Все характеристики
Стр.
из
735
Вперед
Затворы дисковые поворотные
Затворы дисковые — вид трубопроводной арматуры, у которых запорный элемент выполнен в форме диска, поворачивающегося вокруг оси, перпендикулярно расположенной по направлению потока, для перекрытия движения рабочей среды.
ТД «НХИ» предлагает купить затворы дисковые поворотные от российского производителя. У нас представлены только качественные и надежные изделия, соответствующие требованиям ГОСТ и международным стандартам качества. Сертификаты прилагаются.
Особенности дисковых затворов
Дисковые затворы имеют уплотнение, обеспечивающее полную герметичность узла при закрытии запорного механизма. Материал корпуса и уплотнительных поверхностей выбирается исходя из условий эксплуатации — температуры, параметров переносимой жидкости и т. п. От данных характеристик также зависит стоимость затвора поворотного дискового.
Этот тип арматуры активно применяется в системах водоснабжения, отопления и пожаротушения, в нефтегазовой и химической отрасли, фармацевтике. Ими оснащаются магистральные линии и технические трубопроводы.
Основные достоинства:
- Компактные размеры, небольшая строительная высота, длина.
- Простота конструкции.
- Ремонтопригодность.
- Низкое гидравлическое сопротивление.
- Отсутствие застойных зон, где может скапливаться грязь.
- Уплотнения могут заменяться.
- Универсальность — возможность применения на трубопроводах большого диаметра, магистральных линиях.
Дисковые затворы бывают фланцевыми, межфланцевыми, муфтовыми, с исполнением «под приварку». По типу управления — ручными, с механическим редуктором, с электроприводом.
По виду исходного положения запорного элемента различают нормально-закрытые и нормально-открытые устройства.
В нашем каталоге представлен широкий ассортимент запорной арматуры с разным типом подсоединения, условным проходом. Вы можете выбрать модель дискового затвора самостоятельно, либо обратившись за помощью к нашим специалистам. Они помогут вам подобрать подходящую модель арматуры, проконсультируют по ценам и условиям поставки продукции.
