Краны шаровые проходные
Если требованием к запорной арматуре является минимальное гидравлическое сопротивление, то краны шаровые проходные являются лучшим решением.

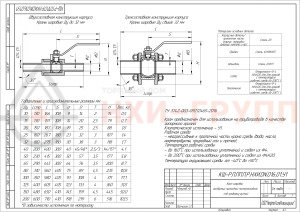

Конструктивно запорный орган проходного крана представляет собой шар, имеющий сквозное проходное отверстие цилиндрической формы, в зависимости от диаметра которого различают:
- полнопроходные краны, в которых сечение отверстия в запорном органе и диаметр трубопровода/штуцера одинаковые;
- неполнопроходные или редуцированные, если отверстие в шарообразном затворе имеет меньший диаметр, чем труба, к которой присоединяется кран.
Проходные краны можно визуально отличить по форме корпуса:
- корпус редуцированной арматуры имеет цилиндрическую форму;
- краны с полным проходом, в месте размещения запорного шарообразного органа имеют, повторяющие его форму, радиусы на корпусе.
Краны шаровые проходные предназначены для работы в двух положениях:
- Полностью закрытом, когда запорный орган герметично перекрывает поток среды.
- Полность открытом, когда цилиндрический проход в шарообразном затворе размещен соосно со струей.
Использование проходных кранов для регулировки потока приводит к эрозионному повреждению затвора и нарушению его герметичности в закрытом состоянии.
В зависимости от рабочего давления, при котором краны шаровые проходные необходимо использовать, существует несколько вариантов их присоединения к трубопроводам:
- муфтовое — с использованием резьбового соединения, которое позволяет быстро выполнять демонтаж/монтаж и рекомендуется к применению на невысоких давлениях (менее 1,6 МПа) и для инертных сред (вода, природный газ, воздух, азот);

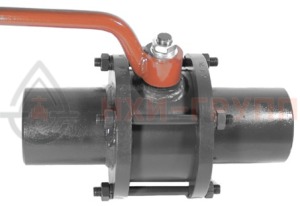

- фланцевое — с использованием фланцевой пары, которая обеспечивает герметичность при давлениях до 25 МПа;

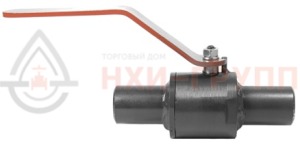

- приварное — являющееся наиболее надежным и гарантирующее герметичность на давлениях свыше 25 МПа.
