Задвижки Ду 700
Задвижка клиновая предназначается для перекрытия трубопровода с помощью запорного органа в виде клина, перемещающегося под углом 90 градусов к направлению, в котором движется рабочая среда.
Тип присоединения запорной арматуры определяет ее ремонтопригодность, в частности:
- задвижка фланцевая может быть демонтирована, отревизирована и установлена обратно;
- задвижка клиновая приварная может быть только разобрана по месту и отремонтировать удастся только затвор.
Материал корпуса зависит от параметров среды, которая обращается в трубопроводе, и температуры наружного воздуха, например:
- Сталь 25Л используется для отливки деталей арматуры, работающей в диапазоне температур от -40 до +450 °С.
- Сталь 20гл предназначена для изготовления деталей задвижек, эксплуатируемых при температуре от -60 до +450 °С.
- Сталь 12х18н9тл может быть использована, если температура превышает +450 °С и достигает 700 — 750 °С.
Класс герметичности задвижки DN 700 зависит от рабочего давления, с увеличением которого протечка увеличивается, учитывая большой условный диаметр арматуры.
Удобство монтажа задвижки определяют два размера: строительная длина и высота, зависящая от того, какая используется конструкция шпинделя:

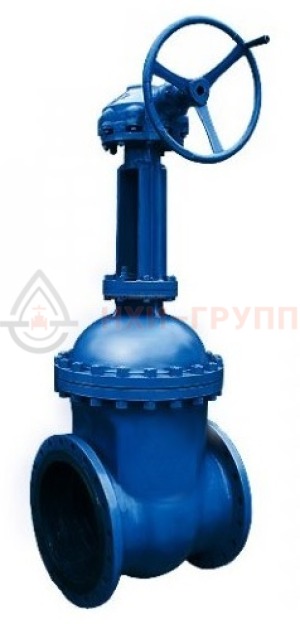

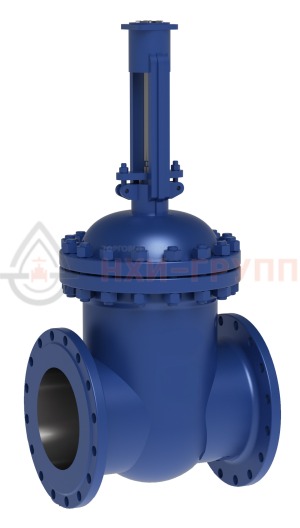

- задвижка ду700 с выдвижным шпинделем занимает много места и имеет большой вертикальный размер;
- невыдвижной шпиндель позволяет сократить высотный габарит до 1,5 раз.
Задвижки DN 700 применяются на трубопроводах с диаметром 700 мм, которые могут использоваться в различных климатических регионах (в том числе Сахалин, Московская область и др.) для следующих целей:
- коллектора холодного и нагретого воздуха;
- дымоходы и газоходы;
- локальные объектовые канализационные коллектора.
