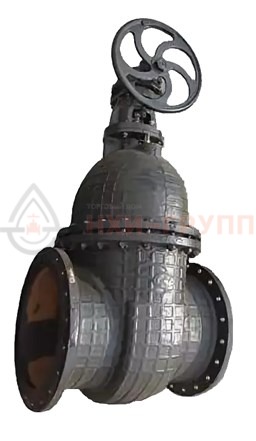

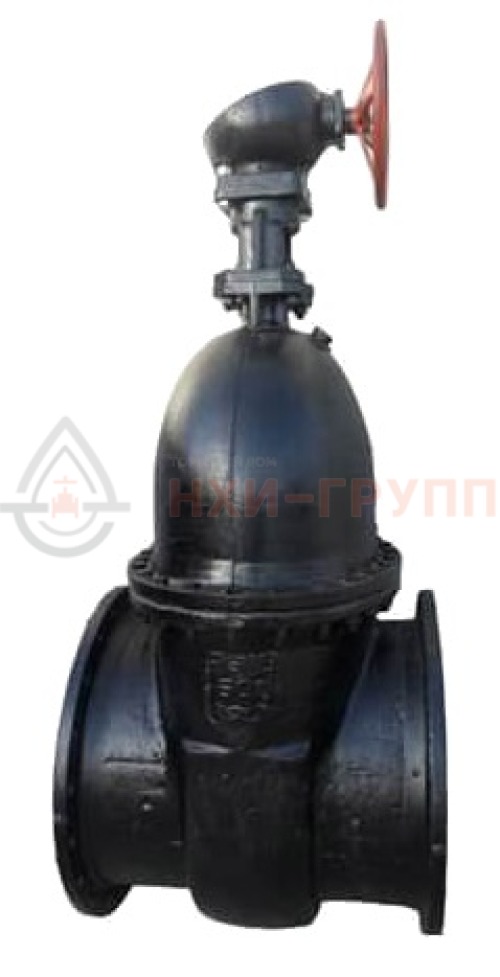

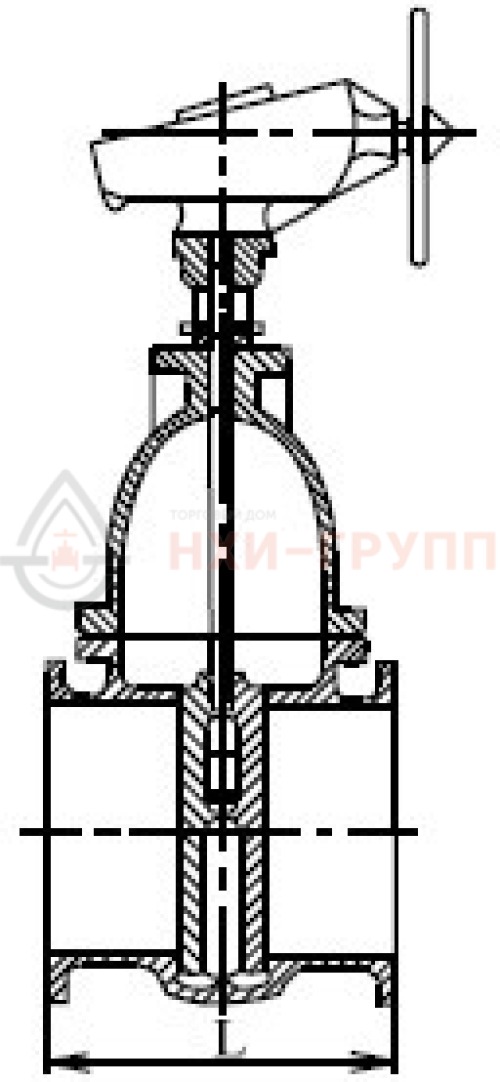

Задвижка клиновая литая с невыдвижным шпинделем фланцевая с редуктором 30ч530бр DN 1000 PN 1,0 МПа У3, чугун

Универсальная клиновая задвижка 30ч530бр Dn 1000

Клиновые чугунные задвижки 30ч530бр предназначены для перекрытия трубопроводов больших диаметров, транспортирующих пар, воду или канализационные стоки — с температурой рабочей среды до 115 °С, с номинальным давлением 1 МПа. Эти задвижки зарекомендовали себя как надёжные запорные устройства там, где не требуется высокий уровень герметичности затвора (класс герметичности «D» по ГОСТ 9544-93).

Задвижка 30ч530бр Dn 1000 применяется исключительно в качестве запорной арматуры, так как режим эксплуатации предполагает наличие только двух фаз — открыто/закрыто. Перекрытие проходного отверстия осуществляется с помощью запорного клинового элемента с дисками, расположенными под углом к направлению его движения. Наличие выдвижного шпинделя обеспечивает компактность размеров. Не подходит для применения в качестве регулирующего устройства.

Устанавливаются на промышленных магистральных трубопроводах диаметром 1000 мм. Для снижения усилий открытия и вероятности возникновения гидроудара, задвижки обеспечиваются сальниковым уплотнением шпинделя, а не сильфонным.

Не используется в рабочих средах, способных привести к коррозии материала и содержащих твердые примеси. Ходовая часть задвижки погружена в рабочую среду — это затрудняет ремонт и обслуживание задвижки.

Задвижка 30ч530бр DN1000 из высокопрочного чугуна — это универсальная и надежная задвижка. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, упрощающей установку и ремонт, и плавным закрытием, предотвращающим гидроудары.

• Номинальный диаметр — 1000 мм.
• Номинальное давление — 1,0 МПа (PN 10 бар).
• Температура проводящей среды — до 115 ºC.
• Страна производства — Россия.
• Управление — ручное (с помощью редуктора): тип Г.
• Направление рабочей среды — любое.
• Присоединение к трубопроводу —  фланцевое по ГОСТ 12815-80 (с ответными фланцами по ГОСТ 12820-80).

Положение: на горизонтальных трубопроводах маховиком вверх, на вертикальных участках — по горизонтальному расположению шпинделя.

Задвижки изготавливают из чугуна высокой прочности, что позволяет выдерживать рабочее давление до 10 атмосфер. Материал шпинделя — нержавеющая сталь 08Х12Н10Т.

1. Корпус: серый чугун СЧ20
2. Крышка: серый чугун СЧ20
3. Клин (с дисками): серый чугун СЧ20
4. Шпиндель: 08Х12Н10Т
5. Уплотнение: латунь бронзовое кольцо
6. Редкутор: серый чугун СЧ20

Конструкция шпинделя — невыдвижной.

Герметичность по классу «D» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, бронзовые кольца. Может устанавливаться с любой стороны по направлению подачи среды.

• полный средний срок службы — 30 лет;
• назначенный ресурс — 2 500 циклов;
• гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
• гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.

У3 ГОСТ 15150.

Температура окружающей среды — от -40 до +40 °С.

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями — в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов, имеющих ограниченный срок эксплуатации и необходимых для проведения ТО задвижек, в соответствии с ведомостью ЗИП, заполняемой при заключении договора поставки;
• комплект эксплуатационной и разрешительной документации на задвижку.

• присоединительные фланцы с крепежными деталями и прокладками;
• термочехол.

Присоединительные фланцы выполняются в соответствии с ГОСТ 12815, допускается применение иных стандартов, указанных заказчиком. При необходимости изделия могут поставляться в комплекте с ответными деталями — фланцами по ГОСТ 12820.

Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали и чугуна диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.

По всем вопросам приобретения и применения задвижек 30ч530бр DN 1000 обращайтесь к нашим специалистам. Они проконсультируют вас, помогут с выбором арматуры и оформят заказ. Мы гарантируем высокое качество поставляемой продукции, наличие всей эксплуатационной документации и соблюдение сроков поставки.
