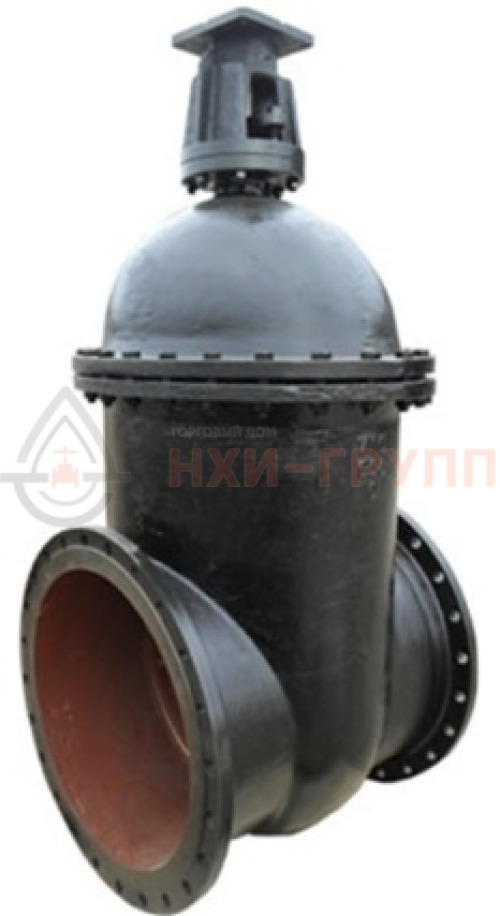

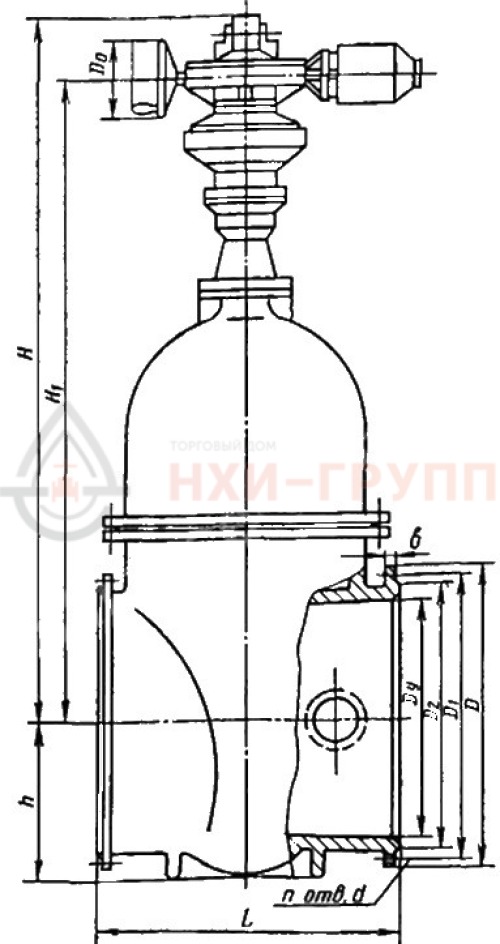

Задвижка клиновая литая с невыдвижным шпинделем фланцевая под электропривод 30ч930бр DN 1000 PN 1,0 МПа У3, чугун

Универсальная клиновая задвижка 30ч930бр

Клиновые чугунные задвижки 30ч930бр DN1000 предназначены для перекрытия трубопроводов больших диаметров, транспортирующих воду или канализационные стоки. Управление осуществляется дистанционно, с помощью электрического привода. Эти задвижки зарекомендовали себя как надёжные запорные устройства там, где не требуется высокий уровень герметичности затвора (класс герметичности «D» по ГОСТ 9544-93).

Задвижка 30ч530бр DN 1000 применяется исключительно в качестве запорной арматуры, так как режим эксплуатации предполагает наличие только двух фаз — открыто/закрыто. Перекрытие проходного отверстия осуществляется с помощью запорного клинового элемента с дисками, расположенными под углом к направлению его движения. Наличие выдвижного шпинделя обеспечивает компактность размеров. Задвижка не подходит для применения в качестве регулирующего устройства.

Устанавливается на промышленных магистральных трубопроводах диаметром 1000 мм. Для снижения усилий открытия и вероятности возникновения гидроудара, задвижка обеспечивается сальниковым уплотнением шпинделя. Рассчитана на любое направление движения рабочей среды и может монтироваться на трубопроводе горизонтально/вертикально, рекомендуемое положение – приводом вверх.

Не используется в рабочих средах, способных привести к коррозии материала и содержащих твердые примеси. Ходовая часть задвижки погружена в рабочую среду – это затрудняет ремонт и обслуживание задвижки.

Арматура 30ч930бр DN 1000 из высокопрочного чугуна — это универсальная и надежная задвижка. Изготовляется и поставляется по ТУ 3741-001-09212465-2016.

• Номинальный диаметр — 1000 мм.
• Номинальное давление — 1,0 МПа (PN 10 бар).
• Температура проводящей среды — до 115 ºC.
• Страна производства — Россия.
• Управление – электропривод НГ-06.
• Направление рабочей среды — любое.
• Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80 (с ответными фланцами по ГОСТ 12820-80).
• Положение — любое в горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение — вертикальное, приводом вверх.

При установке задвижек 30ч930бр DN 1000 в наклонном положении (угол более 15°), для исключения воздействия на трубопровод изгибающего момента из-за центра тяжести изделия, рекомендуется установка опор под бугельный узел.

Задвижки изготавливают из чугуна высокой прочности, что позволяет выдерживать рабочее давление до 10 атмосфер. Материал шпинделя – нержавеющая сталь 08Х12Н10Т.

1. Корпус: серый чугун СЧ20
2. Крышка: серый чугун СЧ20
3. Клин (с дисками): серый чугун СЧ20
4. Шпиндель: 08Х12Н10Т
5. Уплотнение: латунь, бронзовое кольцо

Конструкция шпинделя – невыдвижной.

Герметичность по классу «D» по ГОСТ 9544-2015. Уплотнение запорного органа обеспечивается бронзовыми уплотнительными кольцами в корпусе и клине. Может устанавливаться с любой стороны по направлению подачи среды.

• полный средний срок службы — 30 лет;
• назначенный ресурс — 2 500 циклов;
• гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
• гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.

У3 ГОСТ 15150.

Температура окружающей среды — -40…+40 °С.

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями – в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов, имеющих ограниченный срок эксплуатации и необходимых для проведения ТО задвижек, в соответствии с ведомостью ЗИП, заполняемой при заключении договора поставки;
• электропривод в комплекте с эксплуатационной и разрешительной документацией (по требованию договора);
• комплект эксплуатационной и разрешительной документации на задвижку.

• электропривод конкретного производителя;
• присоединительные фланцы с крепежными деталями и прокладками;
• термочехол.

Присоединительные фланцы выполняются в соответствии с ГОСТ 12815, допускается применение иных стандартов, указанных заказчиком. При необходимости изделия могут поставляться в комплекте с ответными деталями — фланцами по ГОСТ 12820.

Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

Наша компания многие годы успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из качественных материалов — углеродистой, низколегированной, нержавеющей и молибденосодержащей стали, чугуна. Диаметр поставляемых изделий составляет от 6 до 2000 мм, номинальное давление среды от 6 до 700 кгс/см². Мы гарантируем высокое качество продукции, своевременную доставку точно в согласованный срок.

По всем вопросам приобретения 30ч930бр DN 1000 вы можете проконсультироваться у наших специалистов.
