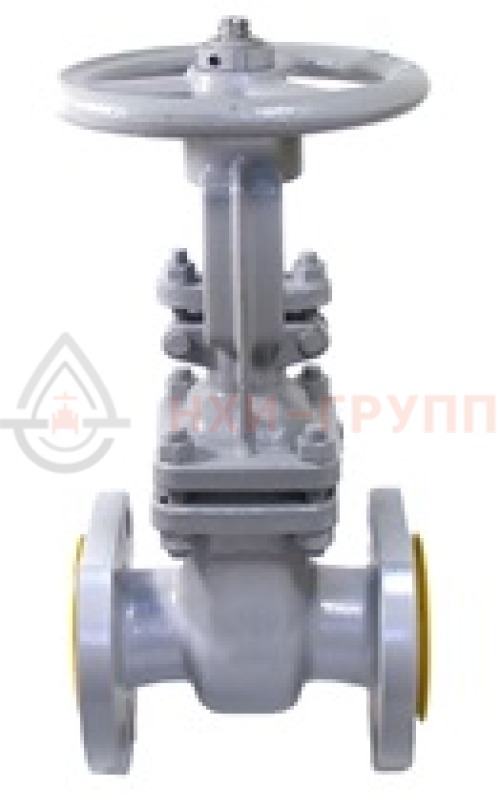

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 80 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015

логотип завода НефтеХимИнженеринг
Фото

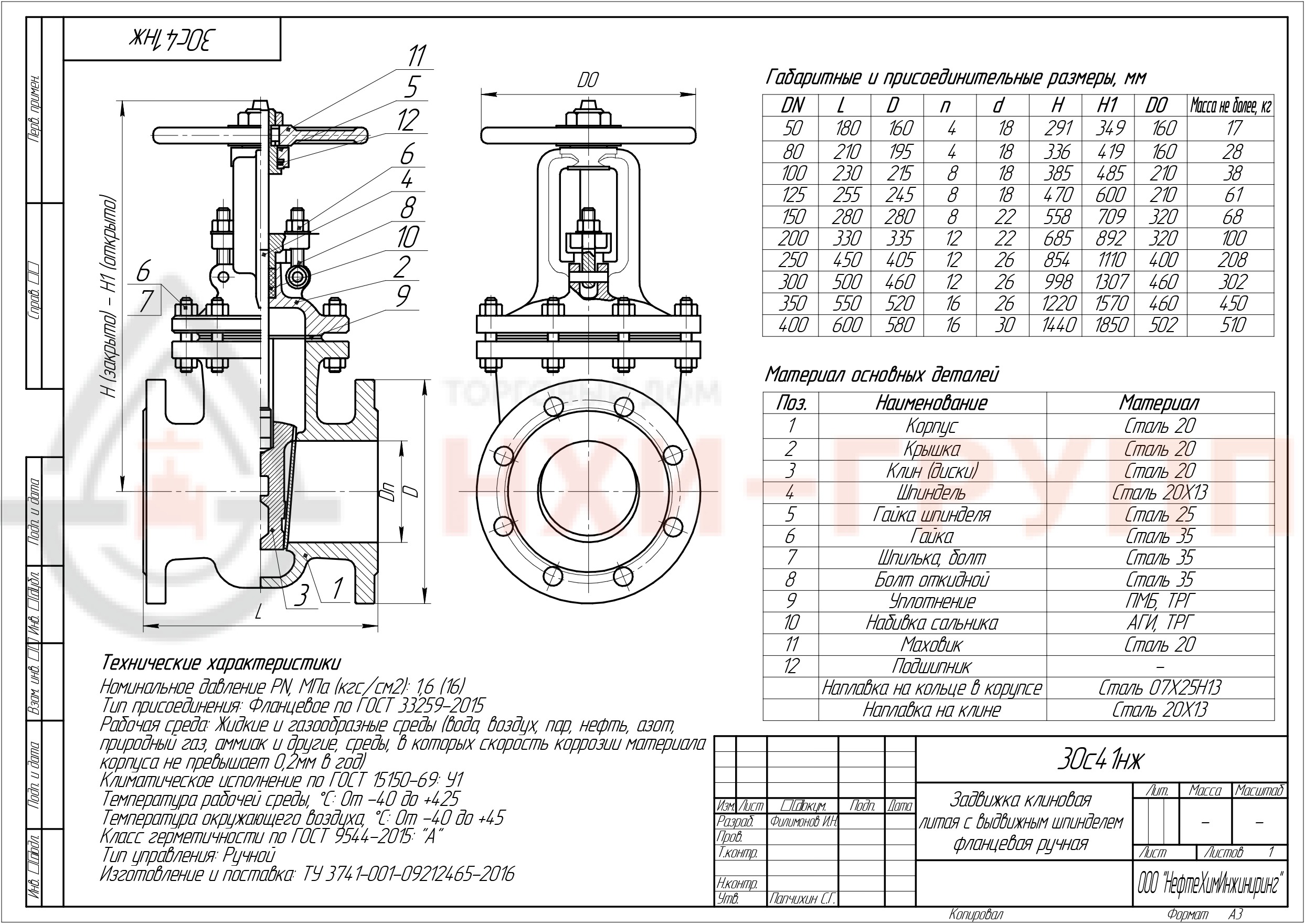

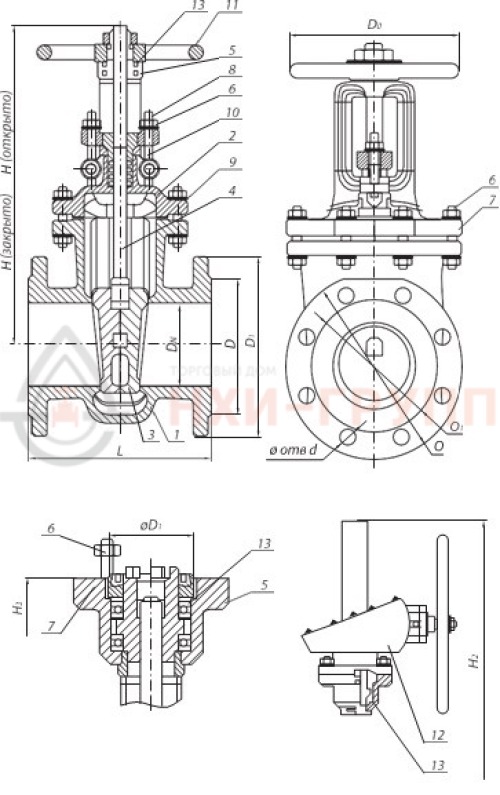

Чертеж
хит
Арт. A00000000026378
Отгрузим через: 5—7 рабочих дней
5 040 ₽ ?
В корзину
Доставка и оплата

Безналичная оплата. Счет выставим за 3 часа.

Доставка по всей России транспортной компанией по вашему выбору.

Модификации изделия
Модификации
DN
L
D1
D
n
d
H
H1
H3
D0
Масса, кг
D2
D3
W
C
F
n-d
Арт. A00000000026377 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 50 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
3 380?
50
180
160
125
4
18
291
349
303
160
17
Арт. A00000000026378 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 80 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
5 040?
80
210
195
160
4
18
336
419
349
160
29
Арт. A00000000026379 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 100 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
6 750?
100
230
215
180
8
18
385
485
399
210
39
Арт. A00000000026380 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 125 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
14 240?
125
255
245
210
8
18
470
600
460
210
61
Арт. A00000000026381 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 150 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
12 860?
150
280
280
240
8
22
558
709
559
320
83
Арт. A00000000026382 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 200 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
18 900?
200
330
335
295
12
22
685
892
690
320
124
Арт. A00000000026383 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 250 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
30 520?
250
450
405
355
12
26
854
1110
838
400
242
Арт. A00000000026384 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 300 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
39 700?
300
500
460
410
12
26
998
1307
986
460
315
Арт. A00000000026385 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 350 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
111 560?
350
550
520
470
16
26
1220
1570
1205
460
465
Арт. A00000000026386 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с41нж DN 400 PN 1,6 МПа У1, корпус ст. 20Л, класс герметичности «А» по ГОСТ 9544-2015
105 440?
400
600
580
525
16
30
1440
1850
1425
502
640
Арт. A00000000027153 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30с41нж DN 15 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
3 210?
15
90
Rc 1/2
100
163
13.5
2.3
Арт. A00000000027154 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30с41нж DN 20 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
3 450?
20
90
Rc 3/4
100
163
13.5
2.3
Арт. A00000000027155 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30с41нж DN 25 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
4 320?
25
105
Rc 1
125
201
18
3.65
Арт. A00000000027156 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30с41нж DN 32 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
5 140?
32
124
Rc 5/4
160
221
22
5.05
Арт. A00000000027157 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30с41нж DN 40 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
17 530?
40
124
Rc 3/2
160
248
29
5.35
Арт. A00000000027158 Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30с41нж DN 50 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
20 280?
50
130
Rc 2
200
283
36
8.1
Арт. A00000000027159 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30с41нж DN 15 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
3 210?
15
90
12
100
161
10.5
2.225
19
Арт. A00000000027160 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30с41нж DN 20 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
3 450?
20
90
18
100
163
13.5
2.3
26
Арт. A00000000027161 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30с41нж DN 25 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
4 320?
25
105
25
125
201
18
3.65
33
Арт. A00000000027162 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30с41нж DN 32 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
5 140?
32
124
31
160
221
22
5.05
39
Арт. A00000000027163 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30с41нж DN 40 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
17 530?
40
124
37
160
248
29
5.35
46
Арт. A00000000027164 Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30с41нж DN 50 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
20 280?
50
130
49
180
283
36
8.1
64
Арт. A00000000027165 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30с41нж DN 15 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
5 040?
15
140
65
95
180
10.5
5
47
15
100
12
2
41730
Арт. A00000000027166 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30с41нж DN 20 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
5 380?
20
152
75
105
180
13.5
6.5
58
20
100
12
2
41730
Арт. A00000000027167 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30с41нж DN 25 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
6 400?
25
165
85
115
210
18
9
68
25
125
12
2
41730
Арт. A00000000027168 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30с41нж DN 32 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
7 670?
32
178
100
135
210
22
12
78
32
160
14
2
43191
Арт. A00000000027169 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30с41нж DN 40 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
20 450?
40
190
110
145
247
29
16
88
40
160
14
3
43191
Арт. A00000000027170 Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30с41нж DN 50 PN 1,6 МПа У1, корпус ст. 20, класс герметичности «А» по ГОСТ 9544-2015
23 250?
50
216
125
160
300
36
17
102
50
180
14
3
43191
Характеристики
Артикул
A00000000026378
Таблица фигур
30с41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Фланцевое
Тип привода
Ручной
DN, мм
80
PN, кгс/см²
16
Материал корпуса
Углеродистая сталь
Масса, кг
24
Описание

Универсальная клиновая задвижка 30с41нж DN 80

Универсальная клиновая задвижка 30с41нж DN 80 российского производства, выполненная из качественной стали. Может применяться в различных средах, в том числе требующих коррозионной стойкости.

30с41нж DN 80 хорошо подходит для трубопроводов с большой скоростью движения сред. Высокий класс герметичности («А»), надежность (средний срок службы — 30 лет), многовариантность климатических исполнений и категорий размещения позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.

Применение

В клиновых задвижках перекрытие проходного отверстия осуществляется при помощи запорного элемента в виде заглушки, края которой расположены под углом к направлению его движения и параллельны поверхности седла, но не друг другу.

Задвижка 30с41нж DN 80 применяется исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы — открыто/закрыто (т. е. без промежуточных фаз). Имеет небольшую строительную длину, но большую высоту.

Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.

Рабочие среды задвижки: вода, пар, нефть, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, природный и попутный газ, в том числе с содержанием сероводорода.

Возможно использование и в других средах, по отношению к которым материал деталей задвижек коррозионностоек.

Задвижка 30с41нж DN 80 — это универсальная и надежная задвижка, которая может применяться во многих случаях. Подходит, в том числе, для использования в газообразных, взрывопожароопасных и токсичных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, упрощающей установку и ремонт, и плавным закрытием, предотвращающим гидроудары.

Малое гидравлическое сопротивление задвижек делает их особенно ценными при использовании на трубопроводах, через которые постоянно движется среда с большой скоростью.
Характеристики
  • Номинальный диаметр — 80 мм.
  • Номинальное давление — 1,6 МПа (PN 16 бар).
  • Температура проводящей среды — до 425 ºC.
  • Страна производства — Россия.
  • Управление — ручное (маховиком).
  • Присоединение к трубопроводу – Фланцевое, с помощью шпинделей (12 штук).
Материалы

Корпус клиновой задвижки 30с41нж DN 80 выполнен из стали методом литья, что обеспечивает повышенную износостойкость. В качестве материала уплотнения выбран паронит, обеспечивающий отличную изоляцию в агрессивных рабочих средах.

Сальник выполнен из терморасширенного графита, который под давлением образует гомогенную массу, что позволяет контролировать протечки при относительно меньших усилиях затяжки.

Комплектация:
  1. Корпус: сталь 20Л
  2. Крышка: сталь 20Л
  3. Клин (диски): сталь 20Л с наплавкой, сталь 20Х13
  4. Шпиндель: сталь 20Х13
  5. Гайка шпинделя: сталь 35 ГОСТ 1050-88
  6. Гайка: сталь 25 ГОСТ 1050-88, класс прочности не ниже 5 по ГОСТ 1759.5-87
  7. Шпилька, болт: Сталь 35 ГОСТ 1050-88, класс прочности не ниже 5.6 по ГОСТ 1759.5-87
  8. Болт откидной или анкерный: сталь 35 ГОСТ 1050-88
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
  10. Набивка сальника: ТРГ
  11. Маховик: сталь 25
  12. Редуктор конический или цилиндрический
  13. Упорный подшипник
  14. Наплавка на кольце в корпусе: сталь 07Х25Н13
  15. Наплавка на клине: сталь 13Х25Т
Герметичность

по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из терморасширенного графита. Может устанавливаться с любой стороны по направлению подачи среды.

Показатели надежности
  • Полный средний срок службы — 30 лет;
  • Назначенный ресурс — 2 500 циклов;
  • Гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.;
  • Гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
Климатическое исполнение

У1, ХЛ1, УХЛ1, Т1 ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения.

Температура окружающей среды — -40…+50 °С.

Комплект поставки
  • полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
  • комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
  • комплект эксплуатационной и разрешительной документации на задвижку.
Дополнительная комплектация
  • Присоединительные фланцы с крепежными деталями и прокладками;
  • Термочехол.

Присоединительные фланцы 30с41нж DN 80 могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. По требованию заказчика фланцевые исполнения могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

Производство
«НефтеХимИнжиниринг» — один из крупнейших производителей трубопроводной арматуры на российском рынке.

На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.

Наша продукция полностью отвечает современным требованиям российских и зарубежных заказчиков, показателям безопасности, долговечности и экологичности. Высокие эксплуатационные характеристики нашей продукции — результат использования современного оборудования, работы квалифицированного персонала и внедрения системы управления качеством.

Узнать подробнее о возможности приобретения задвижки 30с41нж DN 80 вы можете у наших менеджеров по указанному телефону.

Содействие в проектировании
Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
