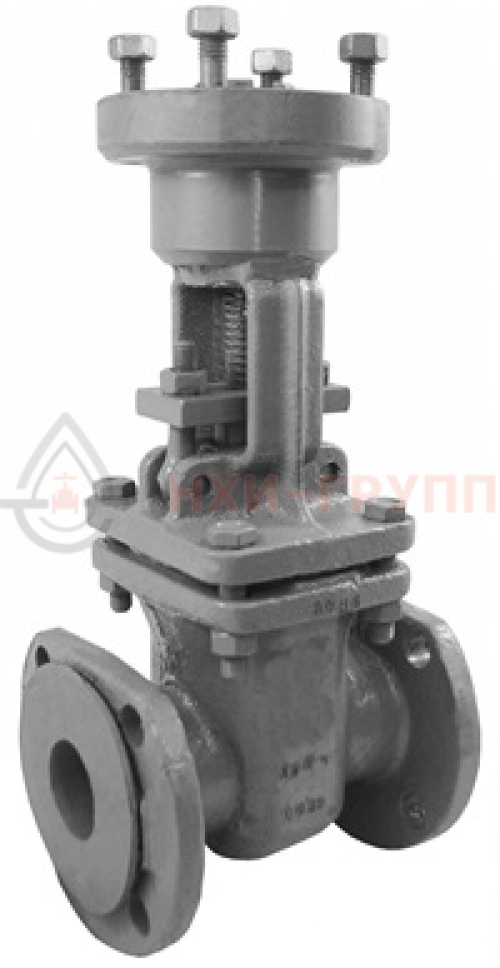

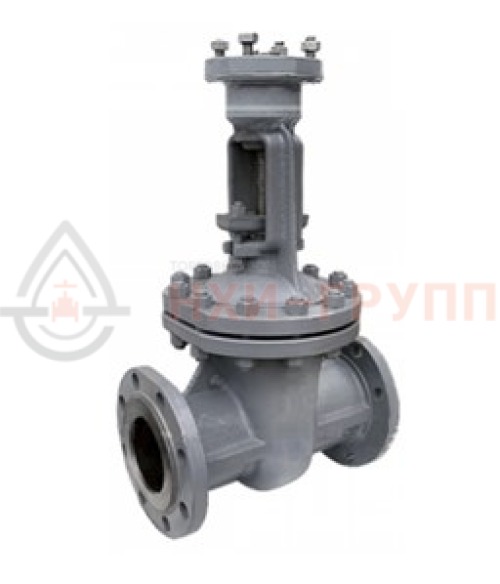

Задвижка клиновая с выдвижным шпинделем с электроприводом 30с941нж DN 50
30с941нж DN 50 – запорное устройство, отвечающее запросам и техническим нуждам предприятий промышленного сектора, объектов электроэнергетического обеспечения, а также сферы жилищно-коммунального хозяйства. Она отличается устойчивостью к гидравлическим ударам, коррозионной стойкостью, оптимальными габаритными размерами и параметрами строительной длины.
При вращении маховика вращается резьбовая втулка, за счет чего шпиндель и клин движется поступательно, открывая или закрывая проходное сечение. Задвижка 30с941нж DN 50 применяется исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы — открыто/закрыто (т. е. без промежуточных фаз). Подшипники качения бугельного узла понижает усилие на узле привода, упрощая процесс эксплуатации.
Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.
Несовместимость с веществами, содержащими кристаллы и твердые включения.
Задвижка с электроприводом 30с941нж DN 50 - надежная запорная арматура, используемая для самых тяжелых условий работы. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Наличие электропривода упрощает и ускоряет управление движением рабочей среды в трубопроводах, в которых использование ручных задвижек не позволяет быстро перекрывать и открывать поток циркулирующего вещества. Возможна наладка в дистанционном режиме.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — до 425 ºC.
- Страна производства — Россия.
- Управление — электроприводом тип А
- Присоединение к трубопроводу – Фланцевое, по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).
- Установочное положение: любое (кроме электроприводом вниз)
Корпус клиновой задвижки 30с941нж DN 50 выполнен из стали методом центробежного литья. Для изготовления шпинделя, наплавки на корпусе/клине применяется коррозионностойкая сталь 20X13, содержащая до 12-14% хрома и устойчивая к воздействию слабоагрессивных сред. Это позволяет использовать задвижки в трубопроводах с высокой температурой рабочей среды.
Уплотнение между корпусом и крышкой выполнено в виде паронитовой или спиральновитой прокладки. Сальник изготовлен из ТРГ, образующего гомогенную массу под давлением. Это гарантирует герметичность и избавляет затвор от проблем с открытием из-за заклинивания системы при повышенной нагрузке. В качестве материала уплотнения выбран паронит, обеспечивающий отличную изоляцию в агрессивных рабочих средах.

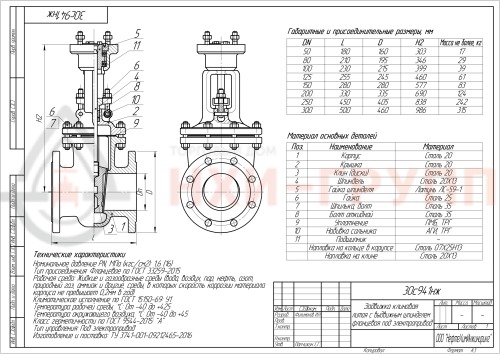

- Корпус: сталь 20Л
- Крышка: сталь 20Л
- Клин (диски): сталь 35Л с наплавкой, сталь 20Х13
- Шпиндель: сталь 20Х13
- Гайка шпинделя: сталь 45 ГОСТ 1050-88
- Гайка: сталь 35 ГОСТ 1050-88, класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: сталь 35 ГОСТ 1050-88, класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной или анкерный: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25 ГОСТ 1050-88
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление из других материалов, по свойствам, не уступающим указанным выше.
по классу «А» по ГОСТ 9544-2015. Герметичность относительно внешней среды достигается с помощью плоской прокладки. Может устанавливаться с любой стороны по направлению подачи среды.
- Полный средний срок службы — 30 лет;
- Назначенный ресурс — 2 500 циклов;
- Гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.;
- Гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
У1 ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения.
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
- электропривод типа А с напряжением 380В, возможна комплектация электроприводом на 220В.
- Присоединительные фланцы с крепежными деталями и прокладками;
- Электропривод конкретного производителя по требованию заказчика, электропривод под пониженное напряжение 220В.
- Термочехол.
Присоединительные фланцы 30с941нж DN 50 могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. По требованию заказчика фланцевые исполнения могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред дополнительно подвергаются пневмоиспытаниям. При заказе требуется ставить пометку «газ».
