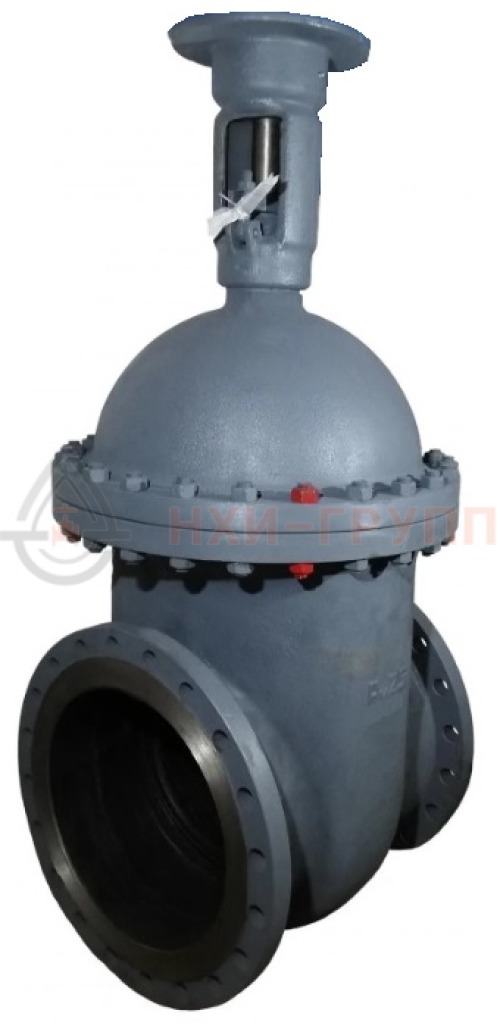

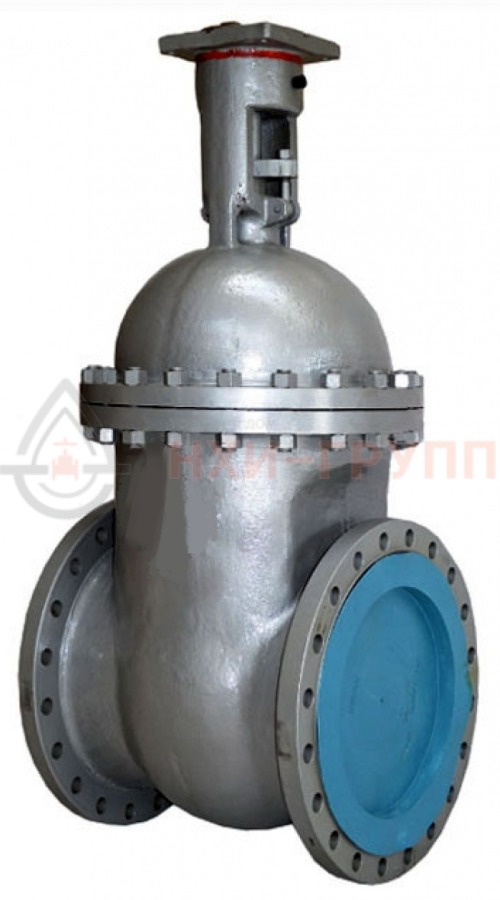

Задвижка клиновая литая с невыдвижным шпинделем фланцевая под электропривод 30с927нж DN 500
Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред. Высокий класс герметичности («А»), надежность (средний срок службы — 30 лет) и устойчивость к различным средам позволяют использовать ее на средних и крупных предприятиях, сфере ЖКХ.
Задвижка 30с927нж DN 500 применяется исключительно качестве запорного устройства на трубопроводах, транспортирующих воду, пар и различные невзрывообразные/нетоксичные жидкие среды при температуре от минус 25 до плюс 425 °С. Она имеет только два рабочих положения — открыто/закрыто.
Задвижка укомплектована невыдвижным шпинделем, благодаря чему его длина уменьшена, а размеры арматуры более компактные. Это полнопроходное изделие, устанавливаемое таким образом, чтобы диаметры отверстий в подсоединяемых патрубках не сужались.
Задвижка 30с927нж DN 500 — полнопроходное запорное устройство, через которое могут проходить очистные и диагностирующие устройства. Может иметь специальное исполнение для транспортировки токсичных и взрывоопасных сред. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, небольшими напряжениями на приводе и простотой эксплуатации, монтажа.
- Номинальный диаметр — 500 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — от -40 ºC до +300 ºC.
- Страна производства — Россия.
- Управление — электропривод Б099.100-16М.01.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «электроприводом вниз».
Основные детали задвижки 30с927нж DN 500 производят из стали 20Л, шпиндель — из нержавеющей стали 20Х13. Повышению надежности и срока службы изделия способствует наличие коррозионностойкой наплавки на кольцах кожуха, диска и клина. Скорость коррозии корпусных деталей составляет не более 0,1 мм/год.
Кольца сальника выполнены из ТРГ, это снижает коэффициент трения и фрикционное изнашивание штока, повышается срок эксплуатации сальникового узла.
- Корпус: сталь 20Л
- Крышка: сталь 20Л
- Шпиндель: сталь 20X13
- Прокладка: ПОН-А
- Крышка: сталь 20Л
- Гайка шпинделя: сталь 35
- Шпилька: сталь 35
- Набивка сальника: ТРГ
- Втулка: сталь 20
- Фланец: Ст3сп3
- Гайка: сталь 35
- Шпилька: сталь 35
- Втулка резьбовая: БржМц 10-3-1,5
- Наплавка на клине: коррозионностойкая сталь
- Наплавка на кольце в корпусе: коррозионностойкая сталь
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 3000 циклов;
- гарантийный срок эксплуатации — 18 месяцев с момента ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации оборудования;
- гарантийная наработка — не менее 750 циклов в пределах гарантийного срока.
У1 по ГОСТ 15150.
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- электропривод конкретного производителя – по требованию заказчика;
- термочехол.
Присоединительные фланцы арматуры изготавливаются в соответствии с ГОСТ 33259-2015. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями (фланцами, прокладками, крепежными деталями).
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
Многие годы наша компания работает с предприятиями энергетической, химической, нефтехимической и нефтегазовой промышленности и оснащает их надежной и качественной трубопроводной арматурой. Мы изготавливаем запорное и регулирующее оборудование из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали, цветных металлов и чугуна. Диаметр изделий составляет от 6 до 2000 мм, давление — от 6 до 700 кгс/см² в зависимости от типа оборудования и условий эксплуатации.
