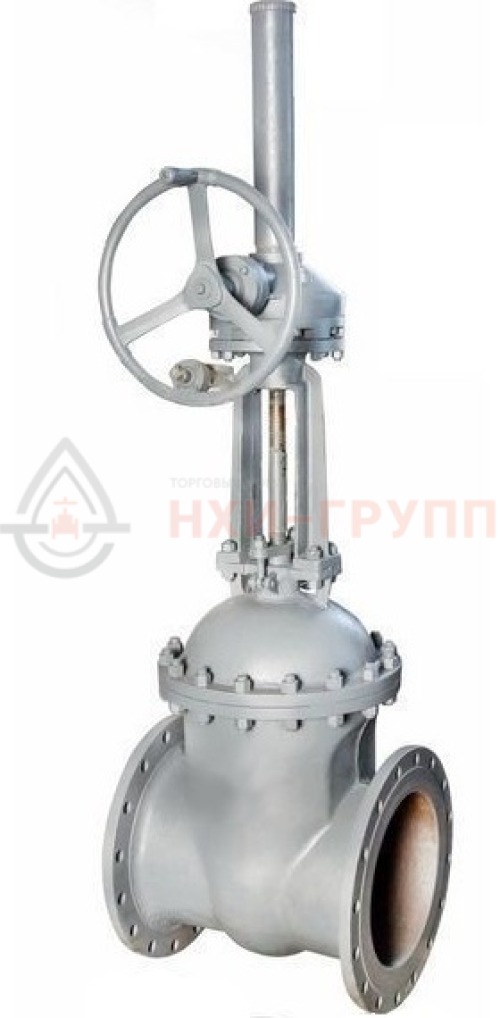

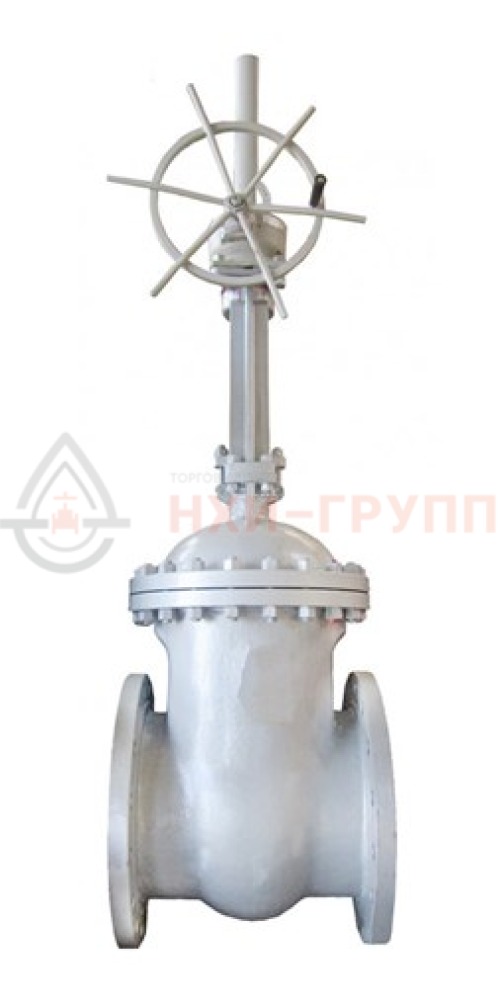

Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30с564нж DN 400
Используется в качестве запорной арматуры для герметизации трубопроводной системы в различных областях промышленности. Высокий класс герметичности («А»), надежность и длительный срок службы позволяет применять ее на нефтехимических объектах, газовой отрасли, в системах отопления, канализации и водоснабжения.
Задвижка 30с564нж DN 400 применяется исключительно в качестве запорного устройства и работает только в двух режимах – открыто и закрыто, без промежуточных фаз. Не подходит для регулировки потока рабочей среды и иных параметров.
В задвижках имеется клиновый затвор, образованный двумя дисками, расположенными под углом друг к другу. Данное исполнение востребовано в трубопроводных системах с высоким давлением. Управление – ручное. Штурвал (маховик) передает усилие от оператора на шпиндель. Шпиндель и клин опускаются, открывая или закрывая проходное отверстие.
Задвижка 30с564нж DN 400— универсальное запорное устройство, применяемое для транспортировки различных сред, не агрессивных к материалам изделия, с максимальной температурой до 425С и давлением среды 2,5 МПа. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, используется для промышленных и коммунальных нужд, в паро- и газопроводах.
- Номинальный диаметр — 400 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — до +425 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью редуктора).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «маховиком вниз».

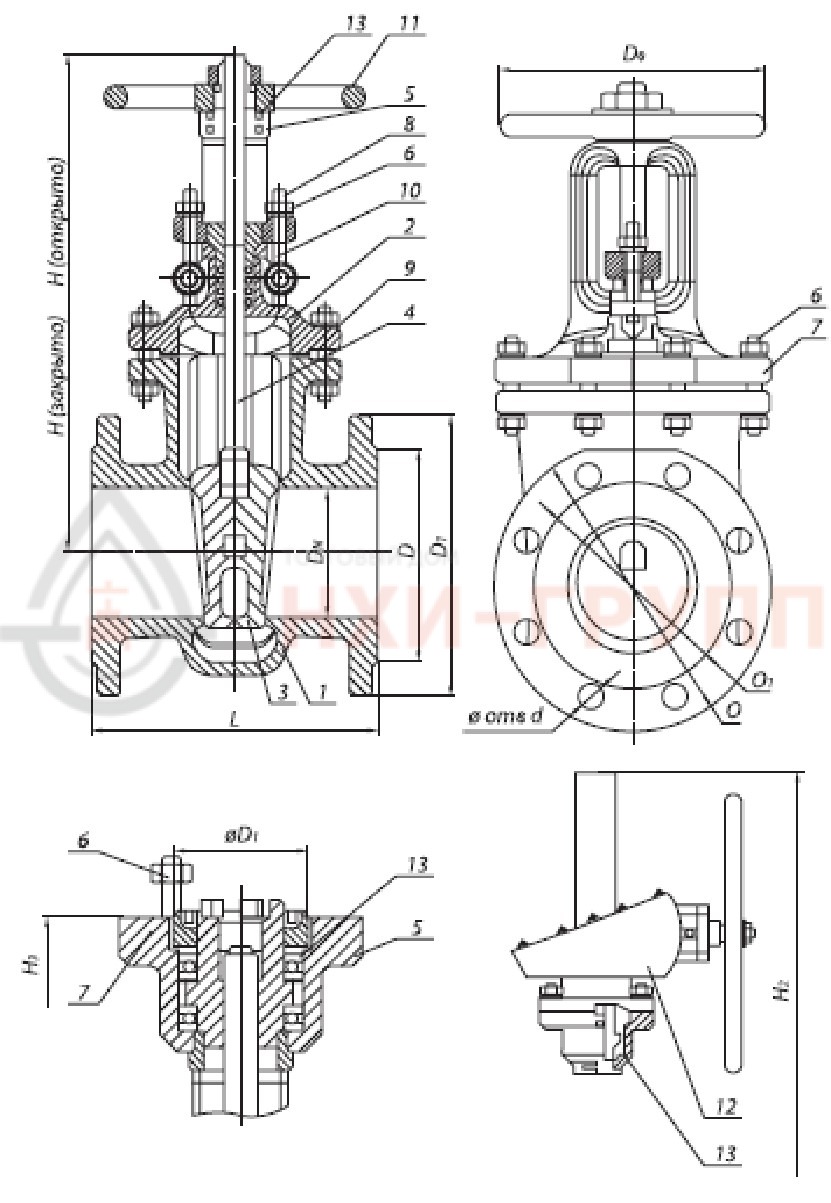

Основные детали задвижки 30с564нж DN 400 производят из углеродистой стали, шпиндель – из нержавеющей стали 20Х13 или углеродистой с наплавкой.
Кольца сальника выполнены из ТРГ или АГИ, это способствует уменьшению коэффициента трения и фрикционного изнашивания штока. В верхнем положении затвора у шпинделя имеется уплотнение по конической поверхности в крышке.
- Корпус: сталь 20Л...25Л
- Крышка: сталь 20Л...25Л
- Клин (диски): сталь 20Х13, Сталь 35Л с наплавкой
- Шпиндель: сталь 20Х13
- Гайка шпинделя: сталь 45
- Гайка: сталь 35 ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: сталь 35 ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит ТРГ
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь 25Л
- Редуктор: конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Герметичность по классу «А» по ГОСТ 9544-2015. Задвижка 30с564нж DN 400 уплотняется в двух местах – в узле крышка/корпус (паронитовая прокладка) и в месте входа шпинделя в крышку сальниковым уплотнением с набивкой из ТРГ, АГИ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации устройства;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
У1 по ГОСТ 15150, категория – 1.
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы арматуры изготавливаются в соответствии с ГОСТ 33259-2015. По согласованию с заказчиком допускается применение других стандартов, а также поставка в комплекте с ответными деталями (фланцами, прокладками, крепежными деталями).
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе представлен широкий ассортимент комплектующих. Подробности уточняйте у наших менеджеров.
