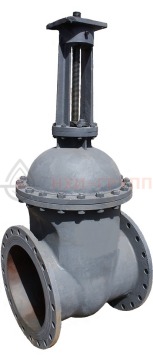

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30с964нж DN 1200
Широко применяется на технических линиях с жидкой и газообразной средой – в системах ЖКХ (водоснабжение и водоотведение, отопление, пожаротушение), нефтяной и газовой промышленности. Из-за конструктивных особенностей не подходит для использования с сильно загрязненными примесями, окалиной, шлаком и т.п.
Задвижка 30с964нж DN 1200 применяется исключительно в качестве запорного элемента и работает только в двух режимах – открыто и закрыто, без промежуточных фаз. Не подходит для регулировки потока рабочей среды и иных параметров.
В процессе работы осуществляется возвратно-поступательное движение двухдискового клинового затвора с уплотнениями, расположенными под углом друг к другу. Клин задвижки 30с964нж DN 1200 с электроприводом перемещается по сигналу пульта управления. Затвор движется перпендикулярно потоку рабочей среды и перекрывает/открывает проходное отверстие.
Задвижка 30с964нж DN 1200— универсальное запорное устройство, управляемое с помощью пульта. Подходит для транспортировки различных неагрессивных сред на технических паро-, водо- и газопроводах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, высокой герметичностью, небольшой строительной длиной и малым гидравлическим сопротивлением.
- Номинальный диаметр — 1200 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — до +425 ºC.
- Страна производства — Россия.
- Управление — электропривод, тип Д.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «электроприводов вниз».
Основные детали задвижки 30с964нж DN 1200 производят из углеродистой стали, шпиндель — из нержавеющей стали 20Х13 или углеродистой с наплавкой.
Кольца сальника выполнены из ТРГ или АГИ, это способствует уменьшению коэффициента трения и износу элементов. В верхнем положении затвора у шпинделя имеется уплотнение по конической поверхности в крышке.
- Корпус: сталь 20Л...25Л
- Крышка: сталь 20Л...25Л
- Клин (диски): сталь 20Х13, сталь 35Л с наплавкой
- Шпиндель: сталь 20Х13
- Гайка шпинделя: сталь 45
- Гайка: сталь 35 ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- Шпилька, болт: сталь 35 ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит ТРГ
- Набивка сальника: АГИ, ТРГ
- Маховик: сталь 25Л
- Редуктор: конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление деталей и уплотнительных элементов из других материалов, со схожими или лучшими свойствами.
Герметичность по классу «С» по ГОСТ 9544-2015. Задвижка 30с964нж DN 1200 уплотняется в двух местах – в узле крышка/корпус (паронитовая прокладка) и в месте входа шпинделя в крышку сальниковым уплотнением с набивкой из ТРГ, АГИ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации устройства;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
У1 по ГОСТ 15150, категория – 1.
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод, тип Д;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- электропривод конкретного производителя;
- термочехол.
Присоединительные фланцы арматуры изготавливаются в соответствии с ГОСТ 12815-80, исполнение 3, ряд 2. По согласованию с заказчиком допускается применение других стандартов и чертежей, а также поставка в комплекте с ответными фланцами с прокладками и метизами.
Просьба указывать при заказе необходимость поставки дополнительных элементов. На складе всегда в наличии большой выбор комплектующих. Подробности уточняйте у наших менеджеров.
