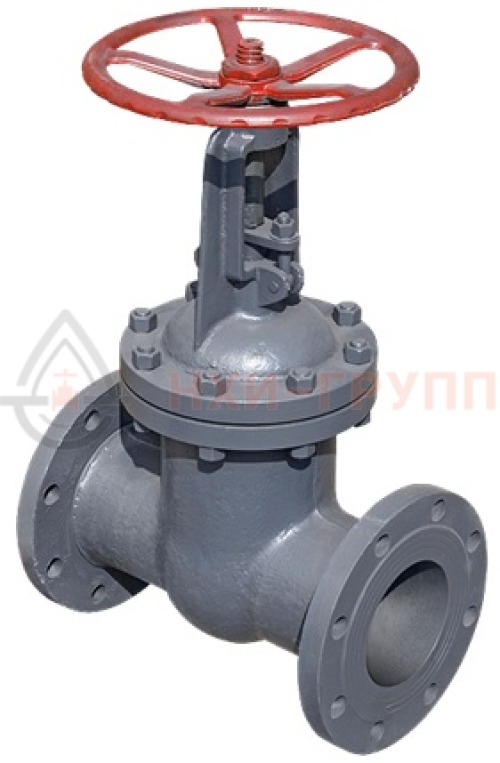

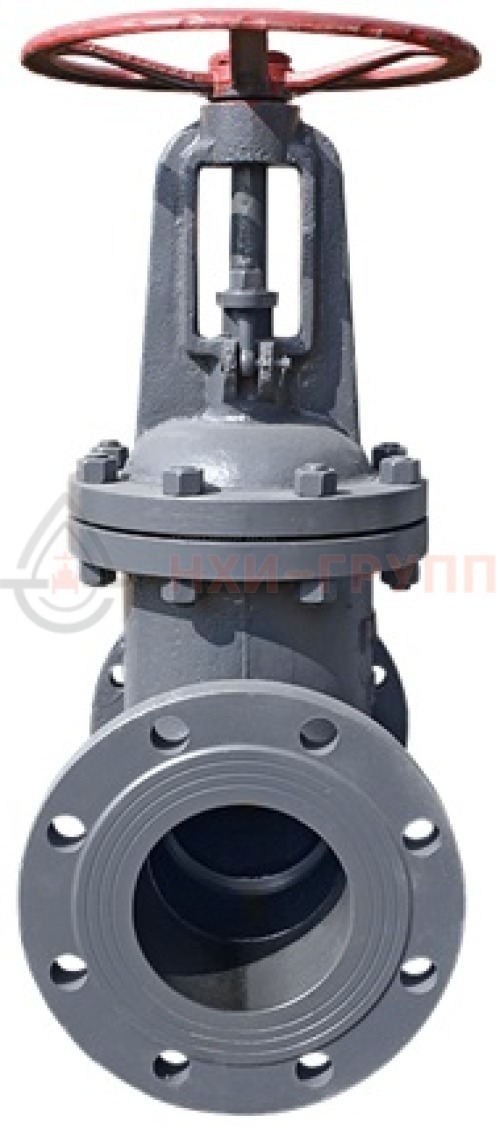

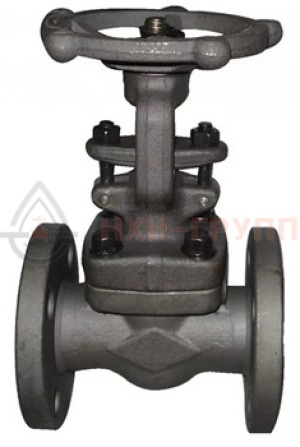

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с15нж DN 50 PN 4,0 МПа
Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред при давлении до 4 МПа. Отличается высоким классом герметичности («А»), надежностью (средний срок службы — 30 лет) и способностью транспортировать различные нетоксичные и неагрессивные жидкие/газообразные среды с температурой до 425С.
Основной рабочий элемент — двухдисковый клин. У выдвижного шпинделя имеется сальниковое уплотнение, предупреждающее частое заклинивание. Задвижка 30с15нж DN 50 отличается малыми усилиями при закрытии и высокой герметичностью. При вращении маховика шпиндель и клин начинают поступательно перемещаться, открывая/закрывая проход рабочей среды.
Задвижка 30с15нж DN 50 может использоваться только в качестве запорной арматуры, поскольку она не имеет промежуточных положений кроме «открыто/закрыто». Запрещено применять в качестве регулирующей арматуры.
Задвижка 30с15нж DN 50 — запорное устройство широкого спектра действия, способное эксплуатироваться в различных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией и небольшой строительной длиной, ручным управлением с помощью маховика.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 4 МПа (PN 40 бар).
- Температура проводящей среды — от -40 ºC до +425 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — маховиком вверх при горизонтальном расположении трубопровода. В случае вертикального расположения трубопровода, задвижка 30с15нж должна располагаться горизонтально, с углом отклонения от вертикали не более 90° градусов в любую сторону. Расположение «маховиком вниз» запрещено.

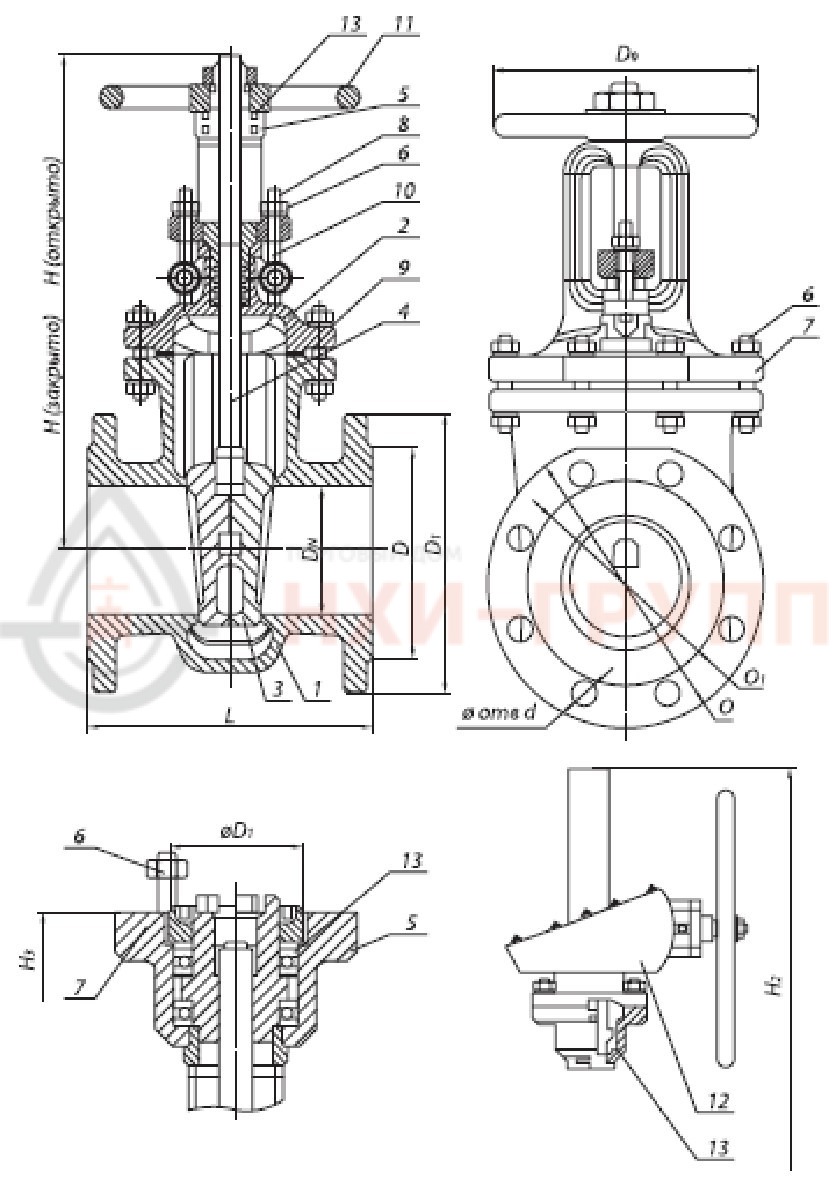

Основные корпусные детали задвижки 30с15нж DN 50 производят из стали 20Л, шпиндель и клин — из нержавеющей стали 20Х13. Наплавка на кольцах кожуха, диска и клина обеспечивает повышенную надежность изделия, повышает его срок службы.
Кольца сальника выполнены из ТРГ или АГИ, обеспечивая надежную герметичность и снижение трения и фрикционного изнашивания штока.
- Корпус: сталь 20Л
- Крышка: сталь 20Л
- Клин (диски): сталь 20X13, сталь 35 с наплавкой
- Шпиндель: сталь 20X13
- Гайка шпинделя: сталь 45
- Гайка: сталь 25
- Шпилька, болт: сталь 35
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: ТРГ, АГИ
- Маховик: сталь 25
- Редуктор: редуктор конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
У1 по ГОСТ 15150, категория — 1.
Температура окружающей среды — от -40 до +40 °С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815–80 на Ру 1,6 МПа. Ответные фланцы — по ГОСТ 12820–80 и ГОСТ 12821–80 на Ру 1,6 МПа. Присоединительные размеры и размеры уплотнительных поверхностей соответствуют ГОСТ 12815–80 исполнение 1 ряд 2. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
