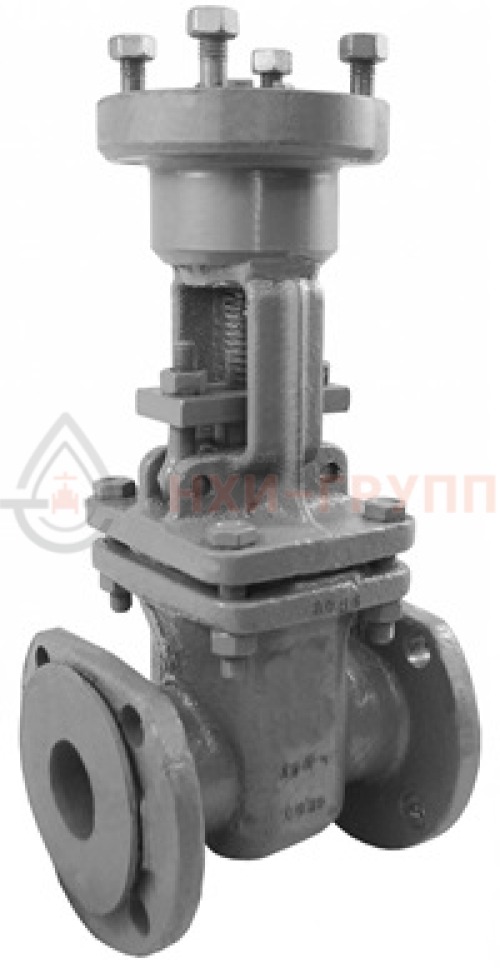

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30с915нж DN 50
Хорошо подходит для магистральных трубопроводов с малым условным проходом DN 50 и большой скоростью движения рабочей среды при давлении до 4 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать различные нетоксичные и неагрессивные жидкие/газообразные среды с температурой до 425С.
Задвижка 30с915нж DN 50 с электроприводом предназначена для дистанционного автоматизированного управления потоками рабочей среды в трубопроводах с давлением до 4 МПа. Используется при снабжении объектов ЖКХ, нефтегазового и энергетического производства. Не исключает возможности ручного управления с помощью маховика.
Приводной вал электропривода с помощью сопряжения кулачковых муфт осуществляет вращение резьбовой втулки, передающее движению шпинделю с клином. Они движутся поступательно, открывая или закрывая проход. Электропривод автоматически отключается при достижении задвижки крайнего положения затвора «открыто» или «закрыто». Это повышает надежность и безопасность эксплуатации оборудования. Задвижка не предназначена для применения в качестве регулирующей арматуры.
Задвижка 30с915нж DN 50 — универсальное запорное устройство, устанавливаемое на трубопроводе в любом положении, кроме положения «электроприводом вниз». Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией и небольшой строительной длиной, высокой надежностью и возможностью дистанционного автоматического управления затвором.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 4 МПа (PN 40 бар).
- Температура проводящей среды — от -40 ºC до +425 ºC.
- Страна производства — Россия.
- Управление — электропривод тип А.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — «электроприводом вверх» при горизонтальном расположении трубопровода. В случае вертикального расположения трубопровода, задвижка 30с915нж располагается вертикально, с углом отклонения от вертикали не более 90° градусов в любую сторону.

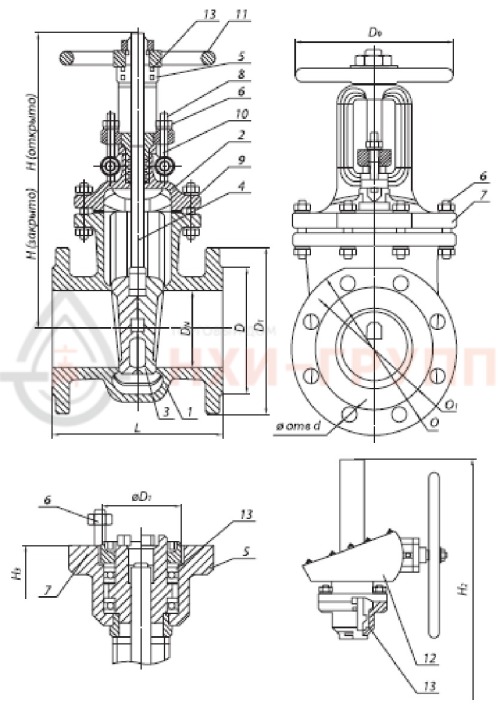

Основные корпусные детали задвижки 30с915нж DN 50 изготовлены из стали 20Л, шпиндель и клин — из нержавеющей стали 20Х13. Уплотнительные поверхности корпуса и дисков задвижки выполнены из нержавеющей стали. Опускаясь, клин плотно прилегают к корпусу, тем обеспечивая герметичное соединение на уплотнительных поверхностях.
Кольца сальника изготовлены из ТРГ или АГИ для снижения трения и увеличения срока службы сальникового узла.
- Корпус: сталь 20Л
- Крышка: сталь 20Л
- Клин (диски): сталь 20X13, сталь 35 с наплавкой
- Шпиндель: сталь 20X13
- Гайка шпинделя: сталь 45
- Гайка: сталь 25
- Шпилька, болт: сталь 35
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: ТРГ, АГИ
- Маховик: сталь 25
- Редуктор: редуктор конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
У1 по ГОСТ 15150, категория — 2.
Температура окружающей среды — от -40 до +40 °С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод в комплекте с эксплуатационной и разрешительной документацией (по требованию договора);
- комплект эксплуатационной и разрешительной документации на задвижку.
- электропривод конкретного производителя;
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815–80 на Ру 1,6 МПа. Ответные фланцы — по ГОСТ 12820–80 и ГОСТ 12821–80 на Ру 1,6 МПа. Присоединительные размеры и размеры уплотнительных поверхностей соответствуют ГОСТ 12815–80 исполнение 2 ряд 2. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
