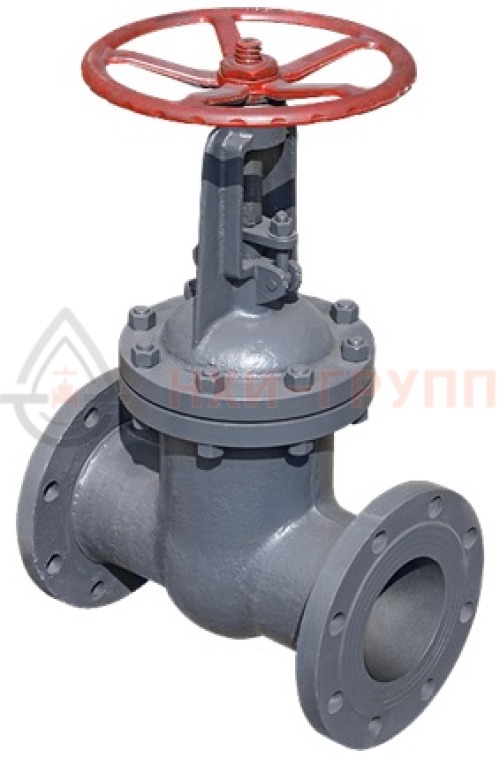

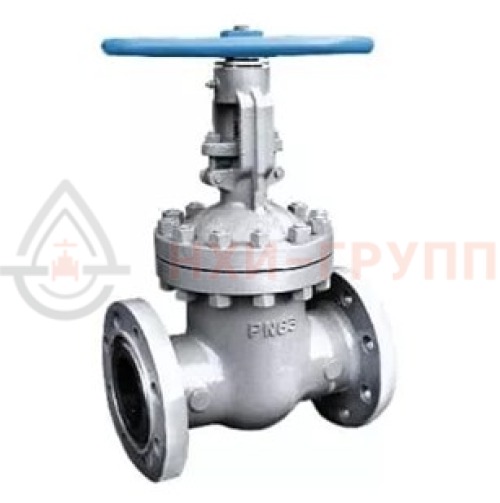

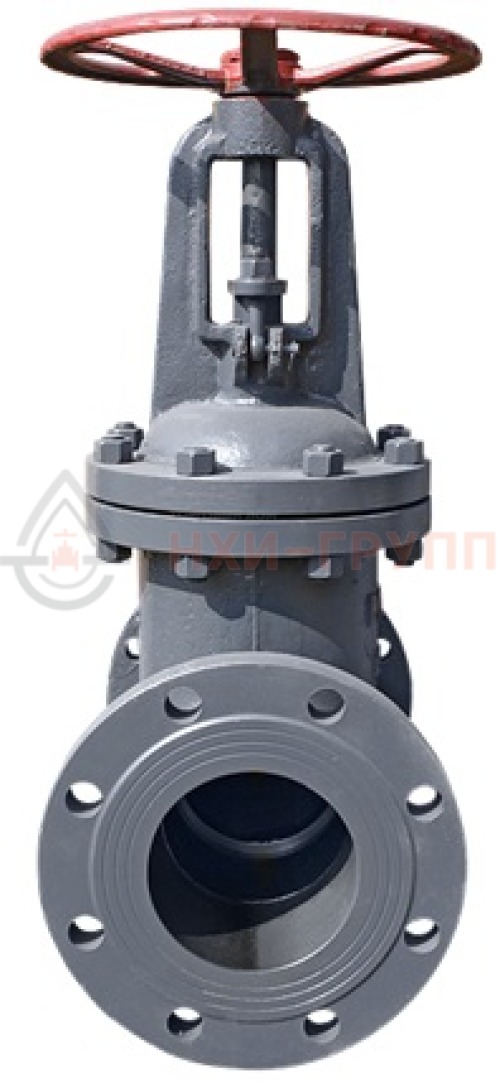

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30с76нж DN 50
Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред при давлении до 6,3 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать различные нетоксичные и неагрессивные жидкие/газообразные среды с температурой до 425С.
Задвижка 30с76нж DN 50 отличается малыми усилиями при закрытии и высокой герметичностью. Исполнение запорного органа – клиновое с двумя дисками, обеспечивающее дополнительное заклинивающее усилие. При вращении маховика шпиндель и клин начинают поступательно перемещаться, открывая/закрывая проход рабочей среды.
Задвижка 30с76нж DN 50 может использоваться только в качестве запорной арматуры, поскольку не имеет промежуточных положений кроме «открыто/закрыто». Запрещено применять в качестве регулирующей арматуры.
Задвижка 30с76нж DN 50 используется в качестве запорного устройства на трубопроводах, предназначенных для переноса воды, воздуха, пара, аммиака, природного газа и нефтепродуктов при максимальном давлении среды 6,3 Мпа и температуре до +425 °С. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией, высокой герметичностью потока в любом направлении, ручным управлением с помощью маховика.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 6,3 МПа (PN 63 бар).
- Температура проводящей среды — от -40 ºC до +425 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме «маховиком вниз».
Основные корпусные детали задвижки 30с76нж DN 50 производят из стали 20Л, шпиндель и клин — из нержавеющей стали 20Х13. Наплавка на кольцах кожуха, диска и клина обеспечивает повышенную надежность изделия, повышает его срок службы.
В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке. Кольца сальника выполнены из ТРГ или АГИ, обеспечивая надежную герметичность и снижение трения и фрикционного изнашивания штока.

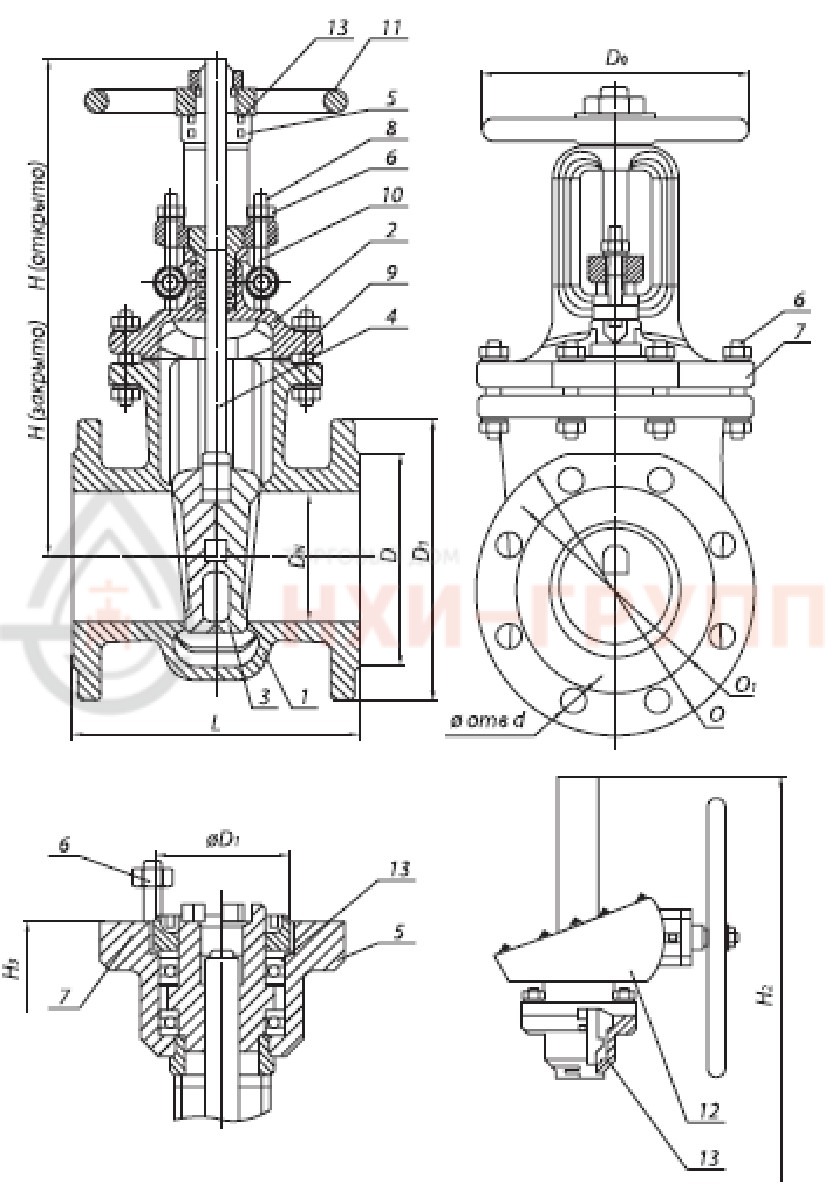

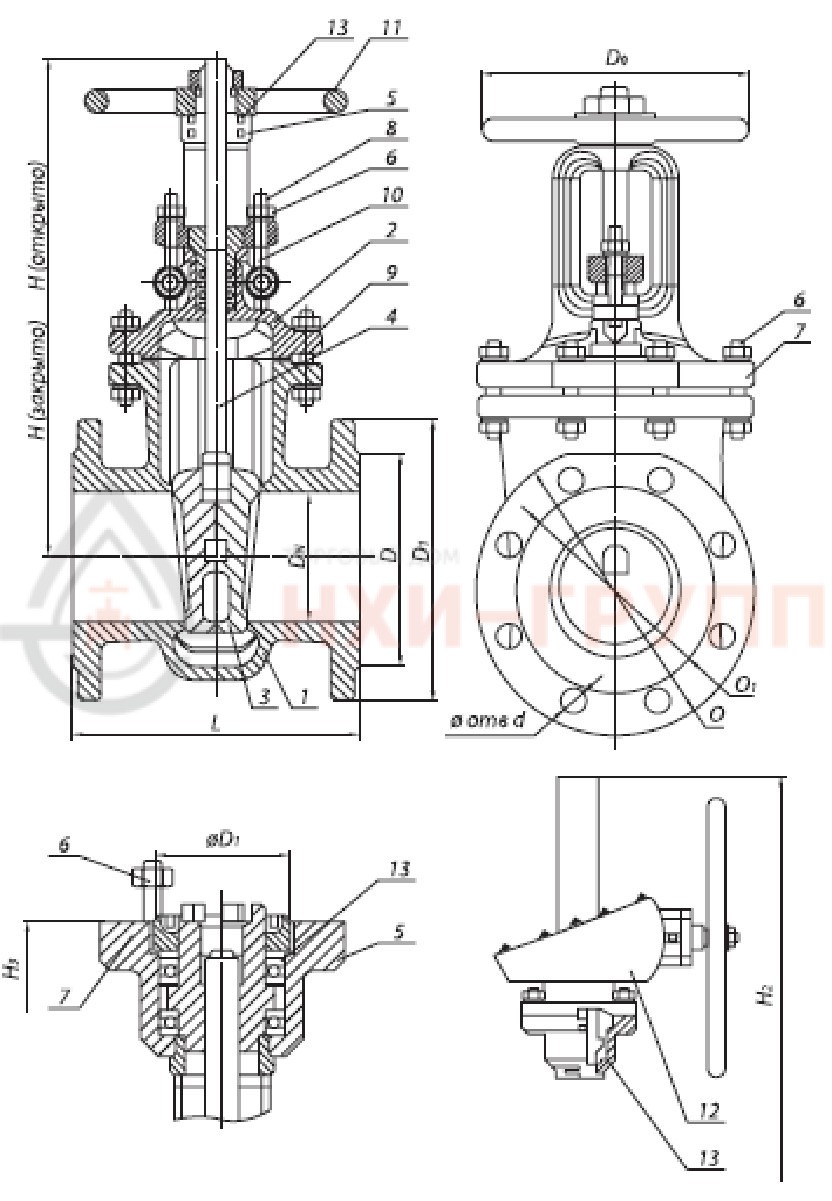

- Корпус: сталь 20Л
- Крышка: сталь 20Л
- Клин (диски): сталь 20X13, сталь 35 с наплавкой
- Шпиндель: сталь 20X13
- Гайка шпинделя: сталь 45
- Гайка: сталь 25
- Шпилька, болт: сталь 35
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: ТРГ, АГИ
- Маховик: сталь 25
- Редуктор: редуктор конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — по ГОСТ 12815-80, исполнение 7, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 24 месяца после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
Климатическое исполнение
У1 по ГОСТ 15150, категория — 1.
Температура окружающей среды — от -40 до +40 °С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815-80, исполнение 7, ряд 2. Ответные фланцы — по ГОСТ 12820–80 и ГОСТ 12821-80. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями.
Просьба указывать необходимость поставки дополнительного оборудования при оформлении заказа. На складе представлен широкий ассортимент комплектующих деталей. Уточняйте у наших менеджеров.
