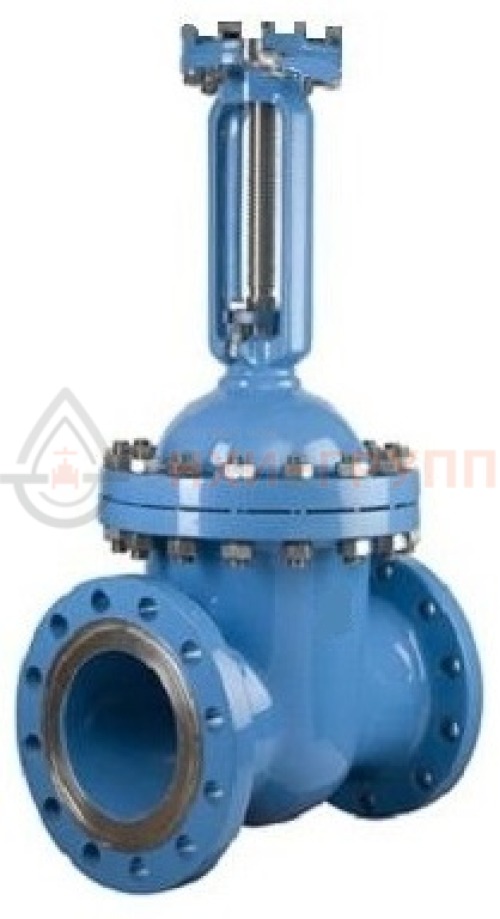

Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 31с545нж DN 150
Хорошо подходят для магистральных трубопроводов с высокой скоростью движения сред. Класс герметичности («А»), многовариантность климатических исполнений и вариантов присоединения позволяют использовать их в разнообразных проектах, от малых до крупных перерабатывающих предприятий.
Задвижки клиновые 31с545нж DN 150 используются в качестве запирающего элемента, их режим работы предполагает только два положения: открыто/закрыто. Конструкция с выдвижным шпинделем обеспечивает небольшую строительную длину и большую высоту.
Перекрытие проходного отверстия происходит с помощью запорного клинового элемента в виде заглушки с краями, расположенными под углом к направлению его движения. Задвижки 31с545нж DN 150 применяются на технологических линиях промышленности, энергетики и коммунального хозяйства.
Задвижка 31с545нж DN 150 – классическая запорная арматура, монтируемая на магистральных трубопроводах с повышенными требованиями по стойкости к коррозии. Может устанавливаться на технологических и транспортных трубопроводах, работающих с любыми средами за исключением агрессивных, способных повредить материалы задвижки. Изготавливается и поставляется по ТУ 3741-001-09212465-2016.
Отличается простой комплектацией, малым гидравлическим сопротивлением и клиновидной запорной конструкцией. Имеет высокий запас прочности корпуса для обеспечения стабильности эксплуатации задвижки при давлении до 250 атм.
- Номинальный диаметр — 150 мм.
- Номинальное давление — 25,0 МПа (PN 250 бар).
- Температура проводящей среды — до 425 ºC.
- Страна производства — Россия.
- Направление подачи среды – любое.
- Управление – ручное (механический редуктор).
- Установочное положение задвижки – «маховиком вниз».

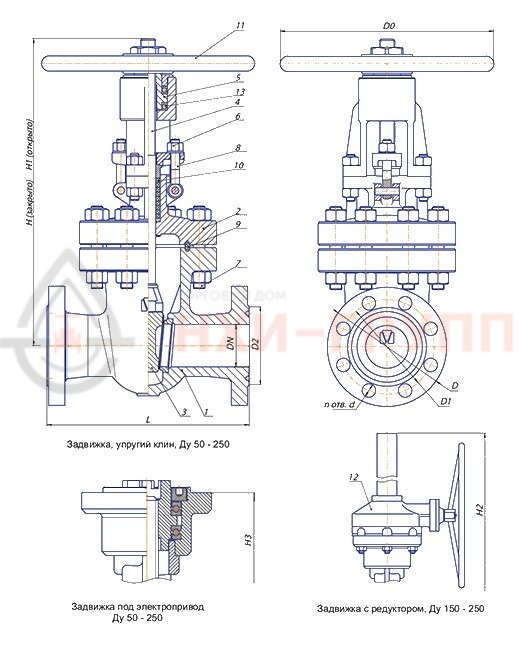

Корпус клиновой задвижки выполнен из углеродистой стали методом литья. Клин изготовлен из нержавеющей стали. Сальник с набивкой кольцами из терморасширенного графита, образующего гомогенную массу под влиянием давления. Это позволяет контролировать протечки при относительно небольших усилиях затяжки.
- Корпус: сталь 20Л
- Крышка: сталь 20Л
- Клин (диски): сталь 20Х13, сталь 35Л с наплавкой
- Шпиндель: сталь 20Х13
- Гайка шпинделя: сталь 45
- Гайка: сталь 25
- Шпилька, болт: сталь 35
- Болт откидной: сталь 35
- Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор: редуктор конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
Допускается изготавливать детали и уплотнительные поверхности из других материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из ТРГ, в качестве уплотнения между корпусом и крышкой выбран паронит, ТРГ. Может устанавливаться с любой стороны по направлению подачи среды. Фланцевое присоединение к трубопроводу.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — более 500 циклов в пределах гарантийного срока.
У1, ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения. Категория 1 (с ручным исполнением).
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред подвергаются гидро- и пневмоиспытаниям. При заказе таких комплектаций необходимо делать пометку: «газ».
- ответные фланцы с крепежными деталями и прокладками (при поставке фланцевой задвижки с ответными фланцами);
- термочехол.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется большой ассортимент изделий и комплектующих. Всю необходимую информацию вы можете получить у наших менеджеров.
