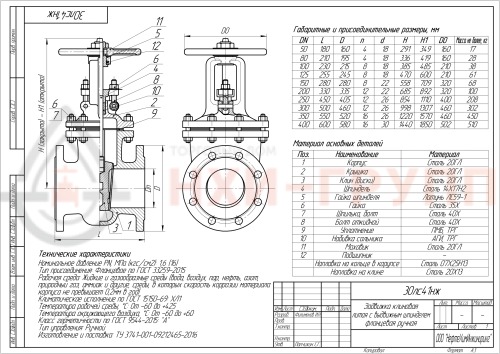

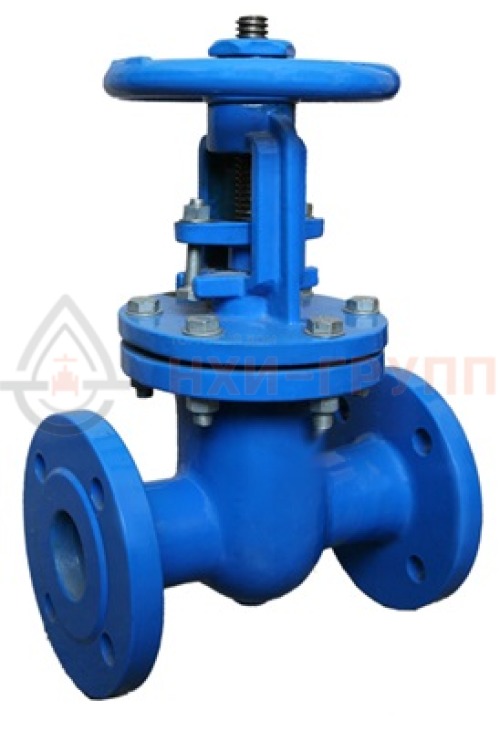

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс41нж DN 50
Хорошо подходит для трубопроводов с большой скоростью движения сред. Высокий класс герметичности («А»), надежность, многовариантность климатических исполнений и категорий размещения позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.
В клиновых задвижках перекрытие проходного отверстия осуществляется при помощи запорного элемента в виде заглушки, края которой расположены под углом к направлению его движения и параллельны поверхности седла, но не друг другу.
Хладостойкая задвижка 30лс41нж DN 50 применяется исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы — открыто/закрыто (т. е. без промежуточных фаз). Имеет небольшую строительную длину, но большую высоту.
Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.
Возможно использование и в других средах, по отношению к которым материал деталей задвижек коррозионностоек.
Задвижка 30лс41нж DN 50 — это универсальная и надежная задвижка, применяемая в различных случаях. Подходит, в том числе, для использования в газообразных, взрывопожароопасных и токсичных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, упрощающей установку и ремонт, и плавным закрытием, предотвращающим гидроудары.
Характеристики
- Номинальный диаметр — 50 мм.
- Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — от -60 до 425 ºC.
- Страна производства — Россия.
- Управление — ручное (маховиком).
- Присоединение к трубопроводу – фланцевое, с помощью шпинделей (12 штук).
Корпус хладостойкой клиновой задвижки 30лс41нж DN 50 выполнен из легированной стали. В качестве материала уплотнения и сальника выбран терморасширенный графит, который под давлением образует гомогенную массу для контроля протечек при относительно меньших усилиях затяжки.
- Корпус: сталь 20ГЛ
- Крышка: сталь 20ГЛ
- Клин (диски): сталь 20ГЛ с наплавкой, сталь 20Х13
- Шпиндель: сталь 14Х17Н2
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 35Х
- Шпилька, болт: сталь 45Х
- Болт откидной или анкерный: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается изготавливать детали из 09Г2С и иных материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из терморасширенного графита. Может устанавливаться с любой стороны по направлению подачи среды.
- полный средний срок службы — 20 лет;
- назначенный ресурс — 2 500 циклов;
- гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
ХЛ1 ГОСТ 15150, категория – 1. Допускаются другие виды климатических исполнений.
Температура окружающей среды — не ниже 60°С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы 30лс41нж DN 50 изготавливаются по ГОСТ 33259-2015, ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. Поставка может осуществляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.
