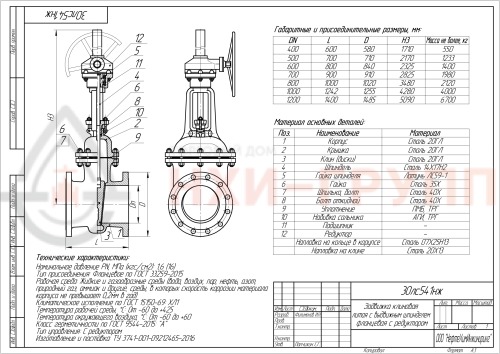

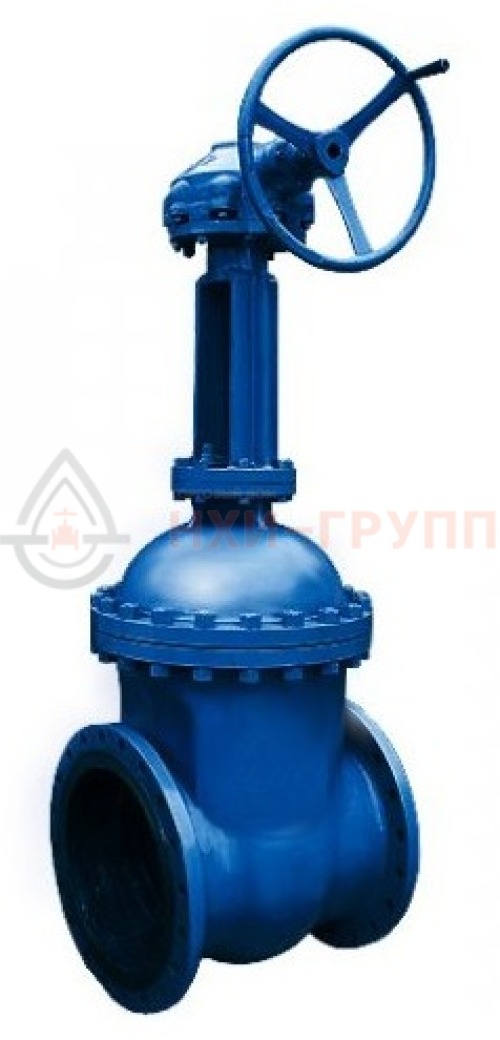

Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30лс541нж DN 500
30лс541нж DN 500 хорошо подходит для трубопроводов с большой скоростью движения сред. Высокий класс герметичности («А»), надежность и хладостойкость позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.
При вращении маховика вращается резьбовая втулка, за счет чего шпиндель и клин движется поступательно, открывая или закрывая проходное сечение. Задвижка 30лс541нж DN 500 применяется исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы — открыто/закрыто (т. е. без промежуточных фаз). Имеет небольшую строительную длину, но большую высоту. Не подходит для регулировки.
Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.
Возможно использование и в других средах, по отношению к которым материал деталей задвижек коррозионностоек.
Задвижка 30лс541нж DN 500 — универсальное запорное устройство, используемое на трубопроводах, транспортирующих воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 1,6. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, упрощающей установку и ремонт, и плавным закрытием, предотвращающим гидроудары.
- Номинальный диаметр — 500 мм.
- Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — от -60 до до +425 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью механического редуктора).
- Присоединение к трубопроводу – Фланцевое, по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).
Корпус клиновой задвижки 30лс541нж DN 500 изготовлен из легированной стали. Для изготовления шпинделя, наплавки на корпусе/ клине применяется коррозионностойкая сталь 14Х17Н2, устойчивая к воздействию слабоагрессивных сред. Это позволяет использовать задвижки в трубопроводах с высокой температурой рабочей среды.
Уплотнение шпинделя — сальниковое. Уплотнение между корпусом и крышкой выполнено в виде спиральновитой прокладки. Сальник изготовлен из ТРГ, образующего гомогенную массу под давлением. Это позволяет контролировать протечки при относительно меньших усилиях затяжки.
- Корпус: сталь 20ГЛ
- Крышка: сталь 20ГЛ
- Клин (диски): сталь 20ГЛ с наплавкой, сталь 20Х13
- Шпиндель: сталь 14Х17Н2
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 35Х
- Шпилька, болт: сталь 45Х
- Болт откидной или анкерный: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление из других материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Герметичность относительно внешней среды достигается с помощью плоской прокладки. Может устанавливаться с любой стороны по направлению подачи среды.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2 500 циклов;
- гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при наблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
ХЛ1 ГОСТ 15150. Категория – 1. Допускаются другие виды климатических исполнений и категорий размещения.
Температура окружающей среды — до -60°С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы 30лс541нж DN 500 могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. Поставки могут осуществляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред дополнительно подвергаются пневмоиспытаниям. При заказе требуется ставить пометку «газ».
