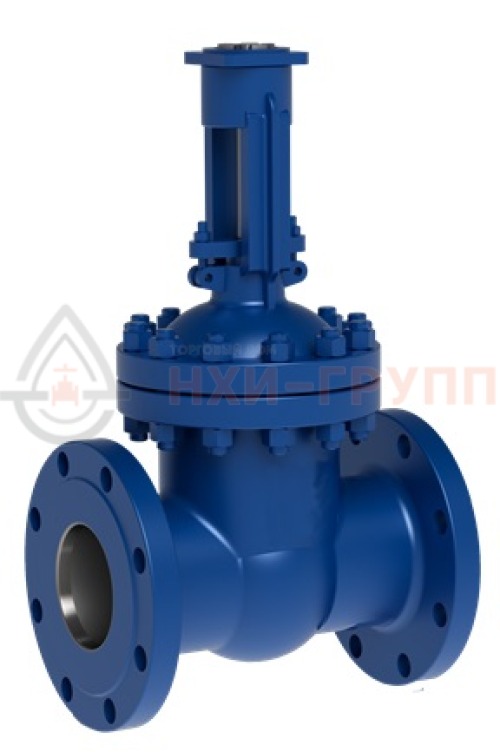

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30лс964нж
Широко применяется на технических линиях с жидкой и газообразной средой – в системах ЖКХ (водоснабжение и водоотведение, отопление, пожаротушение), нефтяной и газовой промышленности. Из-за конструктивных особенностей не подходит для сред, содержащих примеси, окалину, шлак и т.п.
Хладостойкая фланцевая задвижка 30лс964нж с электроприводом и выдвижным шпинделем применяется в трубопроводах для перекрытия жидких и газообразных сред, не агрессивных к стали 20ГЛ.
Она используется исключительно в качестве запорного элемента и работает только в двух режимах – открыто и закрыто, без промежуточных фаз. Не подходит для регулировки потока рабочей среды и иных параметров.
В процессе работы осуществляется возвратно-поступательное движение двухдискового клинового затвора с уплотнениями, расположенными под углом друг к другу. Клин задвижки 30лс964нж DN 50 с электроприводом перемещается по сигналу пульта управления. Затвор передвигается перпендикулярно потоку рабочей среды и перекрывает/открывает проходное отверстие.
Задвижка 30лс964нж DN 50— универсальное запорное устройство, управляемое с помощью пульта. Отличается хладостойкостью. Подходит для транспортировки различных неагрессивных сред на технических паро-, водо- и газопроводах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, высокой герметичностью, небольшой строительной длиной и малым гидравлическим сопротивлением.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — от -60 до +425 ºC.
- Страна производства — Россия.
- Управление — электропривод, тип А. Количество оборотов шпинделя – 15.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «электроприводов вниз».

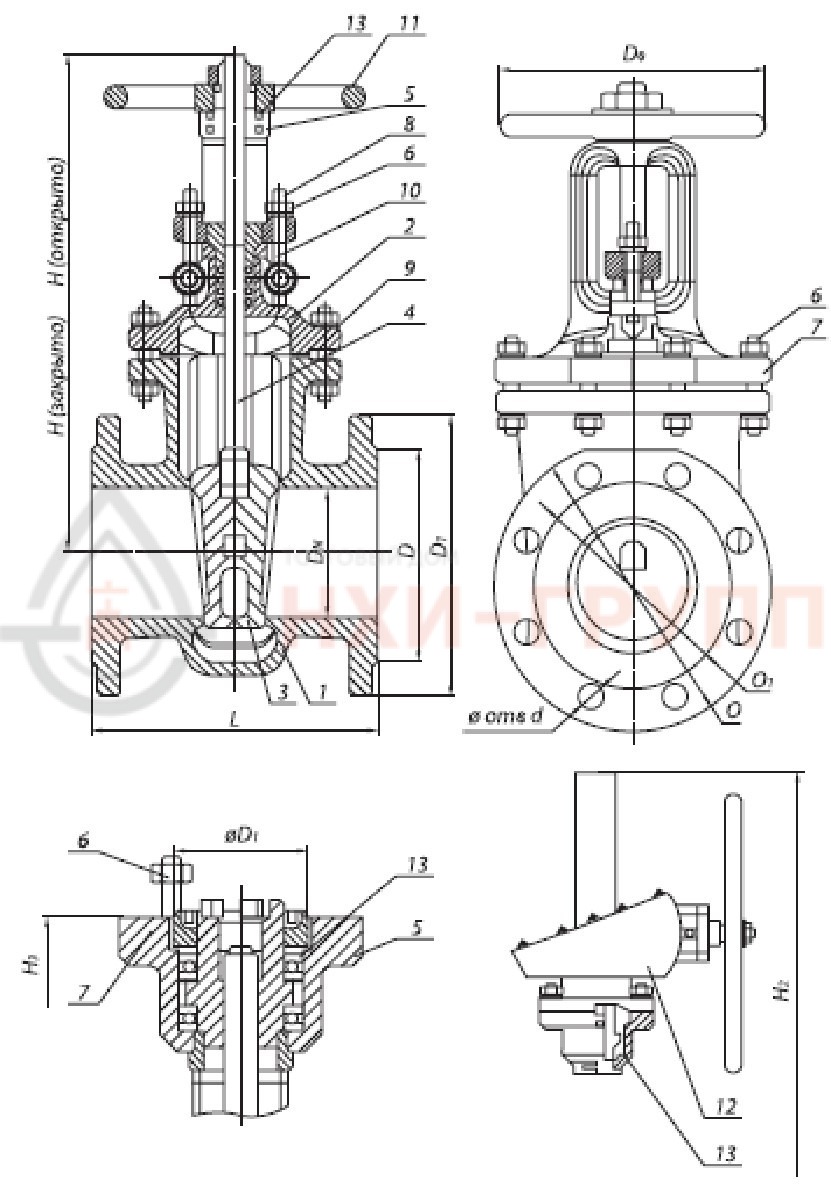

Основные детали задвижки 30лс964нж DN 50 производят из легированной стали, шпиндель — из нержавеющей стали 20Х13 или легированной с наплавкой.
Кольца сальника выполнены из ТРГ, это способствует уменьшению коэффициента трения и износу элементов. В верхнем положении затвора у шпинделя имеется уплотнение по конической поверхности в крышке.
- Корпус: сталь 20ГЛ
- Крышка: сталь 20ГЛ
- Клин (диски): сталь 20Х13, сталь 20ГЛ с наплавкой
- Шпиндель: сталь 14Х17Н2
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 35Х
- Шпилька, болт: сталь 45Х
- Болт откидной: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор: конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление деталей и уплотнительных элементов из других материалов, со схожими или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. Задвижка 30лс964нж DN 50 уплотняется в двух местах – в узле крышка/корпус (ТРГ) и в месте входа шпинделя в крышку сальниковым уплотнением с набивкой из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации устройства;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
ХЛ1 по ГОСТ 15150, категория – 2.
Температура окружающей среды — не ниже -60 °С.
Внимание! Задвижки, предназначенные для транспортировки газообразных сред, после гидроиспытаний дополнительно проходят превматические испытания. При заказе необходимо делать пометку: «газ».
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод, тип А;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- электропривод конкретного производителя;
- термочехол.
Присоединительные фланцы арматуры изготавливаются в соответствии с ГОСТ 12815-80, исполнение 3, ряд 2. По согласованию с заказчиком допускается применение других стандартов и чертежей, а также поставка в комплекте с ответными фланцами с прокладками и метизами.
