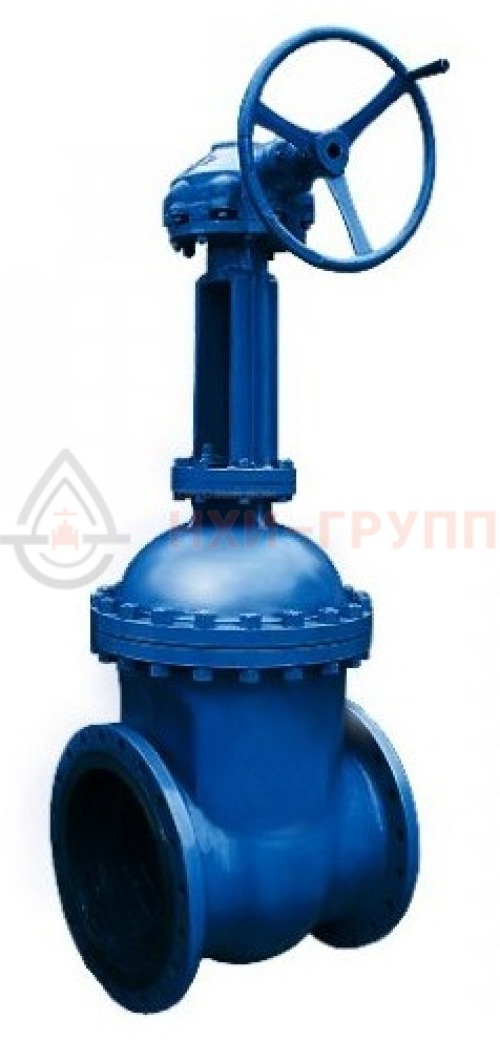

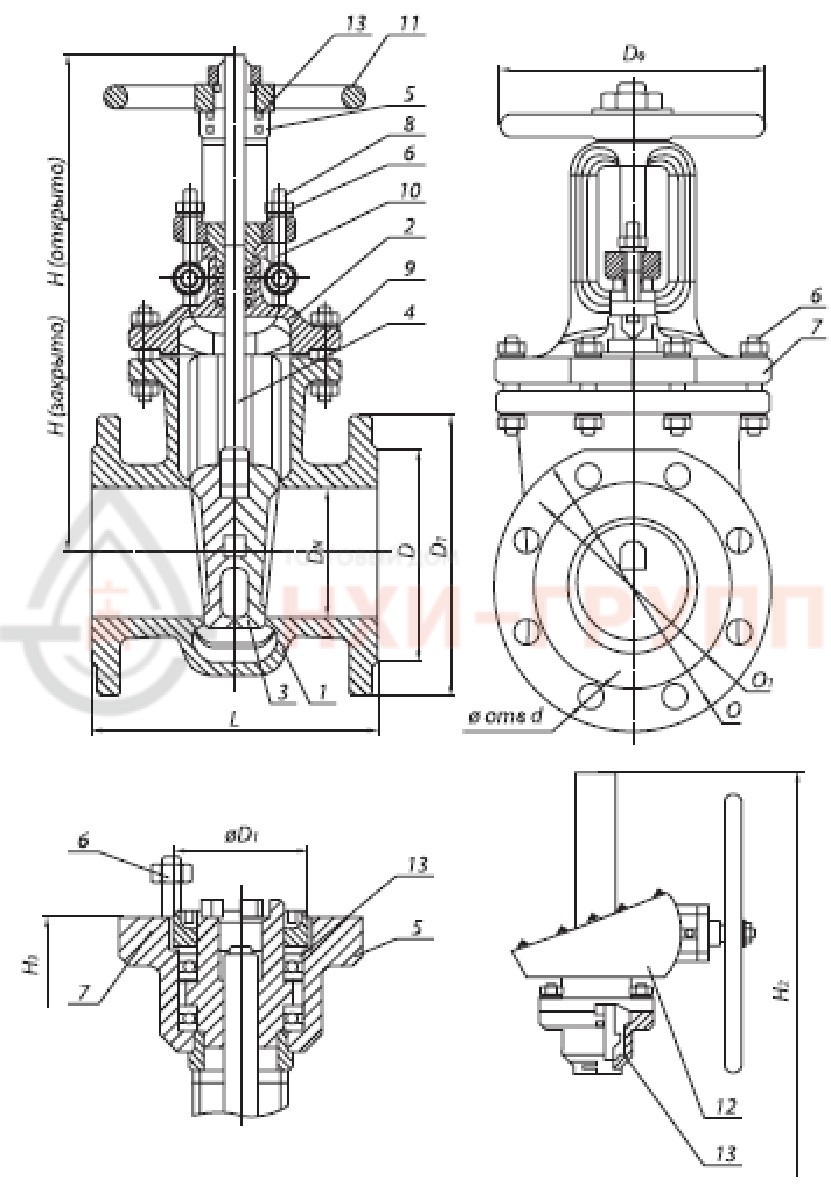

Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30лс599нж DN 400
Используется в качестве запорной арматуры для герметизации трубопроводной системы с условным проходом DN 400 в различных областях промышленности. Отличается малым гидравлическим сопротивлением, холодостойкостью и ручным управлением с помощью редуктора.
Хладостойкая фланцевая задвижка 30лс599нж DN 400 применяется исключительно в качестве запорного устройства и работает только в двух режимах – открыто и закрыто, без промежуточных фаз. Не подходит для регулировки потока рабочей среды и иных параметров.
В задвижках имеется клиновый затвор, образованный двумя дисками, расположенными под углом друг к другу. Данное исполнение востребовано в трубопроводных системах с высоким давлением. Способ управления задвижками – с помощью редуктора. При вращении маховика вращательное движение резьбовой втулки преобразуется в поступательное движение шпинделя и клина, тем самым открывая или закрывая проход для рабочей среды.
Конструкция задвижки имеет выдвижной шпиндель, который выходит вверх, оставляя штурвал на месте относительно вертикальной оси.
Задвижка 30лс599нж – запорная арматуры, применяемая в качестве запорного элемента в трубопроводах для перекрытия жидких и газообразных сред, не агрессивных к стали 20ГЛ, с рабочим давлением 2,5 МПа и температурой от -60 до +425 °С. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, небольшим весом, большой строительной высотой.
- Номинальный диаметр — 400 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — от -60 до +425 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью редуктора).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «маховиком вниз». Допускается отклонение от вертикали до 90° в любую сторону.
Основные детали задвижки 30лс599нж DN 400 производят из углеродистой стали, шпиндель — из нержавеющей стали 20Х13 или стали 20ГЛ с наплавкой. Уплотнение шпинделя — сальниковое. Кольца сальника выполнены из ТРГ, что способствует уменьшению коэффициента трения и фрикционного изнашивания штока.
- Корпус: сталь 20ГЛ
- Крышка: сталь 20ГЛ
- Клин (диски): сталь 20Х13, сталь 20ГЛ с наплавкой
- Шпиндель: сталь 14Х17Н2
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 35Х
- Шпилька, болт: сталь 45Х
- Болт откидной: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор: конический или цилиндрический
- Подшипник: шариковый упорный
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление корпусных деталей из 09Г2С или других материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Задвижка 30лс599нж DN 400 уплотняется с помощью ТРГ в двух местах – в узле крышка/корпус и в месте входа шпинделя в крышку.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации устройства;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
ХЛ1 по ГОСТ 15150.
Температура окружающей среды — не ниже 60°С.
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы арматуры изготавливаются в соответствии с ГОСТ 33259-2015. По согласованию с заказчиком допускается применение других стандартов, а также поставка в комплекте с ответными деталями (фланцами, прокладками, крепежными деталями).
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе представлен широкий ассортимент комплектующих. Подробности уточняйте у наших менеджеров.
