Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 50 PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015

логотип завода НефтеХимИнженеринг

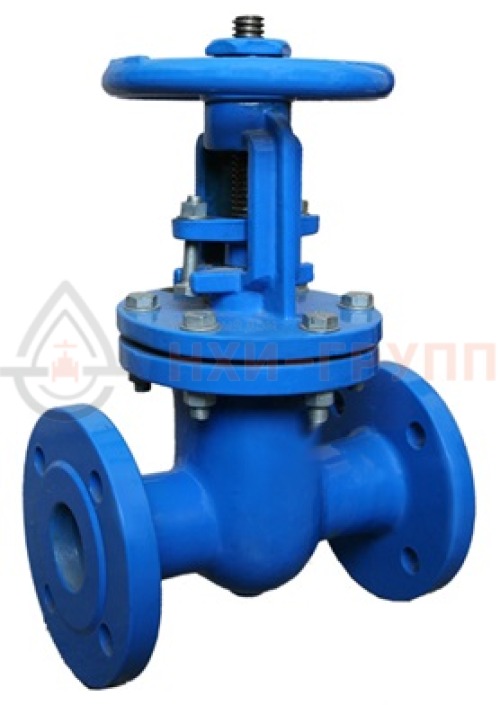

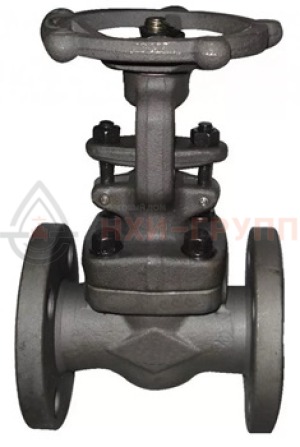

Фото

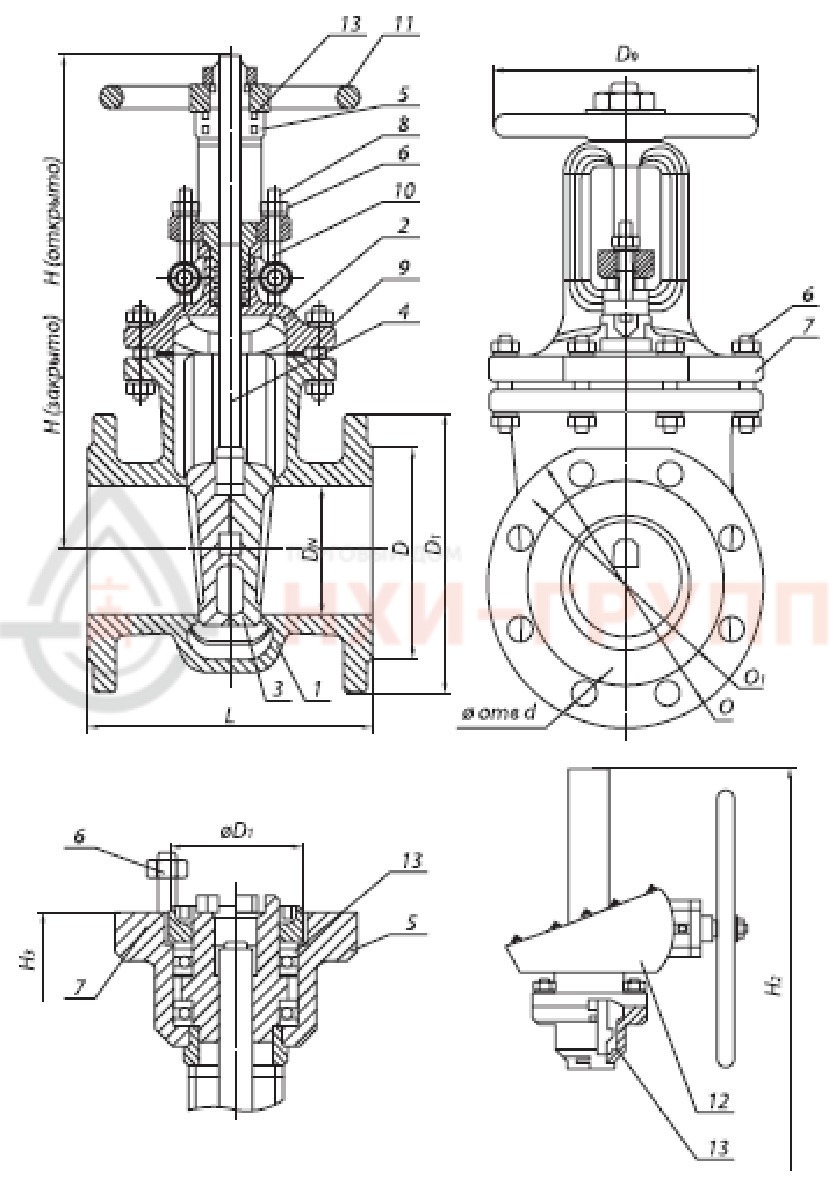

Чертеж
хит
Арт. A00000000026652
Отгрузим через: 12—15 рабочих дней
13 840 ₽ ?
В корзину
Доставка и оплата

Безналичная оплата. Счет выставим за 3 часа.

Доставка по всей России транспортной компанией по вашему выбору.

Модификации изделия
Модификации
Другие характеристики
DN, мм
L, мм
D1, мм
D, мм
n
d, мм
H, мм
H1, мм
H3, мм
D0, мм
Масса, кг
Арт. A00000000026652 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 50 PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
13 840?
PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
50
216/250
160
125
4
18
315
385
345
150
18
Арт. A00000000026653 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 80 PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
18 400?
PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
80
283/310
195
160
8
18
411
506
422
200
36
Арт. A00000000026654 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 100 PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
25 900?
PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
100
305/350
230
190
8
22
480
590
491
240
50
Арт. A00000000026655 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 150 PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
46 260?
PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
150
403/450
300
250
8
26
658.7
828
654
320
92
Арт. A00000000026656 Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 200 PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
62 120?
PN 4,0 МПа ХЛ1, корпус ст. 20ГЛ, класс герметичности «А» по ГОСТ 9544-2015
200
419
375
320
12
30
790
1010
775
400
174
Характеристики
Артикул
A00000000026652
Страна производитель
Россия
Таблица фигур
30лс15нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Фланцевое
Тип привода
Ручной
DN, мм
50
PN, кгс/см²
40
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
18
Описание

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30лс15нж DN 50

Универсальная клиновая задвижка 30лс15нж DN 50 российского производства, изготовленная из легированной стали. Может применяться для транспортировки жидких неагрессивных нефтепродуктов, воды и природного газа.

Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред при давлении до 4 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать различные нетоксичные и неагрессивные жидкие/газообразные среды с температурой от -60ºС.

Применение

Основной рабочий элемент – клин с двумя параллельно расположенными дисками. Задвижка 30лс15нж DN 50 отличается малыми усилиями при закрытии и высокой герметичностью. У выдвижного шпинделя имеется сальниковое уплотнение, предупреждающее частое заклинивание. При вращении маховика шпиндель и клин получают движение от втулки и начинают поступательное перемещение, открывая/закрывая проход рабочей среды.

Хладостойкая задвижка 30лс15нж DN 50 применяется только в качестве запорной арматуры, поскольку она не имеет промежуточных положений кроме конечных – «открыто/закрыто». Запрещено применение в качестве регулирующей арматуры.

Рабочая среда — вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, неагрессивный природный газ, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы задвижки имеют коррозионную стойкость.

Задвижка 30лс15нж DN 50 — запорное устройство широкого спектра действия, способное эксплуатироваться в различных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией, ручным управлением с помощью маховика. Изготавливается с выдвижным шпинделем (резьба шпинделя и ходовой гайки расположены снаружи).

Малое гидравлическое сопротивление задвижек делает их особенно ценными при использовании на трубопроводах с быстрым и непрерывным перемещением рабочей среды.
Характеристики
  • Номинальный диаметр — 50 мм. Номинальное давление — 4 МПа (PN 40 бар).
  • Температура проводящей среды — от -60 ºC до +425 ºC.
  • Страна производства — Россия.
  • Управление — ручное (с помощью маховика).
  • Направление потока рабочей среды — с любой стороны.
  • Установочное положение — «маховиком вверх» при горизонтальном расположении трубопровода. На вертикальных трубопроводах задвижка 30лс15нж располагается горизонтально, с углом отклонения от вертикали не более 90° градусов в любую сторону. Расположение «маховиком вниз» не допускается.
Материалы

Основные корпусные детали задвижки 30лс15нж DN 50 производят из стали 20ГЛ, шпиндель и клин — из нержавеющей стали высокого качества, из-за чего изделие отличается высокой коррозионной стойкостью. Наплавка на кольцах кожуха, диска и клина повышает надежность изделия и срок его экплуатации.

Кольца сальника выполнены из ТРГ, обеспечивающего надежную герметичность при расширении, снижая трение и фрикционное изнашивание штока.

Комплектация:
  1. Корпус: сталь 20ГЛ
  2. Крышка: сталь 20ГЛ
  3. Клин (диски): сталь 20Х13, 20ГЛ с наплавкой
  4. Шпиндель: 14Х17Н2
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: сталь 35Х
  7. Шпилька, болт: сталь 45Х
  8. Болт откидной: сталь 40Х
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  10. Набивка сальника: ТРГ
  11. Маховик: сталь 25
  12. Редуктор: редуктор конический или цилиндрический
  13. Подшипник: шариковый упорный
  14. Наплавка на кольце в корпусе: сталь 07Х25Н13
  15. Наплавка на клине: сталь 13Х25Т

Допускается применение материалов с аналогичными или лучшими свойствами, изготовление из 09Г2С.

Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.

Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.

Показатели надежности
  • полный средний срок службы — 10 лет;
  • назначенный ресурс — 2500 циклов;
  • гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
  • гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
Климатическое исполнение

ХЛ1 по ГОСТ 15150, категория – 1.

Температура окружающей среды — не ниже -60°С.

Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневматических испытаний.

Комплект поставки
  • полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
  • комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
  • комплект эксплуатационной и разрешительной документации на задвижку.
Дополнительная комплектация
  • присоединительные фланцы с крепежными деталями и прокладками;
  • термочехол.

Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815-80. Ответные фланцы — по ГОСТ 12820-80 и ГОСТ 12821-80. По заказу потребителя исполнение фланцев может быть иным в соответствии с ГОСТ 33259-2015. Исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.

Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.

Производство
«НефтеХимИнжиниринг» — один из крупнейших производителей трубопроводной арматуры на российском рынке.

На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.

Наша продукция полностью отвечает современным требованиям российских и зарубежных заказчиков, показателям безопасности, долговечности и экологичности. Высокие эксплуатационные характеристики нашей продукции — результат использования современного оборудования, работы квалифицированного персонала и внедрения системы управления качеством.

По всем вопросам приобретения задвижек 30лс15нж DN 50 обращайтесь к нашим специалистам по указанному в контактах телефону.
