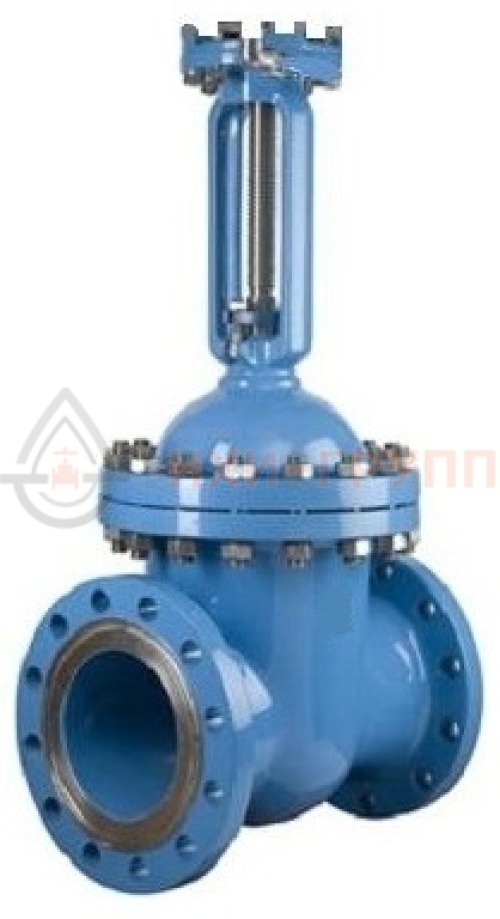

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 31с916нж DN 50
Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред при давлении до 10 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать различные жидкие/газообразные среды с температурой от -60 до 425С, в том числе содержащие сероводород.
Хладостойкая задвижка 31с916нж DN 50 клиновая с выдвижным шпинделем предназначена для работы с жидкими и газообразными веществами в нефтяной, газовой и других смежных отраслях промышленности. Основное назначение — перекрытие транспортируемых потоков рабочей среды, которая не должна содержать примесей, разрушающих материал конструкции.
Особенности конструкции: ходовая гайка и резьба шпинделя расположены снаружи корпуса. Шпиндель соединяется с затвором, крышкой и сальником, обеспечивая прочное сопряжение с СУ. При вращении маховика шпиндель и клин движутся поступательно, открывая/закрывая проход рабочей среды.
Задвижка 31с916нж DN 50 может использоваться только в качестве запорной арматуры, поскольку не имеет промежуточных положений кроме «открыто/закрыто». Не предназначено для использования в качестве регулирующей арматуры. Оснащается электроприводом для автоматизации работы, но не исключает возможности ручного управления.
Полнопроходная задвижка 31с916нж DN 50 — универсальное запорное устройство, предназначенное для транспортировка различных сред, в том числе с содержанием сероводорода. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией, малым гидравлическим сопротивлением, ручным управлением с помощью маховика. Не предназначена для установки в системах с пульпообразной рабочей средой, шлаками и канализационными стоками.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 10 МПа (PN 100 бар).
- Температура проводящей среды — от -60 ºC до +425 ºC.
- Страна производства — Россия.
- Управление — электропривод.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «электроприводом вниз».
Основные корпусные детали задвижки 31с916нж DN 50 производят из легированной стали, клин имеет жёсткую конструкцию и изготавливается из стали 20Х13. Кольца сальника выполнены из ТРГ. Это гарантирует высокую герметичность, снижение трения и фрикционного изнашивания штока.
- Корпус, крышка: сталь 09Г2С
- Шпиндель: сталь 20Х13
- Клин: сталь 20Х13
- Втулка резьбовая: БрАЖМц 10-3-1,5
- Седло: сталь 09Г2С с наплавкой износо- и коррозионно-стойкими материалами
- Сальниковая набивка: ТРГ
- Фланец ГОСТ 12821-80: сталь 20
Допускается применение материалов с аналогичными или лучшими свойствами, из сталей 15ХМ, 15Х5М, 18ХГТ, 13ХФА.
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение — сальниковое, с набивкой кольцами из терморасширенного графита.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
ХЛ1 по ГОСТ 15150, категория — 2.
Температура окружающей среды — не ниже 60°С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод со всей необходимой документацией;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- электропривод конкретного производителя;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815–80, ГОСТ Р 54432, ГОСТ 33259, ГОСТ 9399, ANSI/ASME B16.5. Возможна поставка фланцевого исполнения с ответными фланцами, крепежом и прокладками по требованию заказчика.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
