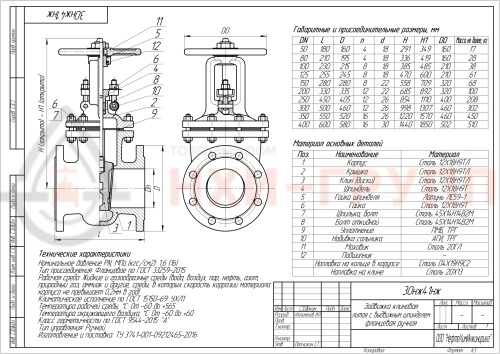

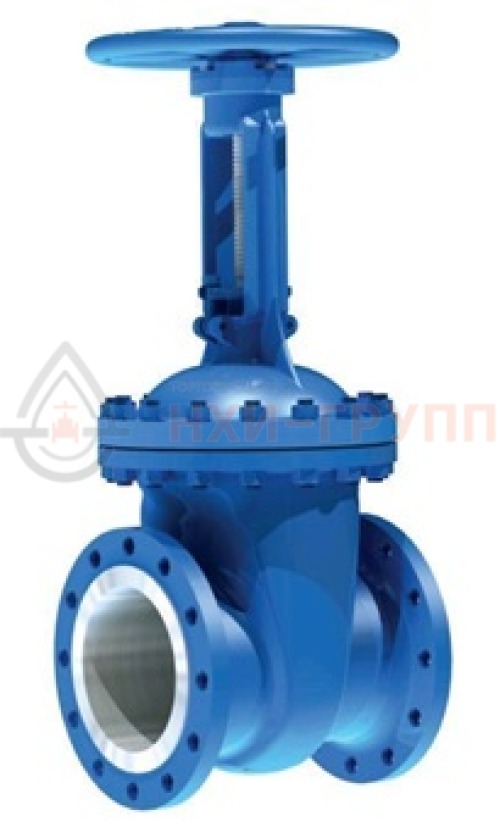

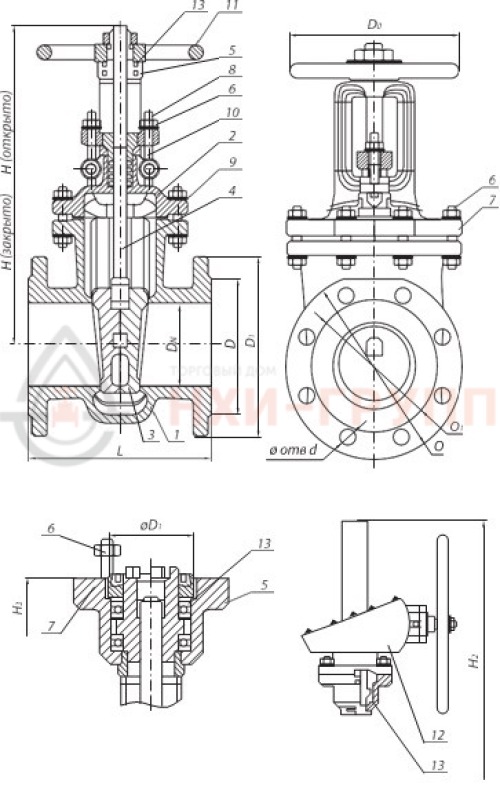

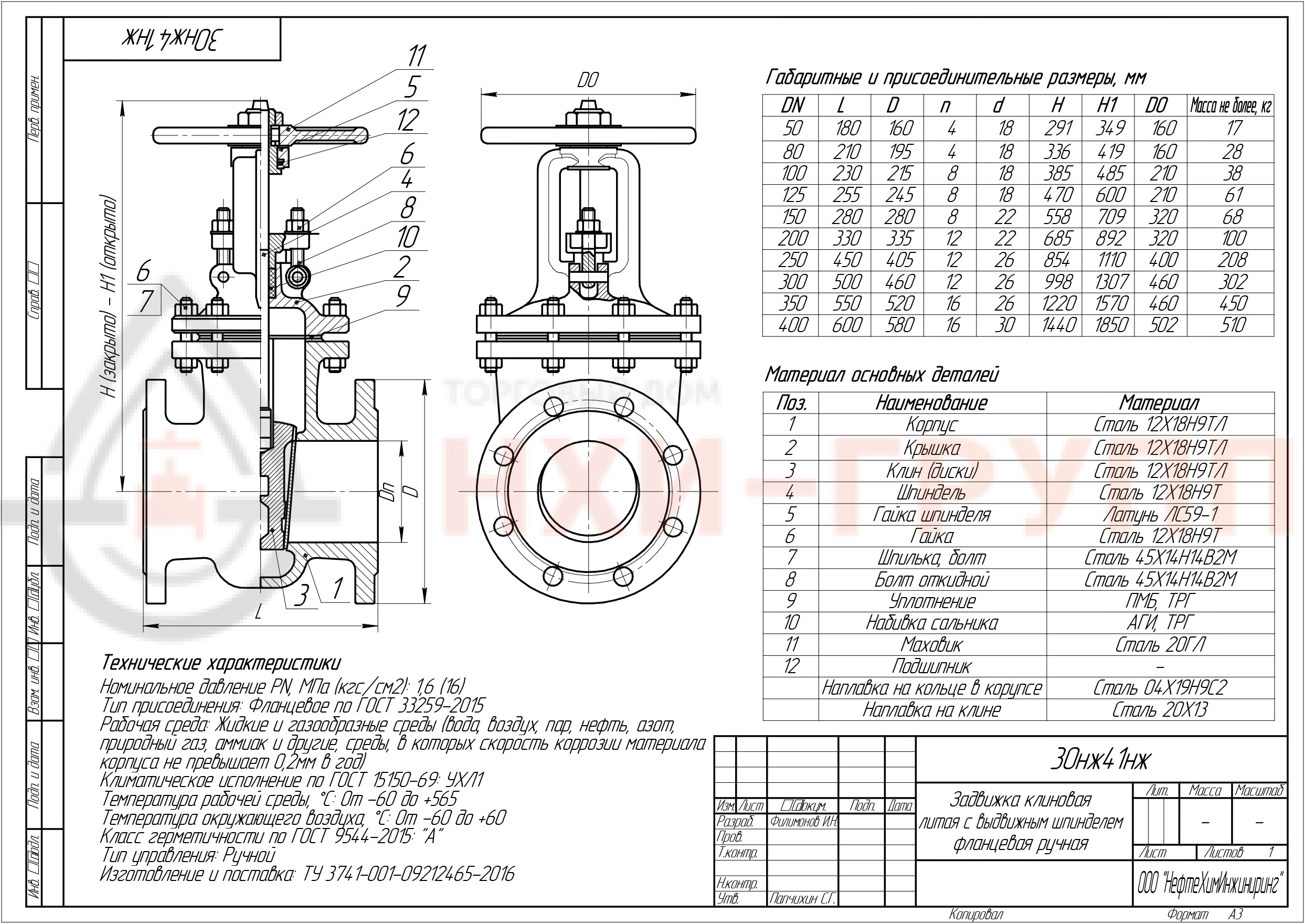

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30нж41нж DN 50
Хорошо подходит для трубопроводов с большой скоростью движения сред. Высокий класс герметичности («А»), надежность, многовариантность климатических исполнений и категорий размещения позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.
В клиновых задвижках перекрытие проходного отверстия осуществляется при помощи запорного элемента в виде заглушки, края которой расположены под углом к направлению его движения и параллельны поверхности седла, но не друг другу.
Задвижка 30нж41нж DN 50 применяется исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы — открыто/закрыто (т. е. без промежуточных фаз). Имеет небольшую строительную длину, но большую высоту.
Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.
Возможно использование и в других средах, по отношению к которым материал деталей задвижек коррозионностоек.
Задвижка 30нж41нж DN 50 — это универсальная и надежная задвижка, изготовленная из нержавеющей стали и применяемая в различных случаях. Подходит, в том числе, для использования в газообразных, взрывопожароопасных и токсичных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, высокой стойкостью к коррозии и плавным закрытием, предотвращающим гидроудары.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — от -60 до 565 ºC.
- Страна производства — Россия.
- Управление — ручное (маховиком).
- Присоединение к трубопроводу – фланцевое по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).
Все основные детали и крепежные элементы клиновой задвижки 30нж41нж DN 50 изготовлены из нержавеющей стали. В качестве материала уплотнения и сальника выбран терморасширенный графит, который под давлением образует гомогенную массу для контроля протечек при относительно меньших усилиях затяжки.
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: сталь 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной или анкерный: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается изготавливать детали и уплотнительные поверхности из других материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из терморасширенного графита. Может устанавливаться с любой стороны по направлению подачи среды. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2 500 циклов;
- гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 ГОСТ 15150, категория – 1.
Температура окружающей среды — от -60 до +40°С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы 30нж41нж DN 50 изготавливаются по ГОСТ 33259-2015, ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. Поставка может осуществляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
