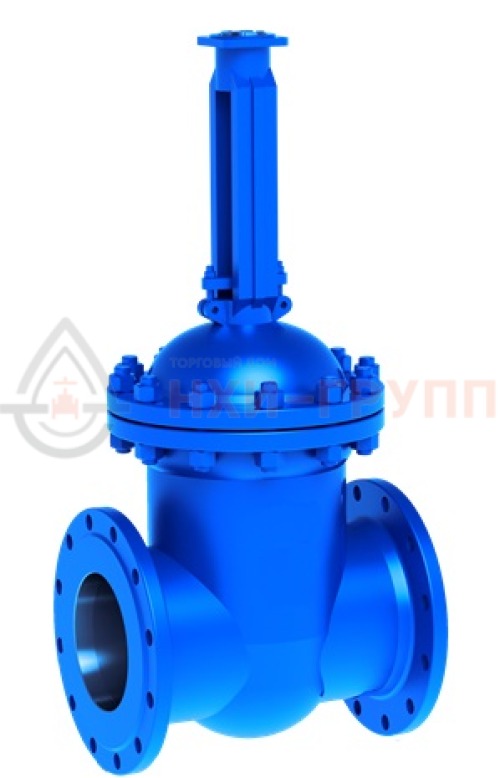

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30нж964нж DN 50
Широко применяется на технических линиях с жидкой и газообразной средой – в системах ЖКХ (водоснабжение и водоотведение, отопление, пожаротушение), нефтяной и газовой промышленности. Из-за конструктивных особенностей не подходит для сред, содержащих примеси, окалину, шлак и т.п.
Коррозионностойкая фланцевая задвижка 30нж964нж с электроприводом и выдвижным шпинделем применяется в трубопроводах для перекрытия жидких и газообразных сред.
Она используется исключительно в качестве запорного элемента и работает только в двух режимах – открыто и закрыто, без промежуточных фаз. Не подходит для регулировки потока рабочей среды и иных параметров.
В процессе работы осуществляется возвратно-поступательное движение двухдискового клинового затвора с уплотнениями, расположенными под углом друг к другу. Клин задвижки 30нж964нж DN 50 с электроприводом перемещается по сигналу пульта управления. Затвор передвигается перпендикулярно потоку рабочей среды и перекрывает/открывает проходное отверстие.
Задвижка 30нж964нж DN 50 — универсальное запорное устройство, управляемое с помощью пульта. Отличается высокой стойкостью к коррозии. Подходит для транспортировки различных неагрессивных сред на технических паро-, водо- и газопроводах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, высокой герметичностью, небольшой строительной длиной и малым гидравлическим сопротивлением.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — от -60 до +565 ºC.
- Страна производства — Россия.
- Управление — электропривод, тип А. Количество оборотов шпинделя – 15.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «электроприводов вниз».
Основные детали, узлы и крепежные элементы задвижки 30нж64нж DN 50 изготавливаются из нержавеющей стали. Это обеспечивает высокую стойкость к коррозии. Уплотнение шпинделя — сальниковое. Кольца сальника выполнены из ТРГ, что способствует уменьшению коэффициента трения и фрикционного изнашивания штока.
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: сталь 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной или анкерный: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление деталей и уплотнительных элементов из других материалов, со схожими или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. Задвижка 30нж964нж DN 50 уплотняется в двух местах – в узле крышка/корпус (ТРГ) и в месте входа шпинделя в крышку сальниковым уплотнением с набивкой из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015, присоединительные размеры по ГОСТ 12815-80, исполнение 3, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации устройства;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150, категория – 2.
Температура окружающей среды — не ниже -60 °С.
Внимание! Задвижки, предназначенные для транспортировки газообразных сред, после гидроиспытаний дополнительно проходят превматические испытания. При заказе необходимо делать пометку: «газ».
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод, тип А;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- электропривод конкретного производителя;
- термочехол.
Присоединительные фланцы арматуры изготавливаются в соответствии с ГОСТ 12815-80, исполнение 3, ряд 2. По согласованию с заказчиком допускается применение других стандартов и чертежей, а также поставка в комплекте с ответными фланцами с прокладками и метизами.
Просьба указывать при заказе необходимость поставки дополнительных элементов. На складе всегда в наличии большой выбор комплектующих. Подробности уточняйте у наших менеджеров.
