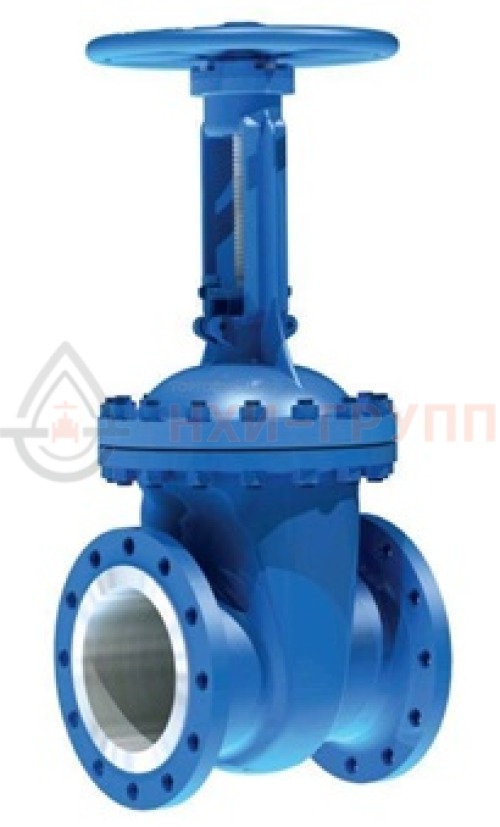

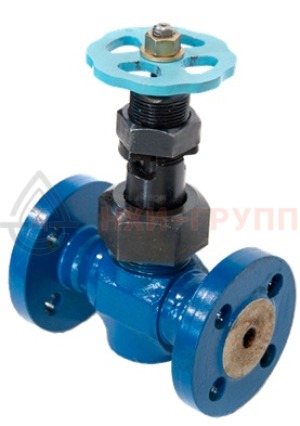

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30нж15нж1 DN 50
Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред при давлении до 4 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать различные жидкие/газообразные среды с температурой от -60ºС.

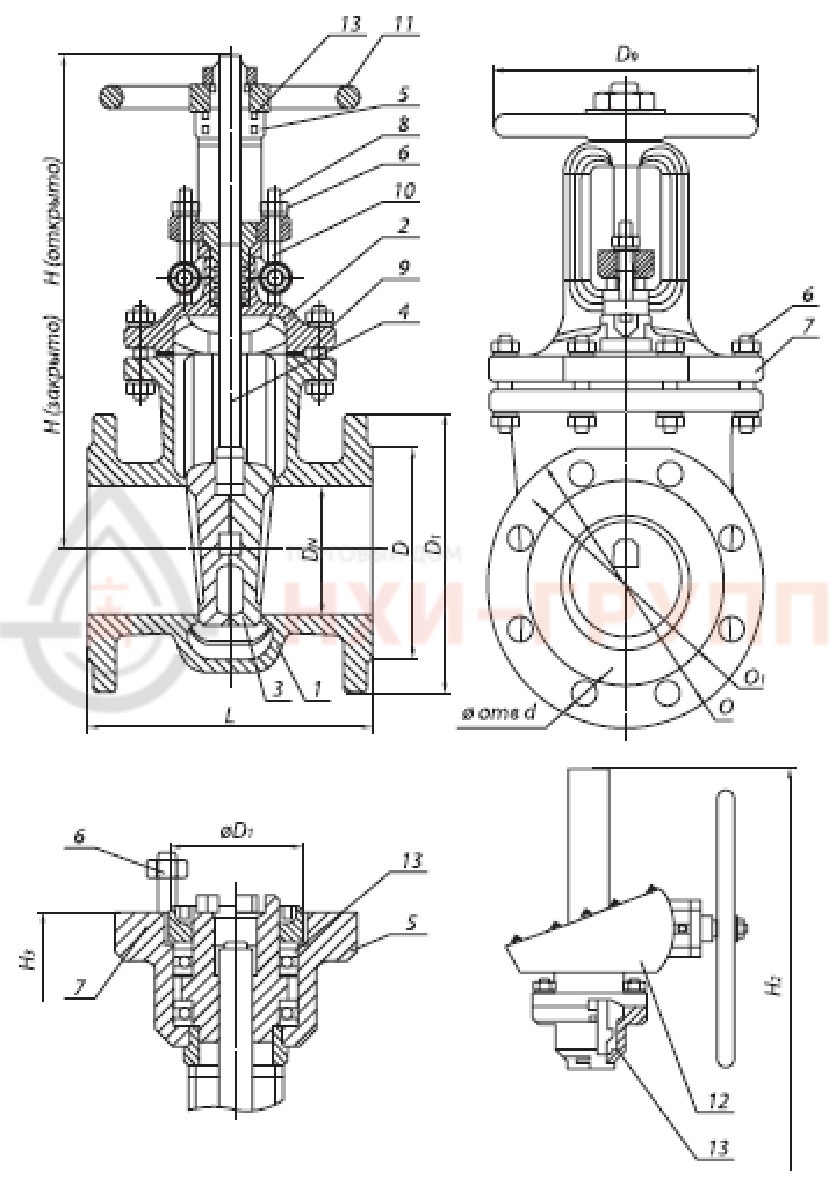

Основной рабочий элемент – клин с двумя параллельно расположенными дисками. Задвижка 30нж15нж1 DN 50 отличается малыми усилиями при закрытии и высокой герметичностью. У выдвижного шпинделя имеется сальниковое уплотнение, предупреждающее частое заклинивание. При вращении маховика шпиндель и клин получают движение от втулки и начинают поступательное перемещение, открывая/закрывая проход рабочей среды.
Хладостойкая задвижка 30нж15нж1 DN 50 применяется только в качестве запорной арматуры, поскольку она не имеет промежуточных положений кроме конечных – «открыто/закрыто». Запрещено применение в качестве регулирующей арматуры.
Задвижка 30нж15нж1 DN 50 — запорное устройство широкого спектра действия, способное эксплуатироваться в различных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Имеет ручное управление (маховик), оснащается упругим клином из молибденосодержащей стали, способным перекрывать поток рабочей среды в любом направлении. Изготавливается с выдвижным шпинделем (резьба шпинделя и ходовой гайки расположены снаружи).
- Номинальный диаметр — 50 мм. Номинальное давление — 4 МПа (PN 40 бар).
- Температура проводящей среды — от -60 ºC до +600ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — «маховиком вверх» при горизонтальном расположении трубопровода. На вертикальных трубопроводах задвижка 30нж15нж1 располагается горизонтально, с углом отклонения от вертикали не более 90° градусов в любую сторону. Расположение «маховиком вниз» не допускается.
В задвижках используются детали из коррозионностойкой молибденосодержащей стали с высокой стойкостью к абразивным воздействиям. Наплавка на кольцах кожуха, диска и клина повышает надежность изделия и срок его эксплуатации.
Кольца сальника выполнены из ТРГ, обеспечивающего надежную герметичность при расширении, снижая трение и фрикционное изнашивание штока.
- Корпус: 12Х18Н12М3ТЛ
- Крышка: 12Х18Н12М3ТЛ
- Клин (диски): 12Х18Н12М3ТЛ
- Шпиндель: сталь 12Х18Н12М3Т
- Гайка шпинделя: 12Х18Н9Т
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной или анкерный: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 18 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150, категория – 1.
Температура окружающей среды — не ниже -60°С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневматических испытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815-80. Ответные фланцы — по ГОСТ 12820-80 и ГОСТ 12821-80. По заказу потребителя исполнение фланцев может быть иным в соответствии с ГОСТ 33259-2015. Исполнение выбирается по условиям эксплуатации, агрессивности рабочей среды, температуры.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
