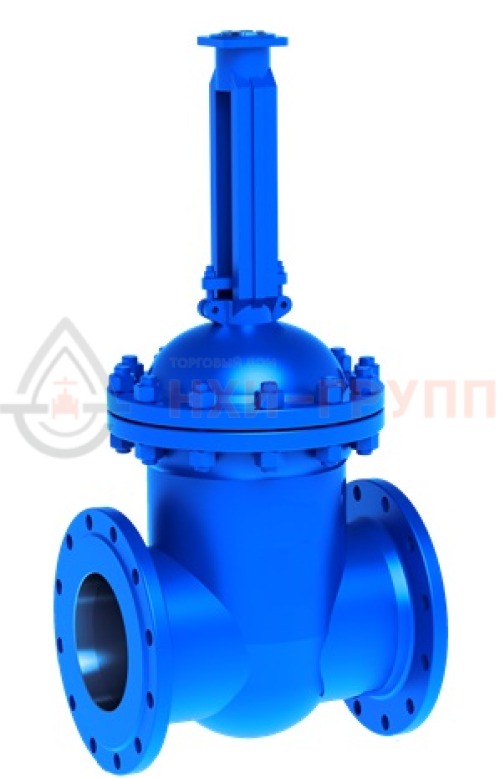

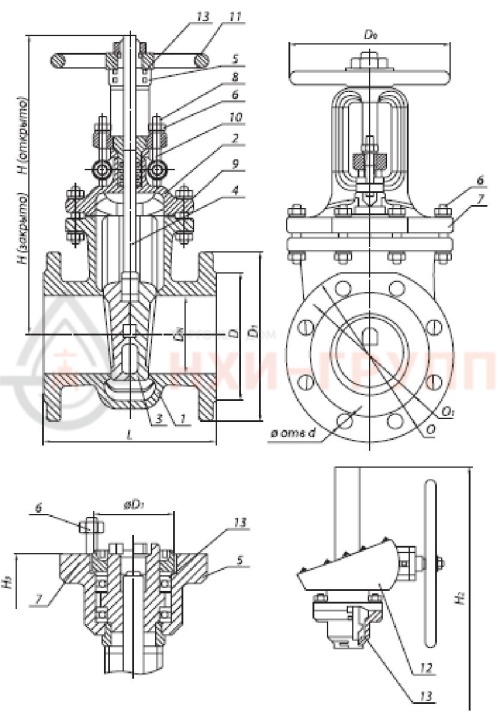

Задвижка клиновая литая с выдвижным шпинделем фланцевая под электропривод 30нж976нж1 DN 50
Хорошо подходит для магистральных трубопроводов с малым условным проходом DN 50 и большой скоростью движения рабочей среды при давлении до 6,3 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать воду, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды с температурой до 200С.
Задвижка 30нж976нж1 DN 50 с электроприводом предназначена для дистанционного автоматизированного управления потоками рабочей среды в трубопроводах с давлением до 6,3 МПа. Используется при снабжении объектов ЖКХ, нефтегазового и энергетического производства. Не исключает возможности ручного управления с помощью маховика.
Приводной вал электропривода с помощью сопряжения кулачковых муфт осуществляет вращение резьбовой втулки, передающее движению шпинделю с клином. Они движутся поступательно, открывая или закрывая проход. Электропривод автоматически отключается при достижении задвижки крайнего положения затвора «открыто» или «закрыто». Это повышает надежность и безопасность эксплуатации оборудования. Задвижка не предназначена для применения в качестве регулирующей арматуры.
Задвижка 30нж976нж1 DN 50 — универсальное запорное устройство, устанавливаемое на трубопроводе в любом положении, кроме положения «электроприводом вниз». Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией и небольшой строительной длиной, высокой надежностью и возможностью дистанционного автоматического управления затвором.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 6,3 МПа (PN 40 бар).
- Температура проводящей среды — от -60 ºC до +200 ºC.
- Страна производства — Россия.
- Управление — электропривод тип Б.
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — «электроприводом вверх» при горизонтальном расположении трубопровода. В случае вертикального расположения трубопровода, задвижка 30нж976нж1 располагается вертикально, с углом отклонения от вертикали не более 90° градусов в любую сторону.
Корпус задвижки 30нж976нж1 изготавливают путем отливки с последующей термообработкой и гальванизацией, шпиндель и клин — из нержавеющей стали с высокой устойчивостью к коррозии. Дополнительная наплавка на кольцах кожуха, диска и клина обеспечивает повышенную надежность изделия, повышает его срок службы. Уплотнительные поверхности корпуса и дисков задвижки выполнены из латуни. Опускаясь, клин плотно прилегает к корпусу, тем обеспечивая герметичное соединение на уплотнительных поверхностях.
Кольца сальника изготовлены из ТРГ для снижения трения и увеличения срока службы сальникового узла.
- Корпус: 12Х18Н12М3ТЛ
- Крышка: 12Х18Н12М3ТЛ
- Клин (диски): 12Х18Н12М3ТЛ
- Шпиндель: сталь 12Х18Н12М3Т
- Гайка шпинделя: 12Х18Н9Т
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной или анкерный: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80 исп.7, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150, категория — 2.
Температура окружающей среды — не менее 60°С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- электропривод тип Б в комплекте с эксплуатационной и разрешительной документацией (по требованию договора);
- комплект эксплуатационной и разрешительной документации на задвижку.
- электропривод конкретного производителя;
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815–80, ответные фланцы — по ГОСТ 12820–80 и ГОСТ 12821–80. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
Долгие годы наша компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы выпускаем запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали, алюминия и чугуна диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок в рамках договора.
По всем вопросам приобретения задвижки 30нж976нж1 DN 50 обращайтесь к нашим специалистам по указанному в контактах телефону.
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
