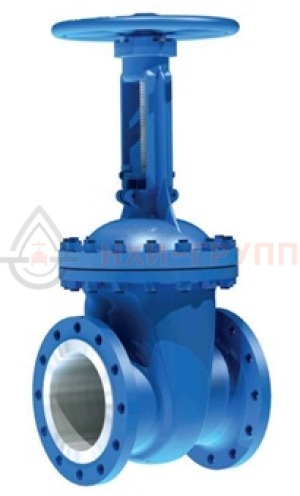

Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 31нж545нж1 DN 100
Хорошо подходят для магистральных трубопроводов с высокой скоростью движения сред. Класс герметичности («А»), хладостойкость и коррозионная стойкость во многих средах позволяют использовать их в разнообразных проектах, от малых до крупных перерабатывающих предприятий.
Задвижка 31нж545нж1 исполнена из молибденосодержащей стали 12Х18Н12М3ТЛ, и это даёт широкие возможности эксплуатации в регионах с жёстким климатом и агрессивными средами в качестве запирающего элемента, их режим работы предполагает только два положения: открыто/закрыто. Конструкция с выдвижным шпинделем обеспечивает небольшую строительную длину и большую высоту.
Перекрытие проходного отверстия происходит с помощью запорного клинового элемента в виде заглушки с краями, расположенными под углом к направлению его движения. Задвижки 31нж545нж1 DN 100 применяются на технологических линиях промышленности, энергетики и коммунального хозяйства.
Коррозионностойкая задвижка 31нж545нж1 DN 100 – классическая запорная арматура, монтируемая на магистральных трубопроводах с повышенными требованиями по стойкости к коррозии. Может устанавливаться на технологических и транспортных трубопроводах, работающих с любыми, даже агрессивными средами, кроме способных повредить материалы задвижки. Изготавливается и поставляется по ТУ 3741-001-09212465-2016.
Отличается простой комплектацией, малым гидравлическим сопротивлением и клиновидной запорной конструкцией. Имеет высокий запас прочности корпуса для обеспечения стабильности эксплуатации задвижки при давлении до 160 атм.
- Номинальный диаметр — 100 мм.
- Номинальное давление — 16,0 МПа (PN 160 бар).
- Температура проводящей среды — от -60 до 565 ºC.
- Страна производства — Россия.
- Направление подачи среды – любое.
- Управление – ручное (механический редуктор).
- Установочное положение задвижки – любое, кроме «маховиком вниз».
Корпус, клин и шпиндель клиновой коррозионностойкой задвижки выполнены из молибденосодержащей 12Х18Н12М3ТЛ методом литья. Ходовая гайка изготовлена из нержавеющей стали. Сальник с набивкой кольцами из ТРГ, образующего гомогенную массу под влиянием высокого давления. Это позволяет регулировать протечки при относительно небольших усилиях затяжки.
- Корпус: 12Х18Н12М3ТЛ
- Крышка: 12Х18Н12М3ТЛ
- Клин (диски): 12Х18Н12М3ТЛ
- Шпиндель: сталь 12Х18Н12М3Т
- Гайка шпинделя: 12Х18Н9Т
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из ТРГ. Может устанавливаться с любой стороны по направлению подачи среды. Фланцевое присоединение к трубопроводу.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — более 500 циклов в пределах гарантийного срока.
УХЛ1, ГОСТ 15150. Категория 1 (с ручным исполнением).
Температура окружающей среды — -60…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред подвергаются гидро- и пневмоиспытаниям. При заказе таких комплектаций необходимо делать пометку: «газ».
- ответные фланцы с крепежными деталями и прокладками (при поставке фланцевой задвижки с ответными фланцами);
- термочехол.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется большой ассортимент изделий и комплектующих. Всю необходимую информацию вы можете получить у наших менеджеров.
Долгие годы наше предприятие обеспечивает объекты химической, нефтегазовой, нефтехимической и энергетической отрасли запорной и регулирующей трубопроводной арматурой. Материал изготовления – углеродистая, низколегированная, нержавеющая сталь, чугун. Диаметр задвижек – от 6 до 2000 мм, давление от 6 до 700 кгс/см². Мы гарантируем высокое качество поставляемой продукции и четкое соблюдение сроков поставки, указанных в договоре.
