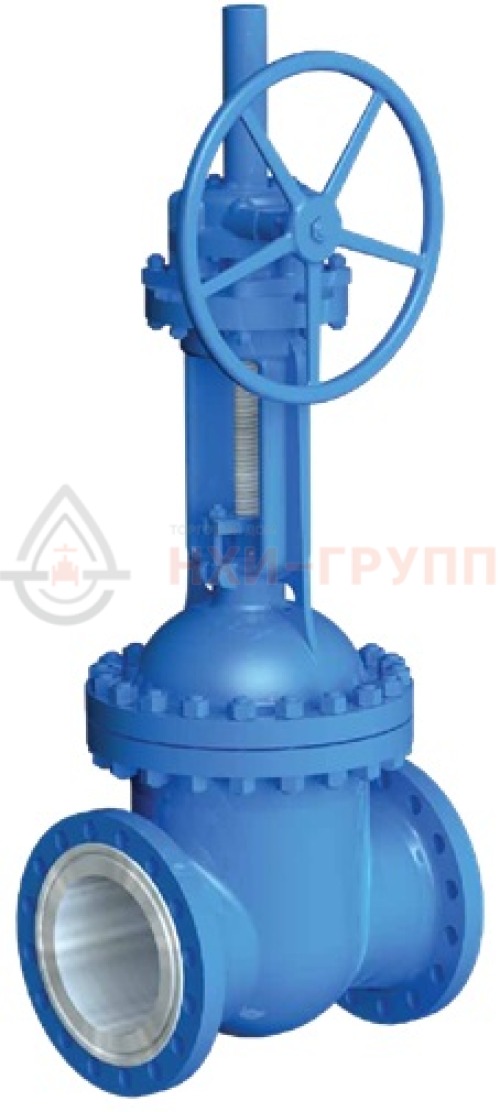

Задвижка клиновая литая с выдвижным шпинделем фланцевая с редуктором 30нж576нж DN 250 PN 6,3
Хорошо подходит для магистральных трубопроводов с высокой скоростью движения сред при давлении до 6,3 МПа. Отличается высоким классом герметичности («А»), надежностью и способностью транспортировать различные жидкие/газообразные среды с температурой выше -60С.
Задвижка 30нж576нж DN 250 отличается малыми усилиями при закрытии и высокой герметичностью. Исполнение запорного органа – клиновое с двумя дисками, обеспечивающее дополнительное заклинивающее усилие. При вращении маховика шпиндель и клин начинают поступательно перемещаться, открывая/закрывая проход рабочей среды.
Коррозионностойкая задвижка 30нж576нж DN 250 может использоваться только в качестве запорной арматуры, поскольку не имеет промежуточных положений кроме «открыто/закрыто». Запрещено применять в качестве регулирующей арматуры.
Задвижка 30нж576нж DN 250 используется в качестве запорного устройства на трубопроводах, предназначенных для переноса воды, воздуха, пара, аммиака, природного газа и нефтепродуктов при максимальном давлении среды 6,3 Мпа и температуре до +565 °С. Изготовляется и поставляется по ТУ 3741-001-09212465-2016 из нержавеющей стали. Отличается относительно простой конструкцией, высокой герметичностью потока в любом направлении, ручным управлением с помощью редуктора.
- Номинальный диаметр — 250 мм.
- Номинальное давление — 6,3 МПа (PN 63 бар).
- Температура проводящей среды — от -60 ºC до +565 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью редуктора).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме «маховиком вниз».
Корпус задвижки 30нж76нж изготавливают путем отливки с последующей термообработкой и гальванизацией, шпиндель и клин — из нержавеющей стали с высокой устойчивостью к коррозии. Дополнительная наплавка на кольцах кожуха, диска и клина обеспечивает повышенную надежность изделия, повышает его срок службы.
В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке. Кольца сальника выполнены из ТРГ, это обеспечивает повышенную герметичность и снижает трение, фрикционное изнашивание штока.
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: сталь 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной или анкерный: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с кольцами из ТРГ.
Присоединение к трубопроводу — по ГОСТ 12815-80, исполнение 7, ряд 2.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 24 месяца после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150, категория — 1.
Температура окружающей среды — более -60°С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815-80, исполнение 7, ряд 2. Ответные фланцы — по ГОСТ 12820–80 и ГОСТ 12821-80. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями.
Просьба указывать необходимость поставки дополнительного оборудования при оформлении заказа. На складе представлен широкий ассортимент комплектующих деталей. Уточняйте у наших менеджеров.
Долгие годы наше предприятие успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы изготавливаем запорную и регулирующую трубопроводную арматуру из различных марок углеродистой, низколегированной, нержавеющей и молибденосодержащей стали, алюминия, чугуна. Наши изделия имеют диаметр от 6 до 2000 мм и предназначены для работы под давлением от 6 до 700 кгс/см².
У нас вы можете купить 30нж576нж DN 250 на выгодных условиях. Узнать подробнее о характеристиках продукции, сроках поставки изделий, вы можете у наших операторах по указанному телефону.
