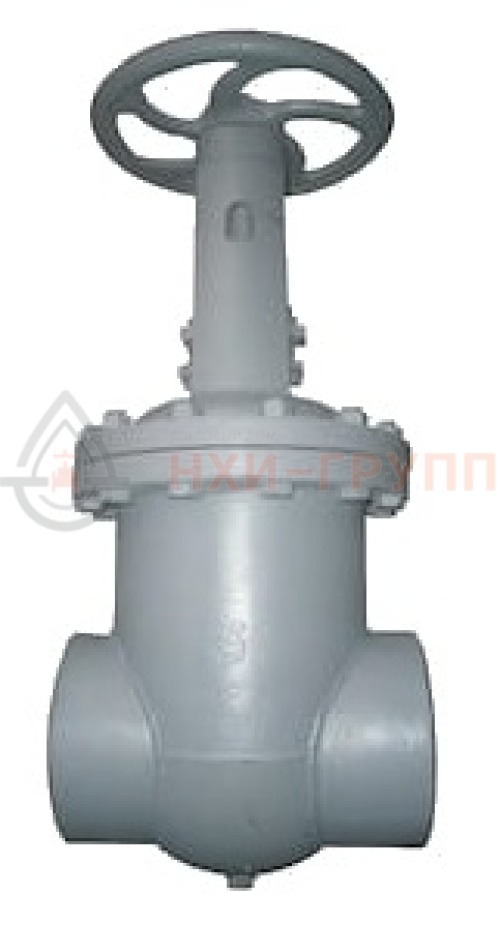

Задвижка клиновая штампосварная с выдвижным шпинделем под приварку ручная 30с65нж DN 50 PN 2,5 МПа
Идеально подходит для ответственных систем с невысоким давлением, где важнейшим параметром является герметичность и ограниченность пространства. Устанавливается на трубопроводы, транспортирующие воду, пар, масло, нефть и жидкие нефтепродукты рабочей температурой до 300°С.
Задвижки клиновые 30с65нж DN 50 в штампосварном корпусе используются только в качестве запорной арматуры, их режим работы предполагает только два положения: открыто/закрыто. Клин присоединен к шпинделю, на другом конце которого закреплен маховик. Открытие или закрытие задвижки происходит за счет перемещения клина относительно проходного сечения в корпусе задвижки.
Штампосварные корпуса обеспечивают меньшую массу и строительную длину по сравнению с литыми задвижками. Это существенно упрощает монтаж и позволяет применять данный тип запорной арматуры в местах с ограниченным рабочим пространством. Управление ручное через маховик. Шпиндель – выдвижной.
Полнопроходность задвижки 30с46нж позволяет беспрепятственно перемещаться по трубопроводу очистным и диагностирующим устройствам. Клин задвижки способен самоустанавливаться по уплотнительным кольцам корпуса, обеспечивая большую стабильность показателей герметичности изделия в нейтральных средах с температурой до 300°С.
Задвижка 30с65нж DN 50 – запорная арматура, монтируемая трубопроводах, переносящих неагрессивные жидкие/газообразные среды. Изготавливается и поставляется по ТУ 3741-001-09212465-2016. Задвижка присоединяется к трубопроводу с помощью приварки. Отличается простой штампосварной конструкцией, меньшей массой и строительной длиной по сравнению с литыми аналогами.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — от -40 до +425°С.
- Страна производства — Россия.
- Направление подачи среды – любое.
- Управление – ручное (с помощью маховика).
- Установочное положение задвижки – любое, кроме «маховиком вниз». Вертикальное, горизонтальное, под углом, не превышающим значение 90°. Рекомендации при установке – при расположении под углом более 15° необходимо устанавливать опоры под задвижку.
- Присоединение к трубопроводу – приварка. Разделка кромок осуществляется под трубу заказчика.
Внешняя отличительная особенность – наличие на корпусе ребер жесткости корпуса. Корпус задвижки изготовлен из углеродистой стали. Запорный орган представляет из себя упругий клин с уплотнительными кольцами из нержавеющей стали с боковыми направляющими поверхностями. Коррозионностойкая наплавка из нержавеющей стали на уплотнительных поверхностях колец корпуса и клина повышает надежность и увеличивает срок службы изделия.
В качестве уплотнительного элемента используется сальниковая набивка. Кольца сальникового узла из ТРГ снижают фрикционный износ шпинделя и увеличивают долговечность сальникового уплотнения.
- Корпус: сталь 20
- Крышка: сталь 20
- Диск: сталь 20
- Шпиндель: сталь 20Х13
- Уплотнение в корпусе: нержавеющая наплавка ЦН-6Л
- Уплотнение на диске: нержавеющая наплавка ЦН-6Л
- Уплотнение шпинделя: ТРГ
- Ходовая гайка: БрАЖМц 10-4-4
- Крепежные изделия (гайка, шпилька): сталь 35
- Прокладки: ТРГ, ПОН
- Маховик: сталь 20
- Кольцо в корпусе: сталь 12Х18Н9ТЛ
- Заглушка: картон
Герметичность по классу «В» по ГОСТ 9544-2015. Уплотнение шпинделя – сальниковое, с набивкой кольцами из ТРГ. Имеется паронитовая прокладка между корпусом и крышкой.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — более 500 циклов в пределах гарантийного срока.
У1, ГОСТ 15150. Категория 1.
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
Задвижки, предназначенные для работы с газообразными средами, проходят дополнительную опрессовку воздухом. При заказе таких комплектаций необходимо делать пометку: «газ».
- термочехол.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется большой ассортимент изделий и комплектующих. Всю необходимую информацию вы можете получить у наших менеджеров.
Долгие годы наше предприятие обеспечивает объекты химической, нефтегазовой, нефтехимической и энергетической отрасли запорной и регулирующей трубопроводной арматурой. Материал изготовления – углеродистая, низколегированная, нержавеющая сталь, чугун. Диаметр задвижек – от 6 до 2000 мм, давление от 6 до 700 кгс/см². Мы гарантируем высокое качество поставляемой продукции и четкое соблюдение сроков поставки, указанных в договоре.
