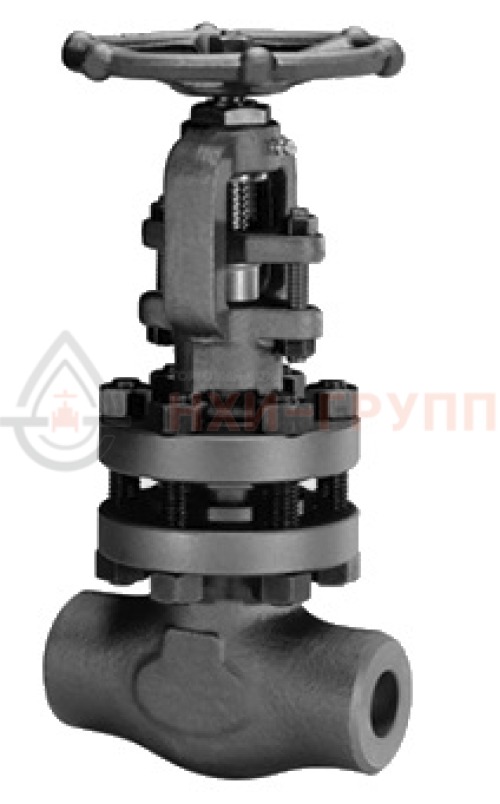

Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30лс41нж DN 15 PN 1,6 МПа ХЛ1, корпус ст. 09Г2С, класс герметичности «А» по ГОСТ 9544-2015

логотип завода НефтеХимИнженеринг
Фото
Чертеж
Арт. A00000000027177
20 рабочих дней
5 200 ₽
Цена актуальная на 06-02-2023
Без учета НДС
Доставка и оплата
Доступна отсрочка платежа

Условия и детали уточняйте у менеджера

Предоставляется расширенная гарантия на товар

Предложения поставщиков
Состояние Склад Цена
Новый
Новый
НефтеХимИнжиниринг
5 200 ₽
Детали
Характеристики
Артикул
A00000000027177
Таблица фигур
30лс41нж
Стандарт
ТУ 3741-001-09212465-2016
Вид затвора
Клиновая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Под приварку
Тип привода
Ручной
DN, мм
15
PN, кгс/см²
16
Материал корпуса
Хладостойкая сталь
Рабочая среда
Жидкие и газообразные среды (вода, воздух, пар, нефть, азот, природный газ, аммиак, жидкие нефтепродукты и углеводороды, масляные фракции и другие, среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год)
Температура рабочей среды, °С
От -60 до +425
Температура окружающего воздуха, °С
От -60 до +60
Климатическое исполнение
ХЛ1
Класс герметичности
А
Приемка
ОТК
Назначенный срок службы, лет
10
Назначенный ресурс, циклов
1700
Наработка на отказ, циклов
500
Гарантия
12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю
Масса, кг
2.2
Описание

Задвижка кованая стальная клиновая с выдвижным шпинделем под приварку ручная 30лс41нж DN 15

Универсальная клиновая задвижка 30лс41нж DN 15 российского производства, выполненная из хладостойкой стали. Может применяться в различных средах при температуре от -60 °С.

Стальные кованые задвижки предназначены для установки на трубопроводы в качестве запорного устройства. Высокий класс герметичности («А»), надежность и  возможность работы с различными средами позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.

Применение

Задвижка 30лс41нж DN 15 применяется исключительно в роли запорной арматуры. Запирающий элемент движется перпендикулярно потоку рабочей среды и устанавливается в двух крайних положениях: открыто и закрыто. Корпуса задвижек — полнопроходные, что обеспечивает беспрепятственный проход рабочей среды через задвижку и помогает сохранить рабочее давление в системах трубопроводов.

Они активно применяются при организации систем промышленных трубопроводов, технологических линий нефтеперерабатывающих, нефтехимических, химических, лакокрасочных, газовых и других промышленных предприятий, транспортирующих жидкие, газообразные рабочие среды. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.

Рабочая среда вода, пар, нефть, жидкие и газообразные нефтепродукты, природный газ, растворы пенообразователей и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.

Задвижка 30лс41нж DN 15 — это универсальная и надежная задвижка, способная применяться во многих случаях. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается высокой герметичностью затвора за счет наклонного расположения запирающего элемента по отношению к поверхностям седел, большой строительной высотой.

Малое гидравлическое сопротивление задвижек делает их особенно ценными при использовании на трубопроводах, через которые постоянно движется среда с большой скоростью.
Характеристики
  • Номинальный диаметр — 15 мм.
  • Номинальное давление — 1,6 МПа (PN 16 бар).
  • Температура проводящей среды — от −60°С до +450°С.
  • Страна производства — Россия.
  • Управление — ручное (маховиком).
  • Присоединение к трубопроводу – под приварку. Разделка кромок под трубу заказчика.
  • Установочное положение – любое, кроме «маховиком вниз».
Материалы

Корпус клиновой задвижки 30лс41нж DN 15 выполнен из хладостойкой стали ковано-сварным методом, обеспечивающим надежность и стойкость к износу. Клин – из нержавеющей стали с высокой стойкостью к коррозии. Сальник выполнен из ТРГ, который под давлением образует гомогенную массу, что позволяет контролировать протечки при относительно меньших усилиях затяжки.

Комплектация:
  1. Корпус: сталь 09Г2С
  2. Крышка: сталь 09Г2С
  3. Клин (диски): сталь 20Х13
  4. Шпиндель: сталь 14Х17Н2
  5. Гайка шпинделя: латунь ЛС59-1
  6. Гайка: сталь 35Х
  7. Шпилька, болт: сталь 45Х
  8. Болт откидной или анкерный: сталь 40Х
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
  10. Набивка сальника: ТРГ
  11. Маховик: сталь 25
  12. Наплавка на кольце в корпусе: сталь 07Х25Н13
  13. Наплавка на клине: сталь 13Х25Т

    Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение в затворе осуществляется по схеме «металл-металл». Герметичность в соединении «корпус-крышка» и по шпинделю обеспечивается уплотнениями (прокладкой, кольцами сальника) из ТРГ. Может устанавливаться с любой стороны по направлению подачи среды.

    Показатели надежности
    • полный средний срок службы — 30 лет;
    • назначенный ресурс — 2 500 циклов;
    • гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
    • гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
    Климатическое исполнение

    ХЛ1, ГОСТ 15150. Категория – 1.

    Температура окружающей среды — -60…+40 °С.

    Комплект поставки
    • полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
    • комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
    • комплект эксплуатационной и разрешительной документации на задвижку.
    Дополнительная комплектация
    • термочехол.

    Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

    Производство
    «НефтеХимИнжиниринг» — один из крупнейших производителей трубопроводной арматуры на российском рынке.

    На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.

    Наша продукция полностью отвечает современным требованиям российских и зарубежных заказчиков, показателям безопасности, долговечности и экологичности. Высокие эксплуатационные характеристики нашей продукции — результат использования современного оборудования, работы квалифицированного персонала и внедрения системы управления качеством.

    Мы гарантируем точное соблюдение условий и сроков договора, высокое качество задвижек 30лс41нж DN 15.

    Содействие в проектировании
    Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
    Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
