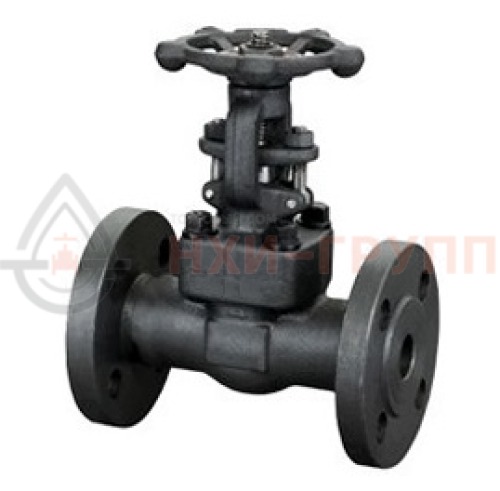

Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30лс41нж DN 15
Стальные кованые задвижки предназначены для установки на трубопроводы в качестве запорного устройства. Высокий класс герметичности («А»), надежность и возможность работы с различными средами позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.
Задвижка 30лс41нж DN 15 применяется исключительно в роли запорной арматуры. Запирающий элемент движется перпендикулярно потоку рабочей среды и устанавливается в двух крайних положениях: открыто и закрыто. Корпуса задвижек — полнопроходные, что обеспечивает беспрепятственный проход рабочей среды через задвижку и помогает сохранить рабочее давление в системах трубопроводов.
Они активно применяются при организации систем промышленных трубопроводов, технологических линий нефтеперерабатывающих, нефтехимических, химических, лакокрасочных, газовых и других промышленных предприятий, транспортирующих жидкие, газообразные рабочие среды. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.
Задвижка 30лс41нж DN 15 — это универсальная и надежная задвижка, способная применяться во многих случаях. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается высокой герметичностью затвора за счет наклонного расположения запирающего элемента по отношению к поверхностям седел, большой строительной высотой.
- Номинальный диаметр — 15 мм.
- Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — от −60°С до +450°С.
- Страна производства — Россия.
- Управление — ручное (маховиком).
- Присоединение к трубопроводу – муфтовое.
- Установочное положение – любое, кроме «маховиком вниз».
- Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80.

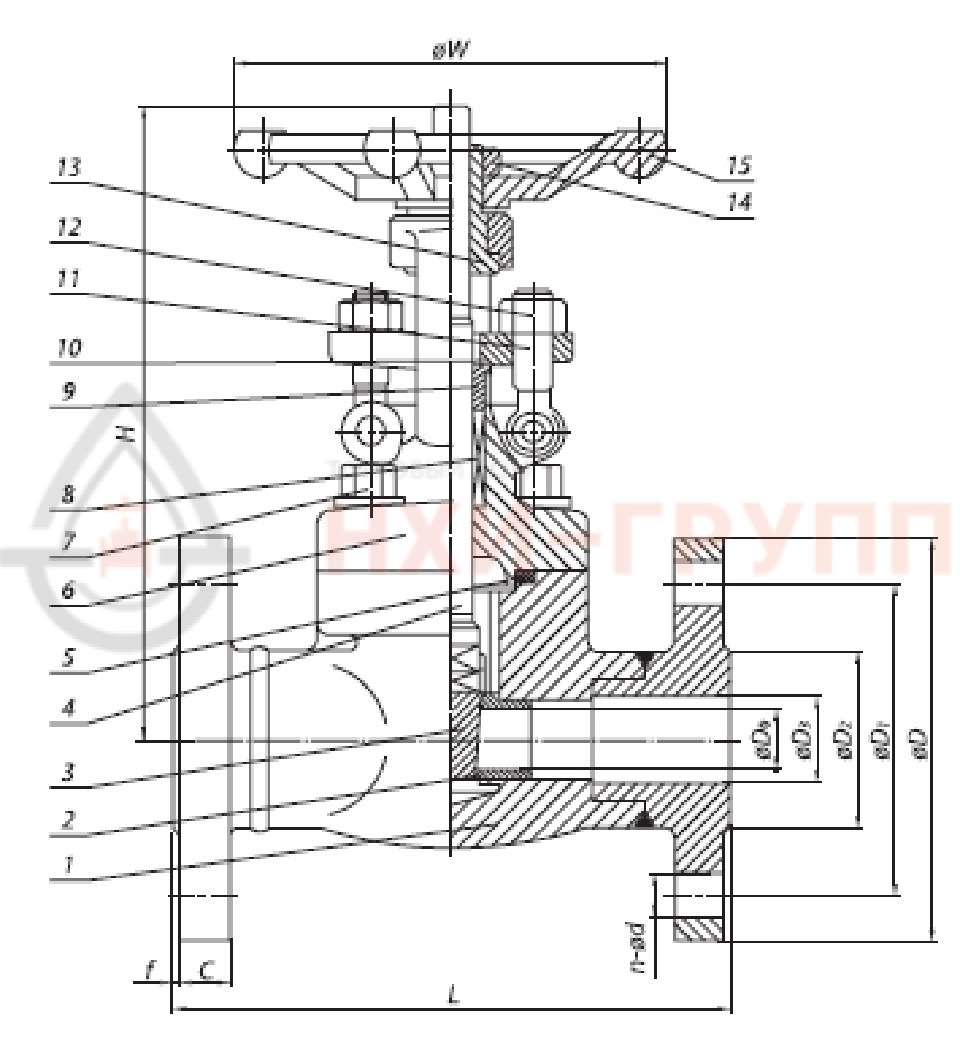

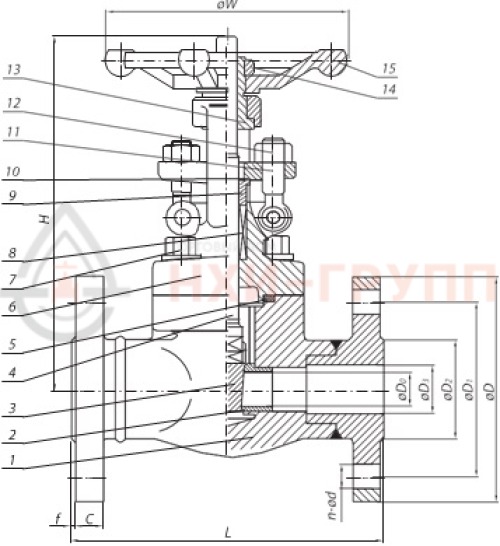

Корпус клиновой задвижки 30лс41нж DN 15 выполнен из хладостойкой стали ковано-сварным методом, обеспечивающим надежность и стойкость к износу. Клин – из нержавеющей стали с высокой стойкостью к коррозии. Сальник выполнен из ТРГ, который под давлением образует гомогенную массу, что позволяет контролировать протечки при относительно меньших усилиях затяжки.
- Корпус: сталь 09Г2С
- Крышка: сталь 09Г2С
- Клин (диски): сталь 20Х13
- Шпиндель: сталь 14Х17Н2
- Гайка шпинделя: латунь ЛС59-1
- Гайка: сталь 35Х
- Шпилька, болт: сталь 45Х
- Болт откидной или анкерный: сталь 40Х
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Наплавка на кольце в корпусе: сталь 07Х25Н13
- Наплавка на клине: сталь 13Х25Т
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение в затворе осуществляется по схеме «металл-металл». Герметичность в соединении «корпус-крышка» и по шпинделю обеспечивается уплотнениями (прокладкой, кольцами сальника) из ТРГ. Может устанавливаться с любой стороны по направлению подачи среды.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 2 500 циклов;
- гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
ХЛ1, ГОСТ 15150. Категория – 1.
Температура окружающей среды — -60…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
- ответные фланцы с крепежными деталями и прокладками (при поставке фланцевой задвижки с ответными фланцами);
- термочехол.
Исполнение фланцевое по ГОСТ 12815-80. Под заказ возможно изготовление фланцев с любым исполнением. По требованию заказчика осуществляется поставка в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.
На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.
Мы гарантируем точное соблюдение условий и сроков договора, высокое качество задвижек 30лс41нж DN 15.
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
