Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30нж99нж DN 15
Используется в качестве запорной арматуры для герметизации трубопроводной системы в различных областях промышленности. Высокий класс герметичности («А»), надежность и длительный срок службы позволяет применять ее на нефтехимических объектах, газовой отрасли, в системах отопления, канализации и водоснабжения.
Задвижка 30нж99нж DN 15 применяется исключительно в качестве запорного устройства и работает только в двух режимах – открыто и закрыто, без промежуточных фаз. Не подходит для регулировки потока рабочей среды и иных параметров.
В задвижках имеется клиновый затвор, образованный двумя дисками, расположенными под углом друг к другу. Данное исполнение востребовано в трубопроводных системах с высоким давлением. Управление – ручное. Штурвал (маховик) передает усилие от оператора на шпиндель. Шпиндель и клин опускаются, открывая или закрывая проходное отверстие.
Задвижка 30нж99нж DN 15— компактное запорное устройство, применяемое для транспортировки различных сред, не агрессивных к материалам изделия, с максимальной температурой до 425ºС и давлением среды 2,5 МПа. Изготовляется и поставляется по ТУ 3741-001-09212465-2016.
- Номинальный диаметр — 15 мм.
- Номинальное давление — 2,5 МПа (PN 25 бар).
- Температура проводящей среды — от – 60 до +565ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «маховиком вниз».
- Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80.

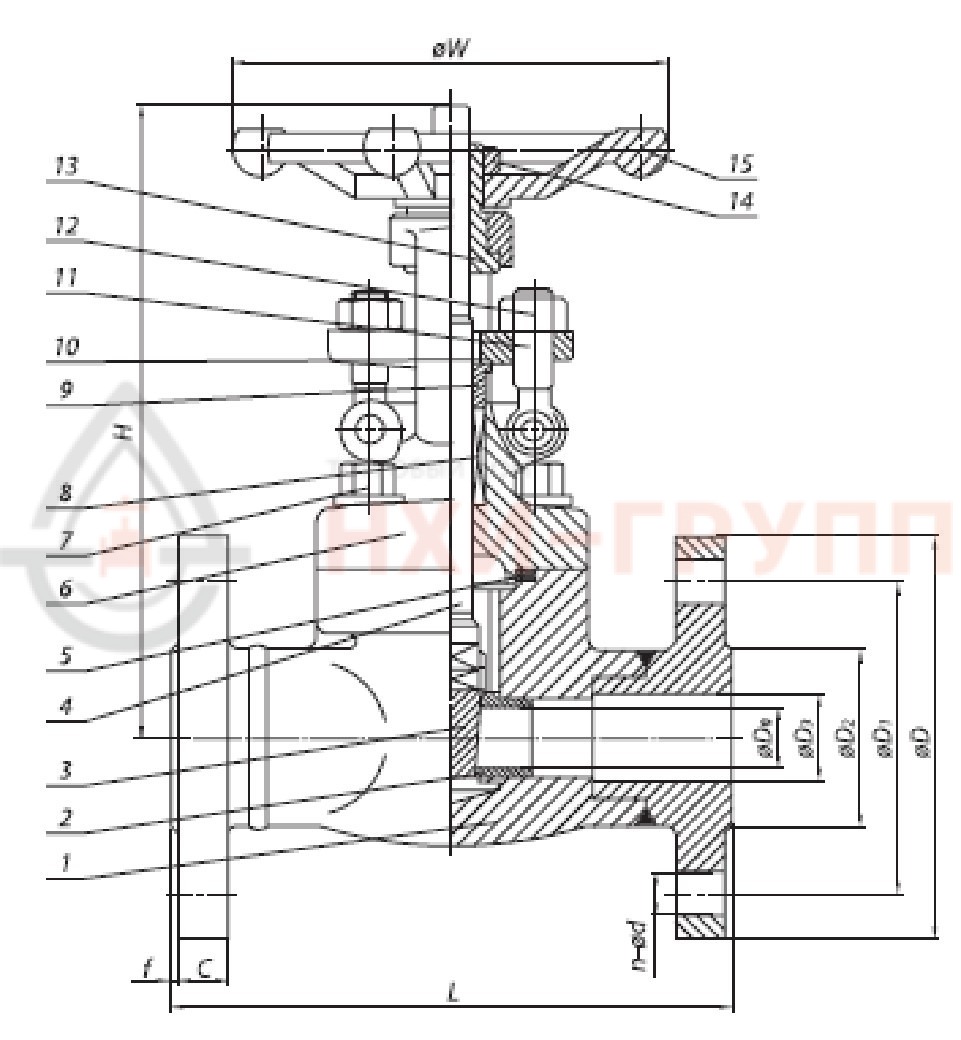

Основные детали задвижки 30нж99нж DN 15 производят из нержавеющей стали. Это обеспечивает высокую коррозионную стойкость изделия даже в агрессивных средах и сложных климатических условиях. Сальниковое уплотнение – графитовое.
- Корпус: сталь 12Х18Н10Т
- Седло: сталь 12Х18Н10Т
- Клин (диски): сталь 12Х18Н10Т
- Шпиндель: сталь 12Х18Н10Т
- Прокладка: сталь 12Х18Н10+графит
- Крышка: сталь 12Х18Н10Т
- Болт: сталь 45Х14Н14В2М
- Уплотнение: графит
- Сальник: сталь 12Х18Н10Т
- Крышка сальника: сталь 12Х18Н10Т
- Болт откидной: сталь 12Х18Н10Т
- Гайка: сталь 12Х18Н10Т
- Гайка штока: сталь12Х18Н10Т
- Стопорная гайка: сталь 12Х18Н10Т
- Маховик: сталь 20
Герметичность по классу «А» по ГОСТ 9544-2015. Задвижка 30нж99нж DN 15 уплотняется в двух местах – в узле крышка/корпус (нержавеющая графитизированная прокладка) и в месте входа шпинделя в крышку сальниковым графитовым уплотнением.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации устройства;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150.
Температура окружающей среды — -60…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе необходимо делать пометку: «газ».
- ответные фланцы с крепежными деталями и прокладками (при поставке фланцевой задвижки с ответными фланцами);
- термочехол.
Исполнение фланцевое по ГОСТ 12815-80. Под заказ возможно изготовление фланцев с любым исполнением. По требованию заказчика осуществляется поставка в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе представлен широкий ассортимент комплектующих. Подробности уточняйте у наших менеджеров.
