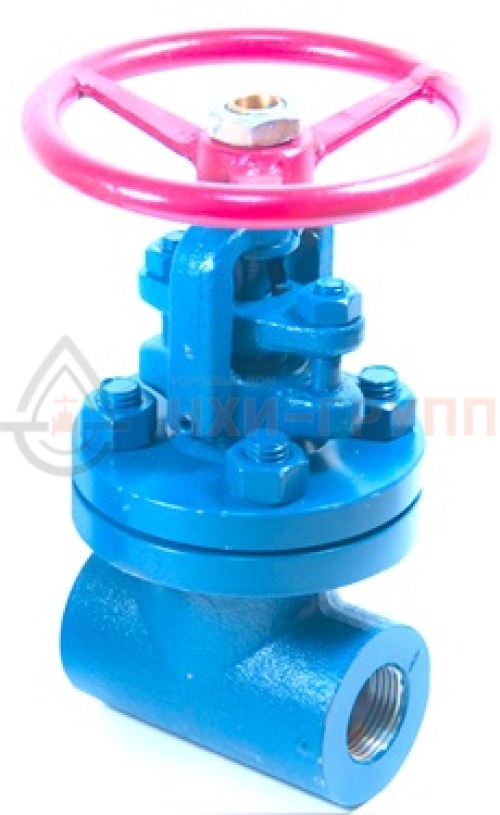

Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 30нж15нж1 DN 15
Отличаются высоким запасом прочности, классом герметичности «А», ручным управлением и способностью транспортировать различные жидкие/газообразные среды с температурой до 565ºC. Могут применяться их в разнообразных проектах, от малых до крупных перерабатывающих предприятий.
Основной рабочий элемент — двухдисковый клин. У выдвижного шпинделя имеется сальниковое уплотнение, предупреждающее частое заклинивание. Задвижка 30нж15нж1 DN 15 отличается малыми усилиями при закрытии и высокой герметичностью. При вращении маховика шпиндель и клин начинают поступательно перемещаться, открывая/закрывая проход рабочей среды.
Задвижка 30нж15нж1 DN 15 может использоваться только в качестве запорной арматуры, поскольку она не имеет промежуточных положений кроме «открыто/закрыто». Запрещено применять в качестве регулирующей арматуры. Конструкция с выдвижным шпинделем обеспечивает небольшую строительную длину и большую высоту. Выпускается в корпусе из двух штампованных деталей, соединенных сваркой. Это позволяет исключить дефекты литья, снизить себестоимость производства и вес арматуры, повысить качество сборки и общий эксплуатационный ресурс задвижки.
Задвижка 30нж15нж1 DN 15 — запорное устройство широкого спектра действия, способное эксплуатироваться в различных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией и небольшой строительной длиной, ручным управлением с помощью маховика.
- Номинальный диаметр — 15 мм.
- Номинальное давление — 4 МПа (PN 40 бар).
- Температура проводящей среды — от -60 ºC до +565ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — маховиком вверх при горизонтальном расположении трубопровода. В случае вертикального расположения трубопровода, задвижка 30нж15нж1 должна располагаться горизонтально, с углом отклонения от вертикали не более 90° градусов в любую сторону. Расположение «маховиком вниз» запрещено.
- Присоединение к трубопроводу — коническая муфта с внутренней дюймовой резьбой.
Корпус изделия выполнен из прочной коррозионностойкой молибденосодержащей стали марки 10Х17Н13М2Т. Детали запорного узла задвижек и остальные узлы выполнены из нержавеющей и молибденосодержащей стали с повышенной износостойкостью, что существенно увеличивает срок службы арматуры.
- Корпус: сталь 10Х17Н13М2Т
- Седло: сталь 10Х17Н13М2Т
- Клин (диски): сталь 10Х17Н13М2Т
- Шпиндель: сталь 10Х17Н13М2Т
- Прокладка: сталь 12Х18Н9 + графит
- Крышка: сталь 10Х17Н13М2Т
- Болт: сталь 35Х
- Уплотнение: графит
- Сальник: сталь 12Х18Н10Т
- Крышка сальника: сталь 12Х18Н10Т
- Болт откидной: сталь 12Х18Н10Т
- Гайка: сталь 12Х18Н10Т
- Гайка штока: сталь 20Х13
- Стопорная гайка: сталь 12Х18Н10Т
- Маховик: сталь 20
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая нержавеющая графитированная прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с графитовым уплотнением.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150, категория — 1.
Температура окружающей среды — от -60 до +40 °С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- термочехол.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
