Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 30нж15нж1 DN 15
Отличаются высоким запасом прочности, классом герметичности «А», ручным управлением и способностью транспортировать различные жидкие/газообразные среды с температурой до 565ºC. Могут применяться их в разнообразных проектах, от малых до крупных перерабатывающих предприятий.
Основной рабочий элемент — двухдисковый клин. У выдвижного шпинделя имеется сальниковое уплотнение, предупреждающее частое заклинивание. Задвижка 30нж15нж1 DN 15 отличается малыми усилиями при закрытии и высокой герметичностью. При вращении маховика шпиндель и клин начинают поступательно перемещаться, открывая/закрывая проход рабочей среды.
Задвижка 30нж15нж1 DN 15 может использоваться только в качестве запорной арматуры, поскольку она не имеет промежуточных положений кроме «открыто/закрыто». Запрещено применять в качестве регулирующей арматуры. Конструкция с выдвижным шпинделем обеспечивает небольшую строительную длину и большую высоту. Выпускается в корпусе из двух штампованных деталей, соединенных сваркой. Это позволяет исключить дефекты литья, снизить себестоимость производства и вес арматуры, повысить качество сборки и общий эксплуатационный ресурс задвижки.
Задвижка 30нж15нж1 DN 15 — запорное устройство широкого спектра действия, способное эксплуатироваться в различных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Отличается относительно простой конструкцией и небольшой строительной длиной, ручным управлением с помощью маховика.
- Номинальный диаметр — 15 мм.
- Номинальное давление — 4 МПа (PN 40 бар).
- Температура проводящей среды — от -60 ºC до +565 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — маховиком вверх при горизонтальном расположении трубопровода. В случае вертикального расположения трубопровода, задвижка 30нж15нж1 должна располагаться горизонтально, с углом отклонения от вертикали не более 90° градусов в любую сторону. Расположение «маховиком вниз» запрещено.
- Присоединение к трубопроводу — фланцевое по ГОСТ 33259-2015.
Корпус изделия выполнен из прочной коррозионностойкой молибденосодержащей стали марки 10Х17Н13М2Т. Детали запорного узла задвижек и остальные узлы выполнены из нержавеющей и молибденосодержащей стали с повышенной износостойкостью, что существенно увеличивает срок службы арматуры.

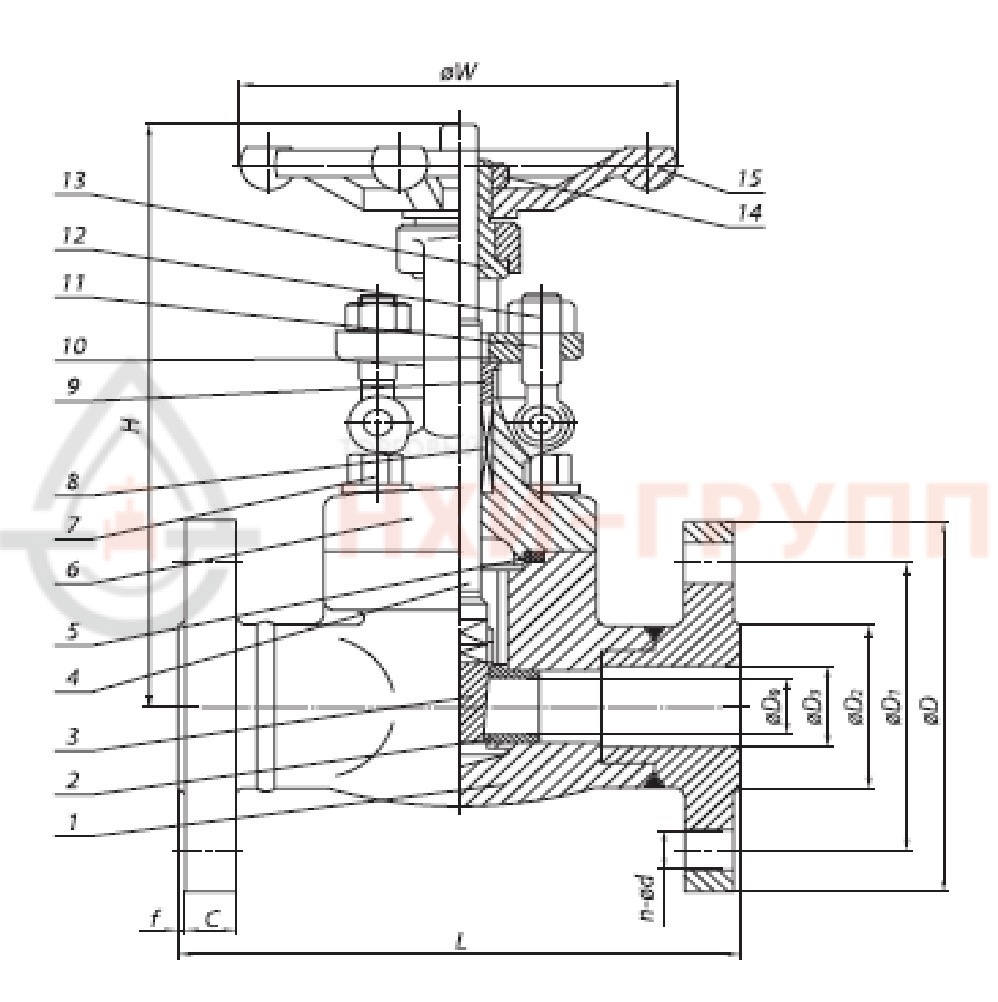

- Корпус: сталь 10Х17Н13М2Т
- Седло: сталь 10Х17Н13М2Т
- Клин (диски): сталь 10Х17Н13М2Т
- Шпиндель: сталь 10Х17Н13М2Т
- Прокладка: сталь 12Х18Н9 + графит
- Крышка: сталь 10Х17Н13М2Т
- Болт: сталь 35Х
- Уплотнение: графит
- Сальник: сталь 12Х18Н10Т
- Крышка сальника: сталь 12Х18Н10Т
- Болт откидной: сталь 12Х18Н10Т
- Гайка: сталь 12Х18Н10Т
- Гайка штока: сталь 20Х13
- Стопорная гайка: сталь 12Х18Н10Т
- Маховик: сталь 20
Допускается применение материалов с аналогичными или лучшими свойствами.
Герметичность по классу «А» по ГОСТ 9544-2015. В узле «корпус-крышка» имеется гладкая нержавеющая графитированная прокладка, гарантирующая герметичность сочленения. Шпиндель оборудован сальниковым модулем с графитовым уплотнением.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 по ГОСТ 15150, категория — 1.
Температура окружающей среды — от -60 до +40 °С.
Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы корпуса изготавливаются по ГОСТ 12815–80 на Ру 1,6 МПа. Ответные фланцы — по ГОСТ 12820–80 и ГОСТ 12821–80 на Ру 1,6 МПа. Присоединительные размеры и размеры уплотнительных поверхностей соответствуют ГОСТ 12815–80 исполнение 1 ряд 2. По требованию заказчика возможно другое исполнение изделий, а также поставка в комплекте с ответными деталями.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.
По всем вопросам приобретения задвижек 30нж15нж1 DN 15 обращайтесь к нашим специалистам по указанному в контактах телефону.
