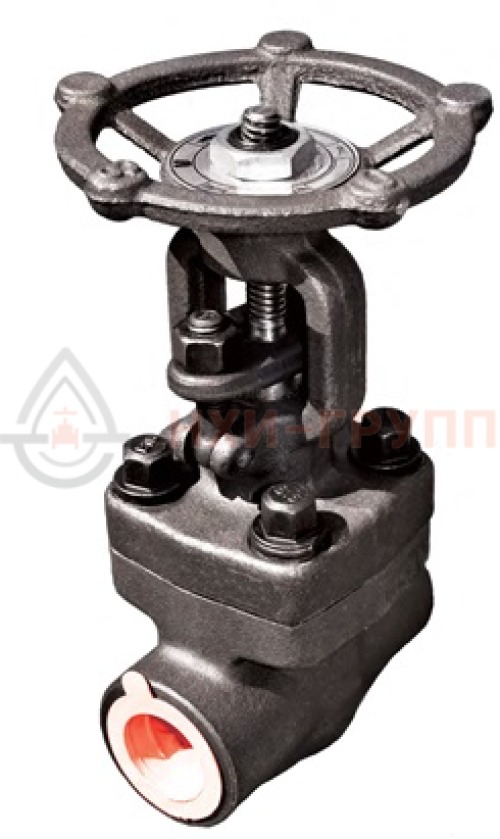

Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31лс16нж DN 15 PN 10,0 МПа ХЛ1, ст. 09Г2С

Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31лс16нж DN 15

Отличается высоким запасом прочности, классом герметичности «А», ручным управлением и способностью транспортировать различные жидкие/газообразные среды с температурой до 425ºC при давлении до 10 МПа, в том числе содержащие сероводород.

Задвижка 31лс16нж DN 15 клиновая с выдвижным шпинделем предназначена для работы с жидкими и газообразными веществами в нефтяной, газовой и других смежных отраслях промышленности. Основное назначение — перекрытие транспортируемых потоков рабочей среды, которая не должна содержать примесей, разрушающих материал конструкции.

Особенности конструкции: ходовая гайка и резьба шпинделя расположены снаружи корпуса. Шпиндель соединяется с затвором, крышкой и сальником, обеспечивая прочное сопряжение с СУ.

Задвижка 31лс16нж DN 15 может использоваться только в качестве запорной арматуры, поскольку не имеет промежуточных положений кроме «открыто/закрыто». Не предназначено для использования в качестве регулирующей арматуры. При вращении маховика шпиндель и клин движутся поступательно, открывая/закрывая проход рабочей среды.

Полнопроходная задвижка 31лс16нж DN 15 — универсальное запорное устройство, предназначенное для транспортировка различных сред, в том числе с содержанием сероводорода. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Выпускается в корпусе из двух штампованных деталей, соединенных сваркой. Это позволяет исключить дефекты литья, снизить себестоимость производства и вес арматуры, повысить качество сборки и общий эксплуатационный ресурс задвижки. Отличается относительно простой конструкцией, малым гидравлическим сопротивлением, ручным управлением с помощью маховика.

• Номинальный диаметр — 15 мм. Номинальное давление — 10 МПа (PN 100 бар).
• Температура проводящей среды — от -60 ºC до +425 ºC.
• Страна производства — Россия.
• Управление — ручное (с помощью маховика).
• Направление потока рабочей среды — с любой стороны.
• Установочное положение — любое, кроме положения «маховиком вниз».
• Присоединение к трубопроводу — муфтовое (с резьбой).

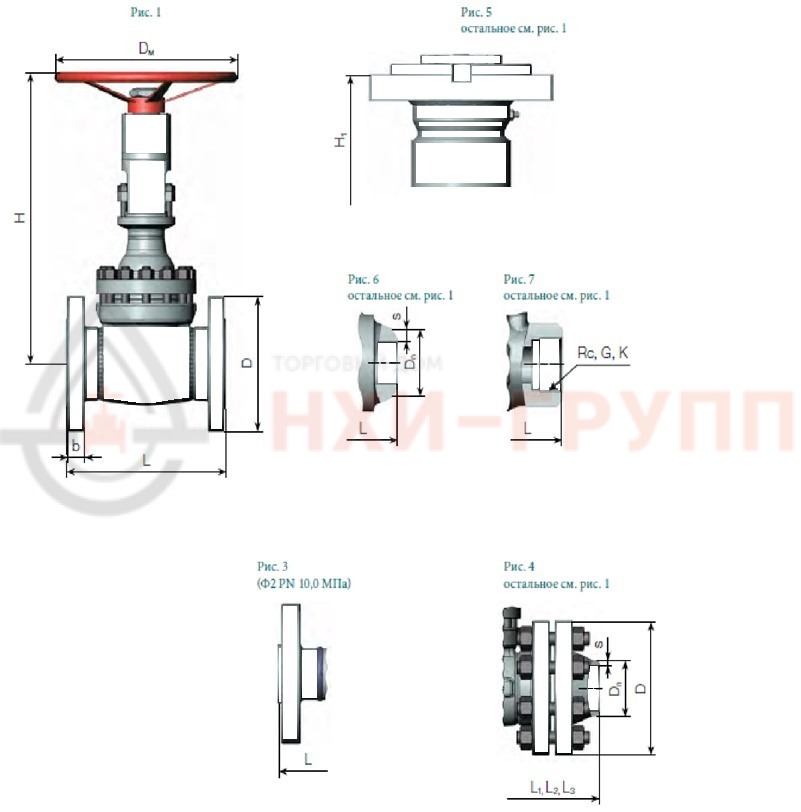

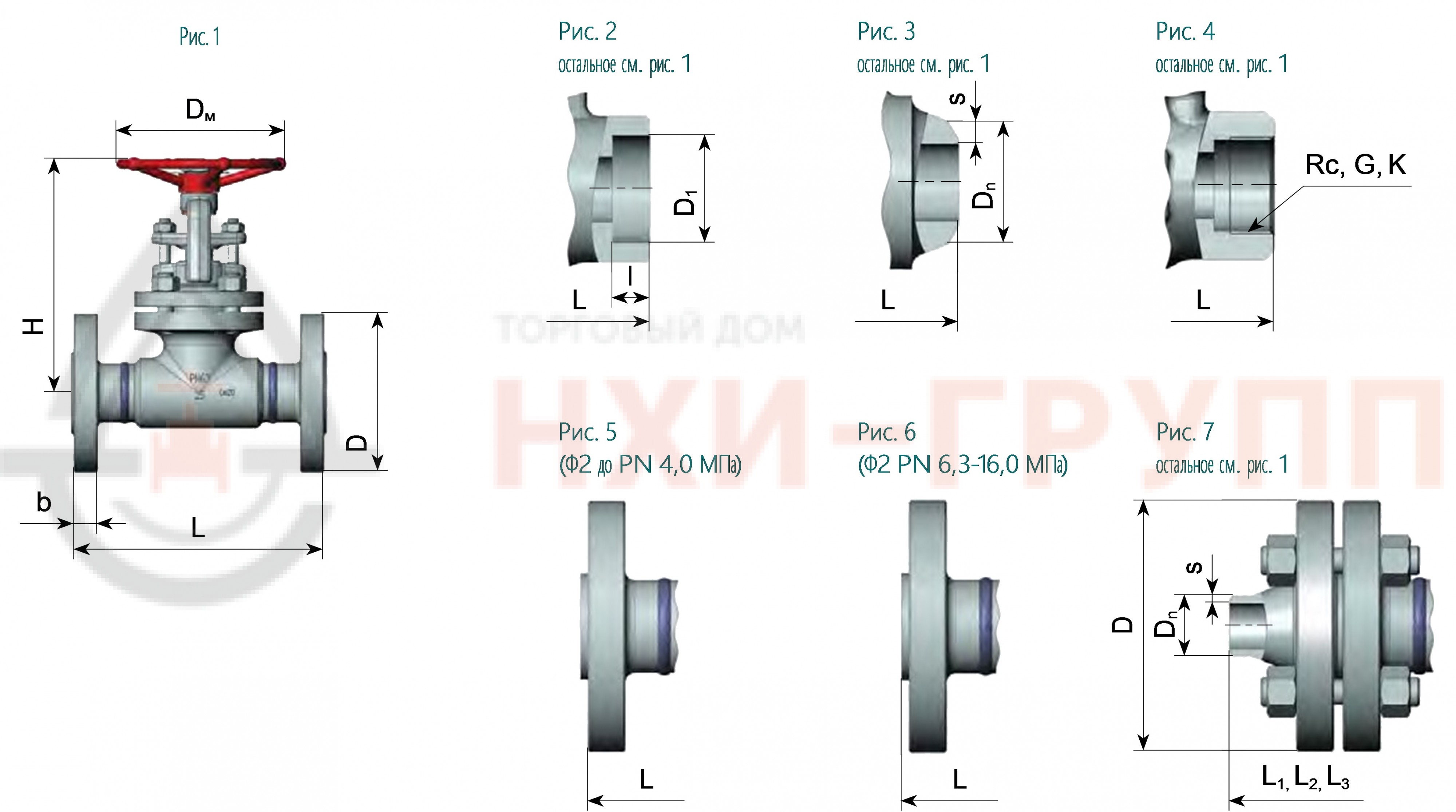

Основные корпусные детали задвижки 31лс16нж DN 15 производят из легированной стали, клин имеет жёсткую конструкцию и изготавливается из стали 20Х13. Кольца сальника выполнены из ТРГ. Это гарантирует высокую герметичность, снижение трения и фрикционного изнашивания штока.

1. Корпус: сталь 09Г2С
2. Корпус, крышка: сталь 09Г2С
3. Шпиндель: сталь 20Х13
4. Клин: сталь 20Х13
5. Втулка резьбовая: БрАЖМц 10-3-1,5
6. Седло: сталь 09Г2С с наплавкой износо- и коррозионно-стойкими материалами
7. Сальниковая набивка: ТРГ
8. Фланец ГОСТ 12821-80: сталь 20

Допускается применение материалов с аналогичными или лучшими свойствами, изготовление из стали 15ХМ, 15Х5М, 18ХГТ, 13ХФА.

Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение — сальниковое, с набивкой кольцами из терморасширенного графита.

• полный средний срок службы — 30 лет;
• назначенный ресурс — 2500 циклов;
• гарантийный срок эксплуатации — 12 месяцев после ввода задвижек в эксплуатацию при соблюдении потребителем всех норм и правил хранения, транспортировки, монтажа и эксплуатации изделий;
• гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.

ХЛ1 по ГОСТ 15150, категория —1.

Температура окружающей среды — от -60 до +40 °С.

Внимание! При заказе задвижек, предназначенных для транспортировки газообразных веществ, требуется ставить пометку «газ» из-за необходимости дополнительных пневмоиспытаний.

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями согласно спецификации на изделие;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек – согласно ведомости ЗИП, приложенной к договору поставки;
• комплект эксплуатационной и разрешительной документации на задвижку.

• термочехол.

Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется широкий ассортимент дополнительных деталей и комплектующих. Подробности вы можете уточнить у наших менеджеров.
