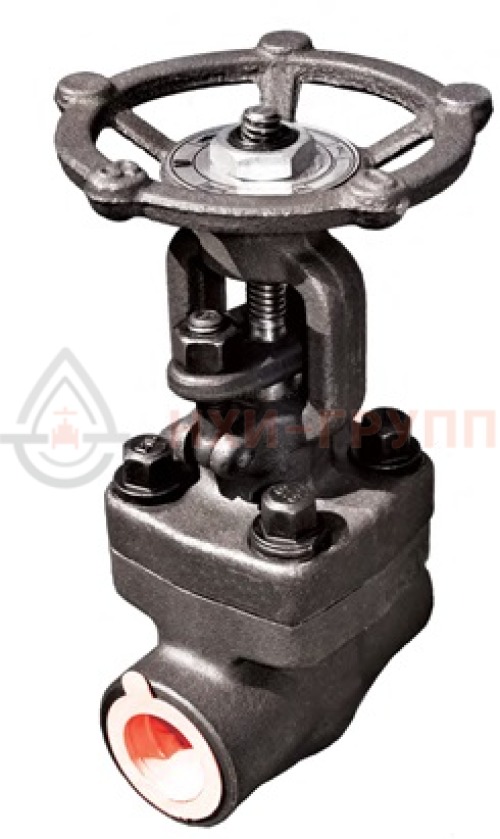

Задвижка кованая стальная клиновая с выдвижным шпинделем муфтовая ручная 31с45нж DN 15
Отличаются высоким запасом прочности, классом герметичности «А» и ручным управлением. Могут применяться их в разнообразных проектах, от малых до крупных перерабатывающих предприятий.
Задвижки клиновые 31с45нж DN 15 используются в качестве запирающего элемента, их режим работы предполагает только два положения: открыто/закрыто. Конструкция с выдвижным шпинделем обеспечивает небольшую строительную длину и большую высоту. Выпускается в корпусе из двух штампованных деталей, соединенных сваркой. Это позволяет исключить дефекты литья, снизить себестоимость производства и вес арматуры, повысить качество сборки и общий эксплуатационный ресурс задвижки.
Перекрытие проходного отверстия происходит с помощью запорного клинового элемента в виде заглушки с краями, расположенными под углом к направлению его движения. Задвижка 31с45нж DN15 применяются на технологических линиях нефтегазодобывающей и нефтегазо-перерабатывающей промышленности, энергетики и коммунального хозяйства.
Задвижка 31с45нж DN 15 – классическая запорная арматура, монтируемая на магистральных трубопроводах с повышенными требованиями по стойкости к коррозии. Может устанавливаться на технологических и транспортных трубопроводах, работающих с любыми средами за исключением агрессивных, способных повредить материалы задвижки. Изготавливается и поставляется по ТУ 3741-001-09212465-2016. Отличается простой комплектацией, малым гидравлическим сопротивлением и клиновидной запорной конструкцией.
- Номинальный диаметр — 15 мм.
- Номинальное давление — 16,0 МПа (PN 160 бар).
- Температура проводящей среды — до 425 ºC.
- Страна производства — Россия.
- Направление подачи среды – любое.
- Управление – ручное (маховиком).
- Установочное положение задвижки – любое, кроме «маховиком вниз».
- Присоединение к трубопроводу – коническая муфта с внутренней дюймовой резьбой.
Корпус клиновой задвижки выполнен из углеродистой стали ковано-сварным способом. Нержавеющий клин отличается высокой коррозионной стойкостью и износостойкостью. Сальник с набивкой кольцами из терморасширенного графита, образующего гомогенную массу под влиянием давления. Это позволяет контролировать протечки при относительно небольших усилиях затяжки.
- Корпус, крышка: сталь 20
- Шпиндель: сталь 20Х13
- Клин: сталь 20Х13
- Втулка резьбовая: БрАЖМц 10-3-1,5
- Седло: сталь 20 с наплавкой износо- и коррозионностойкими материалами
- Сальниковая набивка: ТРГ
Допускается изготовление деталей и уплотнительных поверхностей из других материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из ТРГ. Может устанавливаться с любой стороны по направлению подачи среды.
- полный средний срок службы — 30 лет;
- назначенный ресурс — 2500 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — более 500 циклов в пределах гарантийного срока.
У1, ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения. Категория 1 (с ручным исполнением).
Температура окружающей среды — -40…+40 °С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку.
Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред подвергаются гидро- и пневмоиспытаниям. При заказе таких комплектаций необходимо делать пометку: «газ».
- термочехол.
Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется большой ассортимент изделий и комплектующих. Всю необходимую информацию вы можете получить у наших менеджеров.
