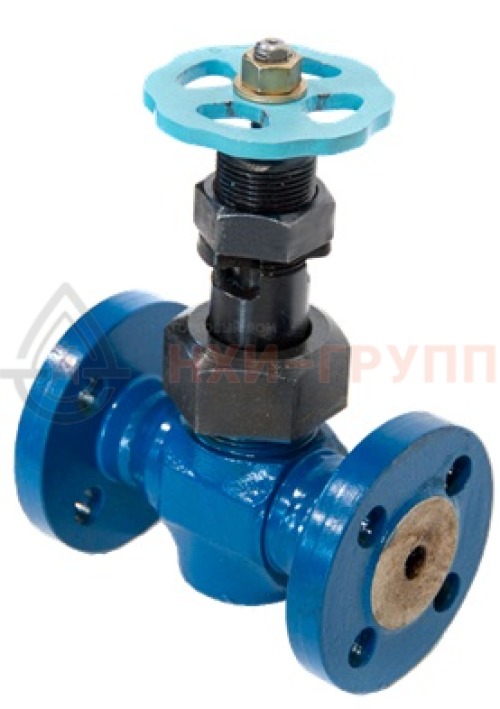

Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж45нж DN 15 PN 16,0 МПа УХЛ1, ст. 12Х18Н10Т

Задвижка кованая стальная клиновая с выдвижным шпинделем фланцевая ручная 31нж45нж DN 15

Отличаются высоким запасом прочности, классом герметичности «А» и ручным управлением. Могут применяться их в разнообразных проектах, от малых до крупных перерабатывающих предприятий.

Задвижки клиновые 31нж45нж DN 15 используются в качестве запирающего элемента, их режим работы предполагает только два положения: открыто/закрыто. Конструкция с выдвижным шпинделем обеспечивает небольшую строительную длину и большую высоту. Выпускается в корпусе из двух штампованных деталей, соединенных сваркой. Это позволяет исключить дефекты литья, снизить себестоимость производства и вес арматуры, повысить качество сборки и общий эксплуатационный ресурс задвижки.

Перекрытие проходного отверстия происходит с помощью запорного клинового элемента в виде заглушки с краями, расположенными под углом к направлению его движения. Задвижка 31нж45нж DN15 применяются на технологических линиях нефтегазодобывающей и нефтегазо-перерабатывающей промышленности, энергетики и коммунального хозяйства.

Задвижка 31нж45нж DN 15 – классическая запорная арматура, монтируемая на магистральных трубопроводах с повышенными требованиями по стойкости к коррозии. Может устанавливаться на технологических и транспортных трубопроводах, работающих с любыми средами за исключением агрессивных, способных повредить материалы задвижки. Изготавливается и поставляется по ТУ 3741-001-09212465-2016. Отличается простой комплектацией, малым гидравлическим сопротивлением и клиновидной запорной конструкцией.

• Номинальный диаметр — 15 мм.
• Номинальное давление — 16,0 МПа (PN 160 бар).
• Температура проводящей среды —от -60 до 565 ºC.
• Страна производства — Россия.
• Направление подачи среды – любое.
• Управление – ручное (маховиком).
• Установочное положение задвижки – любое, кроме «маховиком вниз».
• Присоединение к трубопроводу – фланцевое с присоединительными размерами по ГОСТ 12815-80.

Корпус клиновой задвижки выполнен из нержавеющей стали ковано-сварным способом. Нержавеющий клин отличается высокой коррозионной стойкостью и износостойкостью. Сальник с набивкой кольцами из терморасширенного графита, образующего гомогенную массу под влиянием давления. Это позволяет контролировать протечки при относительно небольших усилиях затяжки.

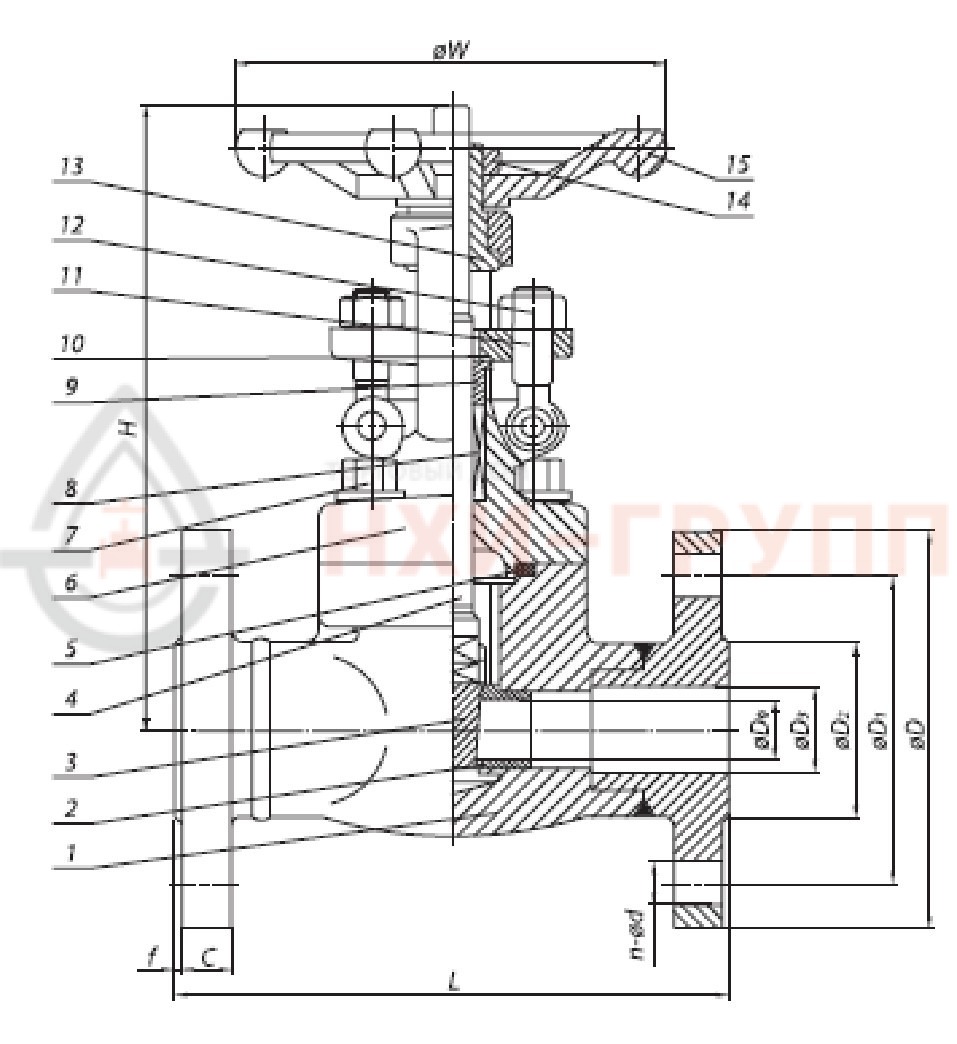

1. Корпус, крышка: сталь 12Х18Н10Т
2. Шпиндель: сталь 12Х18Н10Т
3. Клин: сталь 12Х18Н10Т
4. Втулка резьбовая: БрАЖМц 10-3-1,5
5. Седло: сталь 12Х18Н10Т с наплавкой износо- и коррозионностойкими материалами
6. Сальниковая набивка: ТРГ

Допускается изготовление деталей и уплотнительных поверхностей из других материалов, по свойствам, не уступающим указанным выше.

Герметичность по классу «А» по ГОСТ 9544-2015. Уплотнение шпинделя сальниковое, с набивкой кольцами из ТРГ. Может устанавливаться с любой стороны по направлению подачи среды.

• полный средний срок службы — 30 лет;
• назначенный ресурс — 2500 циклов;
• гарантийный срок эксплуатации — 12 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
• гарантийная наработка — более 500 циклов в пределах гарантийного срока.

УХЛ1, ГОСТ 15150. Категория 1 (с ручным исполнением).

Температура окружающей среды — -60…+40 °С.

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
• комплект эксплуатационной и разрешительной документации на задвижку.

Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред подвергаются гидро- и пневмоиспытаниям. При заказе таких комплектаций необходимо делать пометку: «газ».

• ответные фланцы с крепежными деталями и прокладками (при поставке фланцевой задвижки с ответными фланцами);
• термочехол.

Исполнение фланцевое по ГОСТ 12815-80. Под заказ возможно изготовление фланцев с любым исполнением. По требованию заказчика осуществляется поставка в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

Необходимость поставки дополнительного оборудования указывается при оформлении заказа. На складе имеется большой ассортимент изделий и комплектующих. Всю необходимую информацию вы можете получить у наших менеджеров.

Долгие годы наше предприятие обеспечивает объекты химической, нефтегазовой, нефтехимической и энергетической отрасли запорной и регулирующей трубопроводной арматурой. Материал изготовления – углеродистая, низколегированная, нержавеющая сталь, чугун. Диаметр задвижек – от 6 до 2000 мм, давление от 6 до 700 кгс/см². Мы гарантируем высокое качество поставляемой продукции и четкое соблюдение сроков поставки, указанных в договоре.

По всем вопросам приобретения задвижек 31нж45нж DN 15 с выдвижным шпинделем обращайтесь к нашим специалистам по указанному в контактах телефону.
