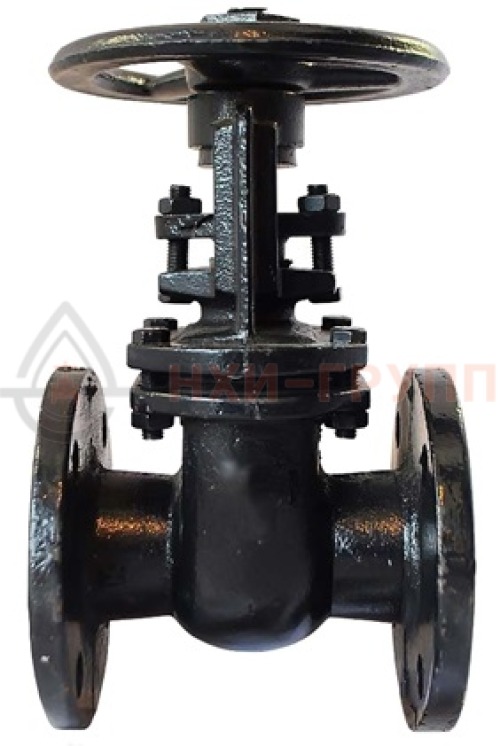

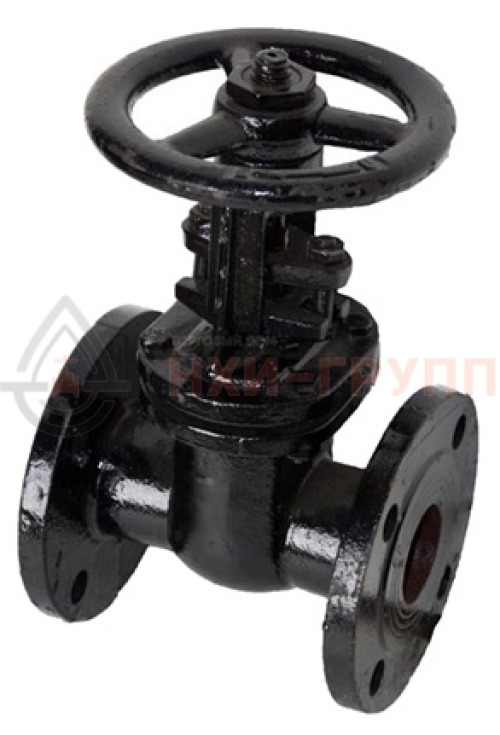

Задвижка параллельная литая с выдвижным шпинделем фланцевая ручная 30ч6бр Ду80
Запорная арматура, широко используется в системах тепло- и водоснабжения, в сфере ЖКХ. Высокий класс герметичности («D»), прочность и простота конструкции, установка в любом положении кроме «маховик внизу», позволяет применять 30ч6бр в трубопроводах диаметром Ду80 с условным давлением в 1,6 МПа.
Чугунные параллельные задвижки 30ч6бр предназначены для перекрытия потока воды на трубопроводах холодного и горячего водоснабжения, а также для тепловых сетей. Выдерживают температурный режим до 225 °С, давление до 1,6 МПа, в основном используются при застройке невысокой этажности. Затвор выполнен в виде клина с двумя параллельными дисками. Ручной привод, представляет собой маховик.
Запорная часть функционирует за счет передвижения дисков затвора с параллельным расположением латунных уплотнительных колец. Вращение маховика преобразуется в поступательное движение дисков и шпинделя, движущихся в перпендикулярном направлении относительно рабочему потоку. При их переходе в закрытое положение, диски раздвигаются клином. Полная герметичность обеспечивается набивкой из асбестового шнура с графитовой пропиткой.
Задвижка 30ч6бр — это надежная запорная арматура, которая может применяться во многих случаях. Подходит, в том числе, для использования в газообразных, взрывопожароопасных и токсичных средах. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает компактными размерами, легкой компоновкой, высокой прочностью, универсальностью и простотой установки.
- Номинальный диаметр — 80 мм. Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — от -5 до +225 ºC.
- Страна производства — Россия.
- Управление — ручное (с помощью маховика).
- Направление потока рабочей среды — с любой стороны.
- Установочное положение — любое, кроме положения «маховиком вниз». В горизонтальном положении отклонение маховика по вертикали должно быть 90 градусов.

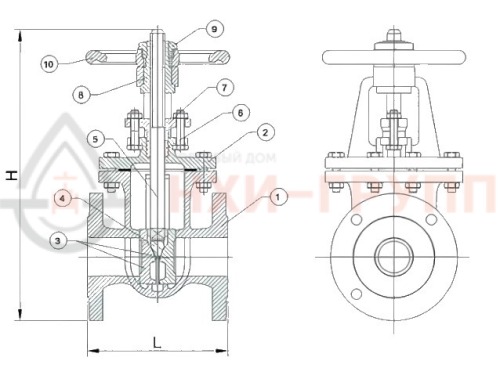

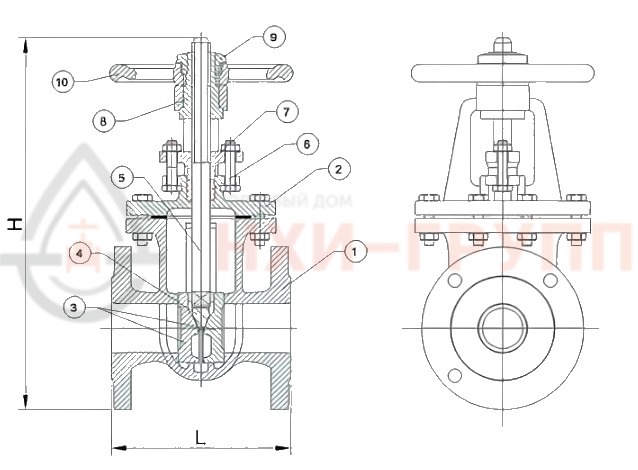

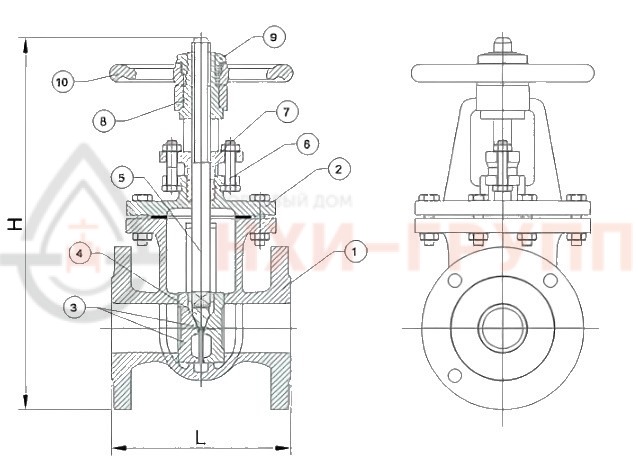

Корпус, крышка, затвор (клин и диски), сальник и маховик выполнены из серого чугуна — коррозионностойкого материала с повышенной прочностью. Уплотнения изготавливаются из латуни, а шпиндель — из качественной углеродистой стали 45.
- Корпус: серый чугун СЧ18 (20) ГОСТ 1412
- Крышка: серый чугун СЧ18 (20) ГОСТ 1412
- Диски: серый чугун СЧ18 (20) ГОСТ 1412
- Клин: серый чугун СЧ18 (20) ГОСТ 1412
- Шпиндель: сталь 45 ГОСТ 1050
- Набивка сальника: АП-31 ГОСТ 5152
- Крышка сальника: серый чугун СЧ18 (20) ГОСТ 1412
- Резьбовая втулка: латунь ЛЦ38МцС2 ГОСТ 17711
- Гайка шпинделя: серый чугун СЧ18 (20) ГОСТ 1412
- Маховик: серый чугун СЧ18 (20) ГОСТ 1412
Герметичность по классу «D» по ГОСТ 9544-2015. Шпиндель имеет сальниковое уплотнение с набивкой кольцами из ТРГ. Между корпусом и крышкой прокладывается паронитовое уплотнение.
Присоединение к трубопроводу — фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 1700 циклов;
- гарантийный срок эксплуатации — 12 месяцев со дня ввода задвижек в эксплуатацию;
- гарантийная наработка — не менее 400 циклов в пределах гарантийного срока.
У3 по ГОСТ 15150-69.
Температура окружающей среды — от -40 до +40 °С в районах с умеренным климатом.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и ТО задвижек, в соответствии с ведомостью ЗИП — оговаривается при заключении договора;
- комплект эксплуатационной и разрешительной документации на задвижку.
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы арматуры изготавливаются по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815. Возможно изготовление по иным стандартам, указанным заказчиком. По согласованию с заказчиком (согласно условиям договора) фланцевые исполнения могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
Необходимость поставки дополнительного оборудования просим указать при оформлении заказа. На складе всегда имеется в наличии большой ассортимент запасных комплектующих. Подробности уточняйте у наших менеджеров.
