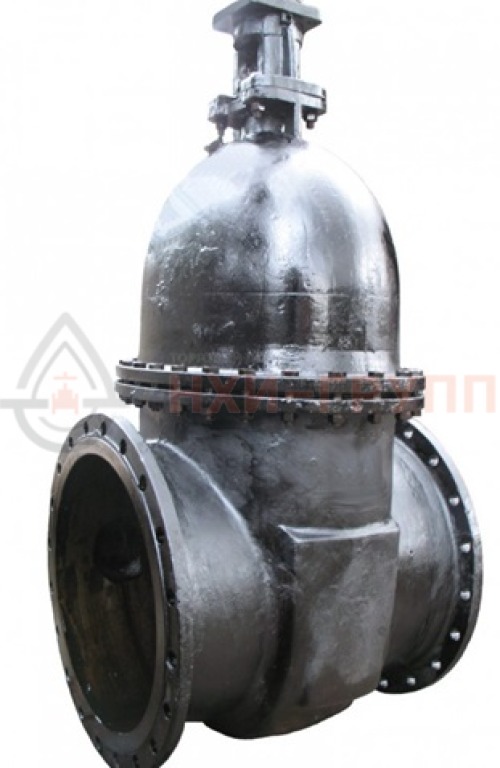

Задвижка параллельная литая с невыдвижным шпинделем фланцевая под электропривод 30ч915бр DN 800
Предназначена для трубопроводов большого диаметра с номинальным диаметром DN 800. Высокий класс герметичности («D»), надежность (средний срок службы — 30 лет) и возможность установки в любом положении, при котором маховик будет находиться выше продольной оси задвижки, позволяет применять 30ч915бр при промышленном монтаже систем горячего и холодного водоснабжения.
Задвижки чугунные 30ч915бр DN800 используются в качестве запорной арматуры в трубопроводах для транспортировки воды или пара с рабочей температурой, не превышающей 100С. Не предназначены для регулировки расхода среды. Запирающий элемент перемещается в двух положениях: открыто/закрыто.
Перекрытие потока осуществляется с помощью электропривода вручную или дистанционно. Задвижки клиновые с невыдвижным шпинделем обладают меньшей высотой по сравнению с устройствами с выдвижным шпинделем. Это позволяет применять их в трубопроводах с ограниченным пространством.
Задвижки 30ч915бр применяются на объектах, где нет необходимости в обеспечении высокого уровня герметичности затвора. Они используются в системах водоснабжения, при транспортировке углеводорода и агрессивных потоков на труднодоступных участках. Подходят для монтажа в подземных коммуникациях и колодцах. Минус – сложность проведения технического обслуживания из-за скрытого штока.
Задвижки 30ч915бр DN 800– ремонтопригодные устройства, используемые в трубопроводах для транспортировки технической, питьевой воды, пара. Изготовляются и поставляются по ТУ 3741-001-09212465-2016. Отличаются простой конструкцией, неприхотливостью в применении.
- Номинальный диаметр — 800 мм.
- Номинальное давление — 1,0 МПа (PN 10 бар).
- Температура проводящей среды — до 100 ºC.
- Страна производства — Россия.
- Управление — электропривод.
- Направление среды — любое.
- Установочное положение — любое, кроме варианта «электроприводом вниз». Горизонтальный монтаж допускается при наличии густой смазки подшипников и червячной пары, опоры под электропривод. При установке с уклоном более 15° необходима установка дополнительной опоры под электропривод для исключения влияния изгибающего момента на трубопровод.
Допускается эксплуатация в составе систем, подвергаемых многократным опрессовкам до 1,25 Py в рамках пусконаладочных работ.
Корпус, крышка, диск, сальник и клин выполнены из серого чугуна – материала, отличающегося высокой твердостью, коррозионной стойкостью. Арматура требует аккуратного обращения – не допускается использовать ее в трубопроводах, подверженных вибрациям, газопроводах с перепадом температур.
- Корпус: серый чугун СЧ20
- Крышка: серый чугун СЧ20
- Клин (диски): серый чугун СЧ20
- Шпиндель: 20х13
- Бугель с площадкой под электропривод – СЧ20;
- Грандбукса – СЧ20;
- Кольцо уплотнительное в корпусе и клине – латунь ЛЦ38МцС2;
- Резьбовая втулка – латунь ЛЦ38МцС2;
- Гайка шпинделя – углеродистая сталь (35, 45);
- Шпильки резьбовые – углеродистая сталь (35, 45);
- Болт откидной – углеродистая сталь (35, 45);
- Гайки – углеродистая сталь (35, 45);
- Набивка сальника – АП-31, АГИ, ТРГ;
- Уплотнение между крышкой и корпусом (Прокладка) – паронит, ТРГ.

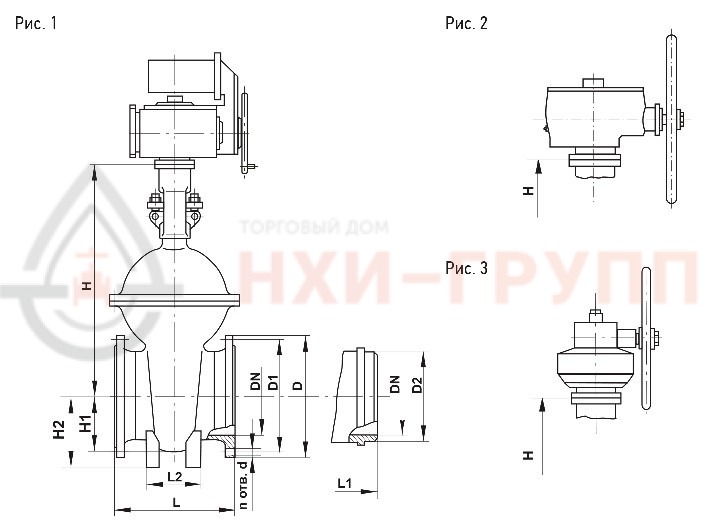

Подсоединение задвижки к трубопроводу – фланцевое, размеры выполнены в соответствии с ГОСТ 12815. Затяжка шпилек гайками осуществляется равномерно, без перетяжек и перекосов.
Герметичность по классу «D» по ГОСТ 9544-2015. Шпиндель имеет сальниковое уплотнение с набивкой кольцами из ТРГ. Уплотнители располагаются под определенным углом друг к другу (в 5 градусов) для обеспечения герметичности. Клиновые диски имеют некоторый люфт для обеспечения плотного прилегания к корпусным кольцам.
- Полный средний срок службы — 30 лет;
- Назначенный ресурс — 2 500 циклов;
- Гарантийный срок эксплуатации — 12 месяцев со дня ввода задвижек в эксплуатацию, но не более 18 месяцев после реализации при надлежащих правилах хранения, транспортирования, монтажа и эксплуатации.;
- Допустимые протечки – не более 17 см3/мин;
- Гарантийная наработка — не менее 350 циклов (10000 часов) в пределах гарантийного срока.
- Задвижки 30ч915бр относятся к ремонтопригодному классу.
Климатическое исполнение
У1, Т1 ГОСТ 15150.
Температура окружающей среды — не ниже -15С
- полностью собранная задвижка 30ч915бр DN 800 со всеми ДСЕ и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, ДСЕ с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, внесенных в ведомость ЗИП - оговаривается при заключении договора на поставку;
- электропривод, комплектуемый эксплуатационной и разрешительной документацией – в соответствии с договором;
- комплект эксплуатационной и разрешительной документации на задвижку.
- Электропривод конкретного производителя – на основании договора поставки;
- Защитный термочехол.
Необходимость поставки дополнительной комплектации указывается при оформлении заказа. В наличие широкий ассортимент изделии. Более подробную информацию вы можете узнать у наших специалистов.
