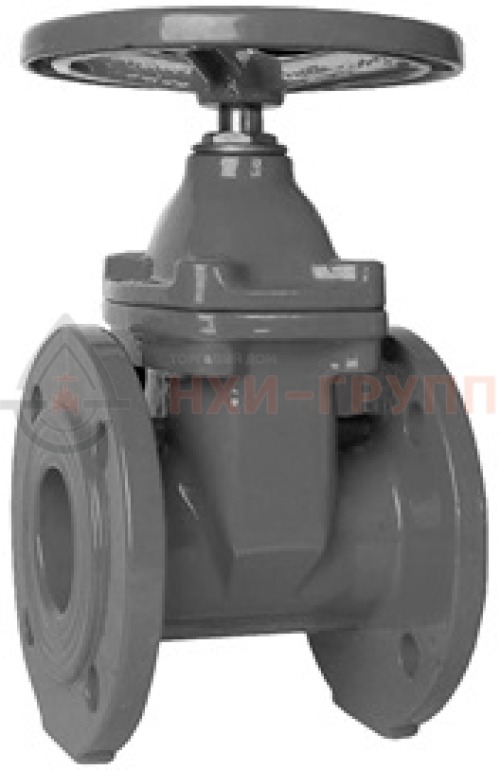

Задвижка с обрезиненным клином литая с невыдвижным шпинделем фланцевая ручная 30ч39р DN 50 PN 1,6 МПа У3, чугун

Универсальная клиновая задвижка 30ч39р DN 50 PN 1,6

Хорошо подходит для трубопроводов с большой скоростью движения сред. Высокий класс герметичности («А»), многовариантность категорий размещения позволяют использовать ее в различных проектах, от небольших производств до крупных перерабатывающих заводов.

Применение

Проходной патрубок закрывается путем вращением шпинделя по часовой стрелке. Вращательное движение маховика преобразуется в поступательное перемещение клина с перпендикулярным направлением к потоку рабочей среды. Полное перекрытие осуществляется при опускания клина и соединении его прорезиненной поверхности с диаметральными седлами корпуса.

Задвижка 30ч39р DN50 применяется в качестве запорного элемента, работающего в двух положениях — открыто/закрыто. Имеет относительно небольшую строительную длину и простую конструкцию, малое гидравлическое сопротивление.

Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы средой.

Возможно использование и в других средах, по отношению к которым материалы, применяемые в задвижках, коррозионностойкие.

Задвижка 30ч39р DN50 – универсальное запорное устройство, устанавливаемое для перекрытия/открытия рабочего потока – воды, как горячей, так и холодной, и других не агрессивных веществ. Изготовляется и поставляется по ТУ 3741-001-09212465-2016.

• Номинальный диаметр — 50 мм.
• Номинальное давление — 1,6 МПа (PN 16 бар).
• Температура проводящей среды — от минус 30 до плюс 130 °С.
• Страна производства — Россия.
• Управление — ручное (маховиком).
• Рабочее положение задвижки — любое, кроме «маховиком вниз».
• Направление рабочей среды — любое.

Корпус, крышка и клин выполнены из высокопрочного серого чугуна ВЧ50. Гайка и шпиндель изготавливаются из высоколегированной стали марки 20х13. Корпус с внешней стороны покрыт специальной эпоксидной краской, обеспечивающей повышенную стойкость конструкции к агрессивному воздействию окружающей среды.

Герметичность 30ч39р DN50 обеспечивается наличием двойного уплотнения шпинделя и уплотнительными кольцами, расположенными под небольшим углом относительно друг друга.

1. Корпус: чугун ВЧ50
2. Клин: EPDM (основание – чугун ВЧ50)
3. Шпиндель: сталь 20Х13
4. Гайка шпинделя: латунь, бронза;
5. Крышка: чугун ВЧ50
6. Уплотнение шпинделя: Резина EPDM

Герметичность по классу «А» по ГОСТ 9544. Высокая герметичность в затворе обеспечивается наличием надежных уплотнений в соединении «клин-корпус». Применение резиновой или паронитовой прокладкой обеспечивает перекрытие потока рабочей среды в обоих направлениях.

• полный средний срок службы — 10 лет;
• назначенный ресурс — 1 500 циклов;
• гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
• гарантийная наработка — не менее 400 циклов в пределах гарантийного срока.

У3, ТУ2 ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения.

Температура окружающей среды — от минус 30 до плюс 45 °С

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
• комплект эксплуатационной и разрешительной документации на задвижку.

• присоединительные фланцы с крепежными деталями и прокладками;
• термочехол.

Присоединительные фланцы производятся по ГОСТ12815 или иным стандартам, указанным заказчиком в договоре поставки. По требованию заказчика изделия могут комплектоваться с ответными деталями — фланцами, прокладками, крепежными элементами.

Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.
