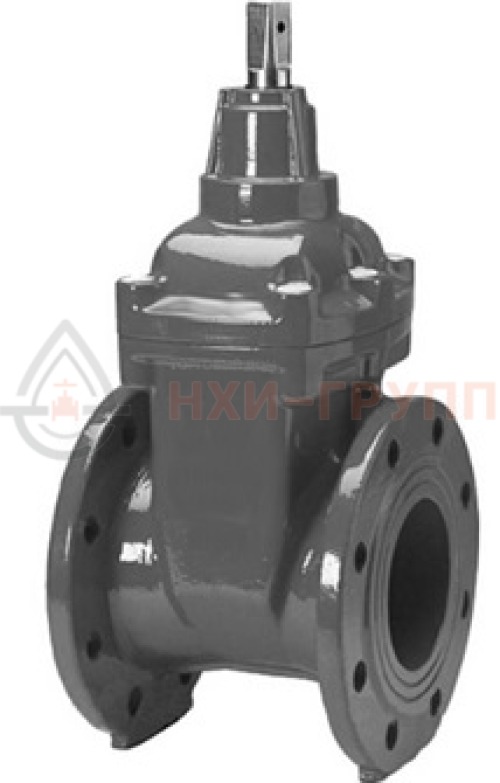

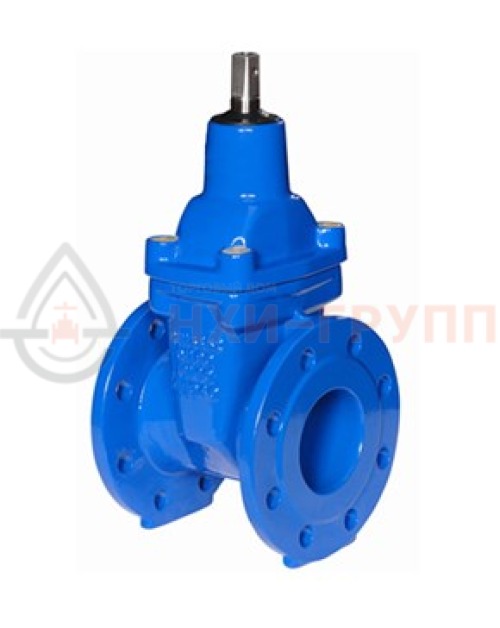

Задвижка с обрезиненным клином литая с невыдвижным шпинделем фланцевая под электропривод 30ч939р DN 80 PN 1,6 МПа У3, чугун

Универсальная клиновая задвижка 30ч939р DN 80 PN 1,6

Задвижка фланцевая с невыдвижным шпинделем 30ч939р используется как запорное устройство на трубопроводах для питьевой и сетевой воды, неагрессивных сред, при температуре от -5°С до +125°С и давлением до 1,6МПа для трубопроводов Ду 80. Управление – автоматическое, с помощью электропривода.

Проходной патрубок закрывается путем вращением шпинделя по часовой стрелке. Вращательное движение маховика преобразуется в поступательное перемещение клина с перпендикулярным направлением потоку рабочей среды. Полное перекрытие осуществляется при опускании клина и соединении его прорезиненной поверхности с диаметральными седлами корпуса.

Задвижка 30ч939р DN 80 предназначена для использования в качестве запорного устройства для трубопроводов тепло-, водоснабжения и кондиционирования. Редуцирование потока не допускается, имеется только два положения – открыто/закрыто.

Она имеет высокий класс герметичности «А» и применяется, когда необходимо обеспечить герметичное перекрытие сечения трубопровода DN 80.

Задвижка 30ч939р DN 80 – универсальное запорное устройство, управлять которым можно как с дистанционного блока управления, так и вручную. Изготовляется и поставляется по ТУ 3741-001-09212465-2016, покрывается порошковой эпоксидной краской, защищающей устройство от агрессивных воздействий внешней среды.

• Номинальный диаметр — 80 мм.
• Номинальное давление — 1,6 МПа (PN 16 бар).
• Температура проводящей среды — от минус 30 до плюс 130 °С.
• Страна производства — Россия.
• Управление — электропривод общепромышленного исполнения.
• Рабочее положение задвижки — любое, кроме электроприводом вниз.
• Направление рабочей среды — любое.
• Присоединение – фланцевое, по ГОСТ 12815-80, ГОСТ 33259-2015, исполнение 1. Монтаж производится с межфланцевыми уплотнениями без перекосов.

Корпус, крышка и клин выполнены из высокопрочного серого чугуна ВЧ50. Гайка и шпиндель изготавливаются из высоколегированной стали марки 20х13. Корпус с внешней стороны покрыт специальной эпоксидной краской, обеспечивающей повышенную стойкость конструкции к агрессивному воздействию окружающей среды.

Герметичность 30ч939р DN 80 обеспечивает двойное уплотнение шпинделя и наличие уплотнительных колец, расположенных под небольшим углом относительно друг друга.

1. Корпус: чугун ВЧ50
2. Клин: EPDM (основание – чугун ВЧ50)
3. Шпиндель: сталь 20Х13
4. Гайка шпинделя: латунь, бронза
5. Крышка: чугун ВЧ50
6. Уплотнение шпинделя: резина EPDM
7. Втулка: сталь 45
8. Прокладка: фторопласт, паронит

Герметичность по классу «А» по ГОСТ 9544. Высокая герметичность в затворе обеспечивается наличием надежных уплотнений в соединении «клин-корпус». Применение резиновой или паронитовой прокладкой обеспечивает перекрытие потока рабочей среды в обоих направлениях.

• полный средний срок службы — 10 лет;
• назначенный ресурс — 1 500 циклов;
• гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
• гарантийная наработка — не менее 400 циклов в пределах гарантийного срока.

У по ГОСТ 15150. Допускаются другие виды климатических исполнений и категорий размещения.

Температура окружающей среды — от минус 30 до плюс 45 °С.

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек согласно ведомости ЗИП, приложенной к договору поставки;
• электропривод в комплекте с эксплуатационной и разрешительной документацией (в рамках договора);
• комплект эксплуатационной и разрешительной документации на задвижку.

• электропривод конкретного производителя – по указанию заказчика;
• присоединительные фланцы с крепежными деталями и прокладками;
• термочехол.

Присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015,

ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. По согласованию с заказчиком и введению в договор пункта о дополнительной комплектации, изделия могут поставляться с ответными деталями – фланцами, прокладками, крепежными элементами.

Необходимость поставки дополнительного оборудования просим указать при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

Наше предприятие продолжительное время занимается поставками надежной запорной и регулирующей арматуры на объекты нефгезазовой, энергетической, химической отрасли Для изготовления продукции используется углеродистая, коррозионностойкая, нержавеющая и молибденосодержащая сталь, чугун. Диаметр варьируется от 6 до 2000 мм, рабочее давление – от 6 до 700 кгс/см² в зависимости от типа изделия и предъявляемых к нему требований.

Наше предприятие гарантирует оперативность поставки в рамках, оговоренных в договоре, сроков, а собственное производство, налаженные технологические процессы, использование современного оборудования и контроль качества на всех этапах позволяет нам выпускать продукцию высокого качества.
