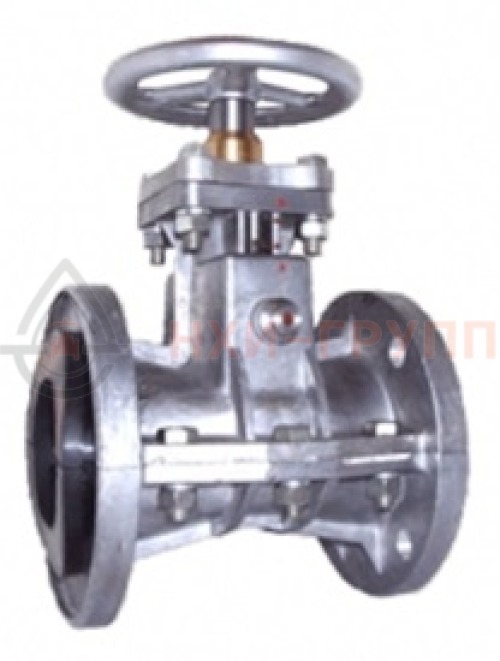

Задвижка шланговая литая с выдвижным шпинделем фланцевая ручная 33а17р DN 50 PN 0,6 МПа УХЛ3, алюминий

Универсальная шланговая задвижка 33а17р DN 50

Хорошо подходит для трубопроводов, транспортирующих потоки с высокой вязкостью. Высокий класс герметичности («А»), надежность, простота конструкции, многовариантность категорий размещения и транспортируемых сред позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.

Вращение маховика передается шпинделю, траверсы передвигаются друг к другу навстречу, воздействуя на патрубок из резины, таким образом открывая или закрывая проход. Закрытие осуществляется при вращении маховика по часовой стрелке.

Задвижка 33а17р DN 50 используется в магистралях, транспортирующих потоки с высокой вязкостью или большим содержанием абразивных частиц. Она должна монтироваться в местах, доступных для обслуживания и проведения осмотра оборудования. Показатели надежности, указанные в паспорте на задвижку, обеспечиваются только при соблюдении требований ТО.

Задвижка 33а17р DN 50 — это надежное запорное устройство, используемая в трубопроводах, транспортирующих различные среды, в том числе агрессивные, вязкие и абразивные. Изготавливается и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, упрощающей установку и ремонт, различным направлением потока среды и рабочим положением.

• Номинальный диаметр — 50 мм.
• Номинальное давление — 0,6 МПа (PN 6 бар).
• Температура проводящей среды — от 0 до +120°С.
• Страна производства — Россия.
• Управление — ручное (маховиком).
• Присоединительные размеры магистральных фланцев — по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см²) исполнение 1, ряд 2.
• Направление подачи среды — любое.

Корпус изготовлен из алюминиевого сплава. Шпиндель – коррозионностойкая сталь. Это позволяет применять задвижку в разных средах, но с большим ограничением по температуре эксплуатации.

Единственная деталь, контактирующая с рабочей средой – резиновый патрубок, обеспечивающий герметичность системы и изолирующих от нее другие элементы. При монтаже фланцы патрубка выполняют функцию межфланцевых уплотнений.

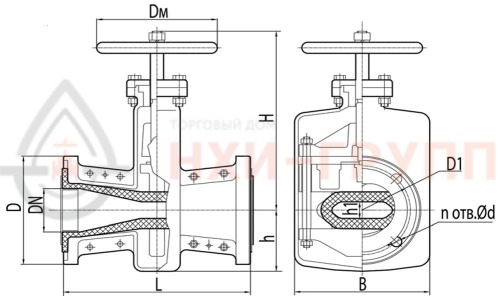

1. Корпус: алюминиевый сплав ГОСТ 1583-93
2. Траверса: алюминиевый сплав ГОСТ 1583-93
3. Шпиндель: сталь 20Х13 ГОСТ 5632-72
4. Втулка резьбовая: бронза БрАЖМц 10-3-1,5 ГОСТ 1875-78
5. Патрубок: резиновая смесь

по классу «А» по ГОСТ 9544-2015. Герметичность гарантируется конструкцией задвижки и наличием резинового эластичного патрубка.

• полный средний срок службы — 10 лет;
• назначенный ресурс — 10000 циклов;
• гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
• гарантийная наработка — не менее 2500 циклов в пределах гарантийного срока.

УХЛ 3.1 ГОСТ 15150. Задвижка выпускается: в нормальном, экспортном и тропическом исполнении.

Температура окружающей среды — 0…+50 °С.

• полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
• комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
• комплект эксплуатационной и разрешительной документации на задвижку.

• присоединительные фланцы с крепежными деталями и прокладками;
• термочехол.

Присоединительные фланцы арматуры могут изготавливаться по по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2. Допускается применение других стандартов по указанию заказчика. При необходимости задвижка может комплектоваться ответными деталями – фланцами, прокладками, крепежными изделиями. Это дополнительно отражается в договоре.

Просим указывать необходимость поставки дополнительного оборудования непосредственно при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.

По всем вопросам приобретения задвижки 33а17р DN 50 обращайтесь к нашим менеджерам.
