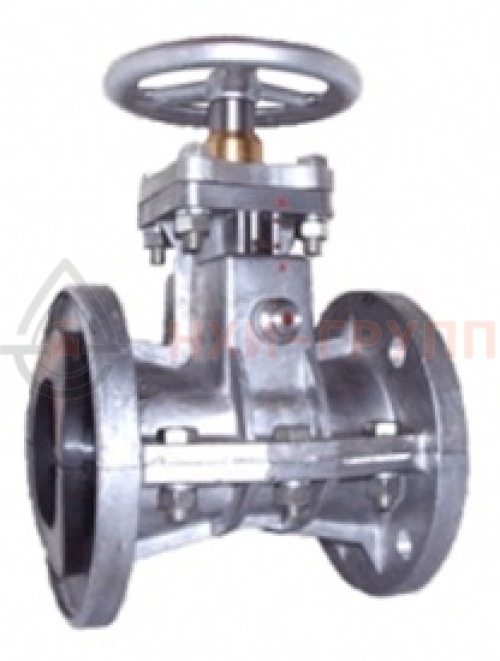

Задвижка шланговая литая с выдвижным шпинделем фланцевая ручная 33а17р DN 100 PN 0,6 МПа УХЛ3, корпус алюминий, класс герметичности «А» по ГОСТ 9544-2015

логотип завода НефтеХимИнженеринг
хит
Арт. A00000000026368
Отгрузим через: 15—20 рабочих дней
15 790 ₽ ?
В корзину
Доставка и оплата

Безналичная оплата. Счет выставим за 3 часа.

Доставка по всей России транспортной компанией по вашему выбору.

Характеристики
Таблица фигур
33а17р
Вид затвора
Шланговая
Расположение ходового узла
С выдвижным шпинделем
Тип присоединения
Фланцевое
Тип привода
Ручной
DN, мм
100
PN, кгс/см²
6
Материал корпуса
Алюминиевый сплав
Масса, кг
26
Описание

Универсальная шланговая задвижка 33а17р DN 100

Универсальная шланговая задвижка 33а17р DN 100 российского производства, изготовленная из алюминиевого сплава и рассчитана на Рр 0,6 МПа при t от 0 до + 120 оС. Может применяться в различных средах, в том числе слабых растворах кислот и щелочей (до 20%), кроме уксусной и азотной кислот.

Хорошо подходит для трубопроводов, транспортирующих потоки с высокой вязкостью. Высокий класс герметичности («А»), надежность, простота конструкции, многовариантность категорий размещения и транспортируемых сред позволяют использовать ее в самых разных проектах, от небольших производств до крупных перерабатывающих заводов.

Применение

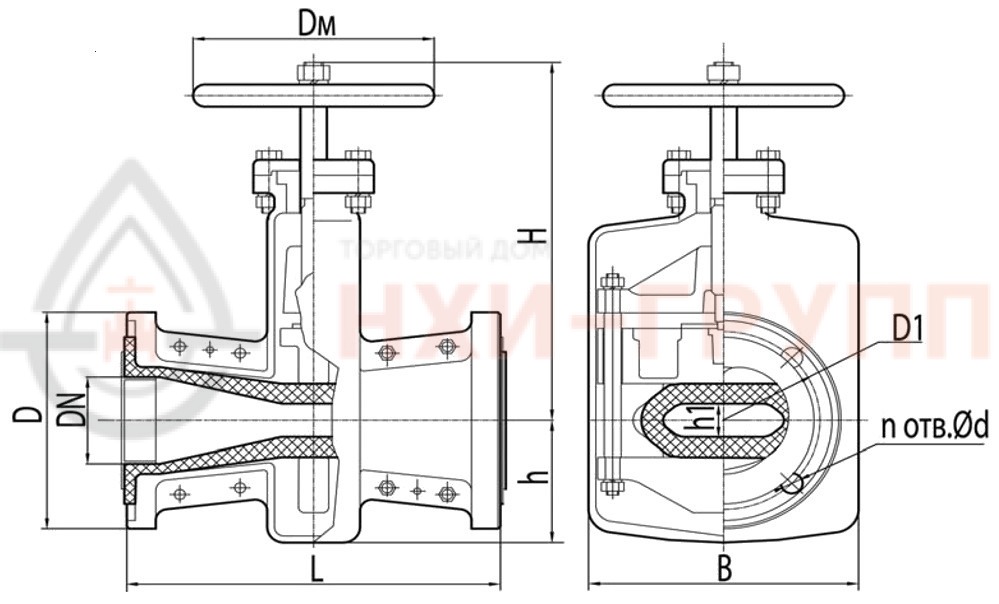

Вращение маховика передается шпинделю, траверсы передвигаются друг к другу навстречу, воздействуя на патрубок из резины, таким образом открывая или закрывая проход. Закрытие осуществляется при вращении маховика по часовой стрелке.

Задвижка 33а17р DN 100 используется в магистралях, транспортирующих потоки с высокой вязкостью или большим содержанием абразивных частиц. Она должна монтироваться в местах, доступных для обслуживания и проведения осмотра оборудования. Показатели надежности, указанные в паспорте на задвижку, обеспечиваются только при соблюдении требований ТО.

Рабочая среда — жидкие (для систем водоснабжения и канализации), неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты. Слабые растворы кислот и щелочей (до 20%), кроме уксусной и азотной кислот.

Задвижка 33а17р DN 100 — это надежное запорное устройство, используемая в трубопроводах, транспортирующих различные среды, в том числе агрессивные, вязкие и абразивные. Изготавливается и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, упрощающей установку и ремонт, различным направлением потока среды и рабочим положением.

При установке задвижки 33а17р DN100 на трубопровод необходимо применение опор или подвесов для усиления крепления трубопровода в непосредственной близости от шланговой задвижки – это требуется для уменьшения воздействия нагрузок.
Характеристики
  • Номинальный диаметр — 100 мм.
  • Номинальное давление — 0,6 МПа (PN 6 бар).
  • Температура проводящей среды — от 0 до +120°С.
  • Страна производства — Россия.
  • Управление — ручное (маховиком).
  • Присоединительные размеры магистральных фланцев — по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2.
  • Направление подачи среды — любое.
Материалы

Корпус изготовлен из алюминиевого сплава. Шпиндель – коррозионностойкая сталь. Это позволяет применять задвижку в разных средах, но с большим ограничением по температуре эксплуатации.

Единственная деталь, контактирующая с рабочей средой – резиновый патрубок, обеспечивающий герметичность системы и изолирующих от нее другие элементы. При монтаже фланцы патрубка выполняют функцию межфланцевых уплотнений.

Комплектация:
  1. Корпус: алюминиевый сплав ГОСТ 1583-93
  2. Траверса: алюминиевый сплав ГОСТ 1583-93
  3. Шпиндель: сталь 20Х13 ГОСТ 5632-72
  4. Втулка резьбовая: бронза БрАЖМц 10-3-1,5 ГОСТ 1875-78
  5. Патрубок: резиновая смесь
Герметичность

по классу «А» по ГОСТ 9544-2015. Герметичность гарантируется конструкцией задвижки и наличием резинового эластичного патрубка.

Показатели надежности
  • полный средний срок службы — 10 лет;
  • назначенный ресурс — 10000 циклов;
  • гарантийный срок эксплуатации — 24 месяца со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
  • гарантийная наработка — не менее 2500 циклов в пределах гарантийного срока.
Климатическое исполнение

УХЛ 3.1 ГОСТ 15150. Задвижка выпускается: в нормальном, экспортном и тропическом исполнении.

Температура окружающей среды — 0…+50 °С.

Комплект поставки
  • полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
  • комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
  • комплект эксплуатационной и разрешительной документации на задвижку.
Дополнительная комплектация
  • присоединительные фланцы с крепежными деталями и прокладками;
  • термочехол.

Присоединительные фланцы арматуры могут изготавливаться по по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) исполнение 1, ряд 2. Допускается применение других стандартов по указанию заказчика. При необходимости задвижка может комплектоваться ответными деталями — фланцами, прокладками, крепежными изделиями. Это дополнительно отражается в договоре.

Просим указывать необходимость поставки дополнительного оборудования непосредственно при заказе. Большой ассортимент всегда на складе. За получением дополнительной информации обращайтесь к нашим менеджерам.

Производство
«НефтеХимИнжиниринг» — один из крупнейших производителей трубопроводной арматуры на российском рынке.

На протяжении многих лет компания успешно поставляет продукцию на объекты энергетической, химической, нефтехимической и нефтегазовой промышленности. Мы производим запорную и регулирующую трубопроводную арматуру из углеродистой, низколегированной, нержавеющей и молибденосодержащей стали диаметром от 6 до 2000 мм и давлением от 6 до 700 кгс/см². Поставки осуществляются точно в согласованный срок.

Наша продукция полностью отвечает современным требованиям российских и зарубежных заказчиков, показателям безопасности, долговечности и экологичности. Высокие эксплуатационные характеристики нашей продукции — результат использования современного оборудования, работы квалифицированного персонала и внедрения системы управления качеством.

По всем вопросам приобретения задвижки 33а17р DN 100 обращайтесь к нашим менеджерам.

Содействие в проектировании
Наши специалисты оказывают содействие заказчику на всех этапах проектирования:
Подбор оборудования по заявке, предоставление технической информации, установление стоимости оборудования, ориентация по срокам исполнения заказа.
