Маркировка задвижек и ее расшифровка

Содержание:

1. Правила маркировки задвижек
2. Содержание маркировки
3. Способы маркировки задвижек
4. Примеры маркировки задвижек с расшифровкой
5. ГОСТы

Эти устройства представлены рядом разновидностей и выпускаются в многочисленных типоразмерах. Поэтому для их выбора необходимо знать маркировку задвижек. Она позволяет получить основную информацию о характеристиках трубопроводной арматуры. Кроме того, для проектирования и чтения технической документации, описывающей инженерные системы, необходимо знать условные обозначения задвижек на чертежах и схемах трубопроводов.

Правила маркировки задвижек

Маркировка задвижек и вентилей представляет собой условное обозначение, которое наносится на корпус изделия и несет основную информацию о нем. Это позволяет уже при визуальном осмотре арматуры определить ее основные технические характеристики, область применения, условия эксплуатации. Поэтому важно, чтобы маркировка задвижек была выполнена по ГОСТ.

Маркировка выполняется путем нанесения условных буквенных и цифровых обозначений, которыми зашифровываются основные параметры арматурного устройства. Так, обязательным является обозначение, указывающее на материал, из которого изготовлена задвижка. В соответствии с ГОСТ применяются такие обозначения в маркировке задвижек и их расшифровки:

• «С» — углеродистая сталь;
• «ЛС» — легированная сталь;
• «НС» — нержавеющая сталь;
• «Ч» — маркировка задвижек чугунных;
• «Л» — латунь;
• «Б» — бронза;
• «П» — пластик и т. д.

Обозначение задвижек на трубопроводе выполняется с соблюдением единых правил. Они применимы для всех типов арматуры. Это позволяет сделать расшифровку маркировки задвижек по ГОСТ любому покупателю или инженеру, осуществляющему комплектацию, проектирование и монтаж трубопроводной системы.

Требования к маркировке задвижек для трубопроводов устанавливаются нормативным документом ГОСТ 4666-2015. Стандарт регламентирует содержание маркировки, буквенные и цифровые обозначения символов, устанавливает их статусы. В частности, применяются следующие типы знаков:

• обязательные;
• дополнительные;
• специальные.



Дополнительные знаки должны содержаться в маркировке отдельных видов арматурных устройств. Например, могут предусматриваться обозначения задвижек с электроприводом. Нанесение дополнительных обозначений выполняется по усмотрению производителей, а также в соответствии с требованиями договора или технического задания на изготовление серии задвижек. В обязательном порядке дополнительные знаки предусматриваются в маркировке задвижек клиновых, шиберных и других, применяемых в нефтяной, газовой промышленности, атомной энергетике.

Нанесение специальных обозначений предусматривается в соответствии с требованиями промышленной безопасности на отдельные виды трубопроводной арматуры. Такая маркировка размещается на информационных табличках.

Содержание маркировки

В соответствии с нормативной документацией маркировка задвижек чугунных фланцевых и других разновидностей должна содержать такую обязательную информацию:

• основной материал трубопроводной арматуры;
• номинальный диаметр условного прохода в миллиметрах;
• номинальное давление в атмосферах или в барах;
• наименование или фирменный знак изготовителя;
• дата изготовления задвижки;
• заводской номер изделия, который может быть объединен с датой выпуска;
• направление вращения маховика для закрытия и открытия запирающего элемента (наносится на рукоятку маховика в виде стрелок).

На свое усмотрение или по отдельному указанию заказчика производитель может наносить следующую дополнительную информацию на трубопроводные задвижки:

• обозначение на схеме задвижки фланцевой, муфтовой, приварной в соответствии с конструкторской документацией;
• ГОСТ или ТУ, в соответствии с которыми изготовлена задвижка;
• отметка о приемке арматуры ОТК;
• масса арматурного устройства;
• нормальное положение затвора — применяется при обозначении на схеме задвижек с электроприводом;
• тип применяемых уплотнителей для фланцевых задвижек;
• климатическое исполнение.

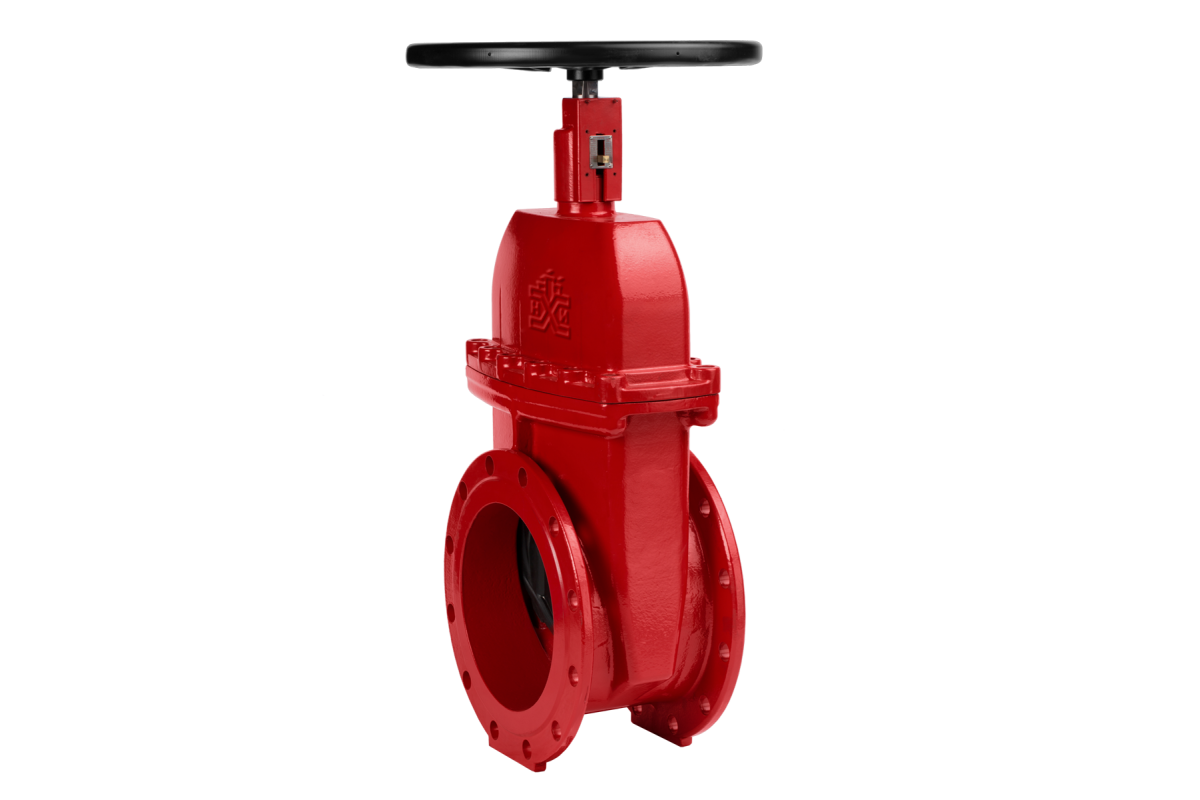

Маркировка задвижек стальных и из других материалов наносится на корпус изделия и на информационную табличку. Эта табличка может быть закреплена на корпусе арматуры или на крышке.

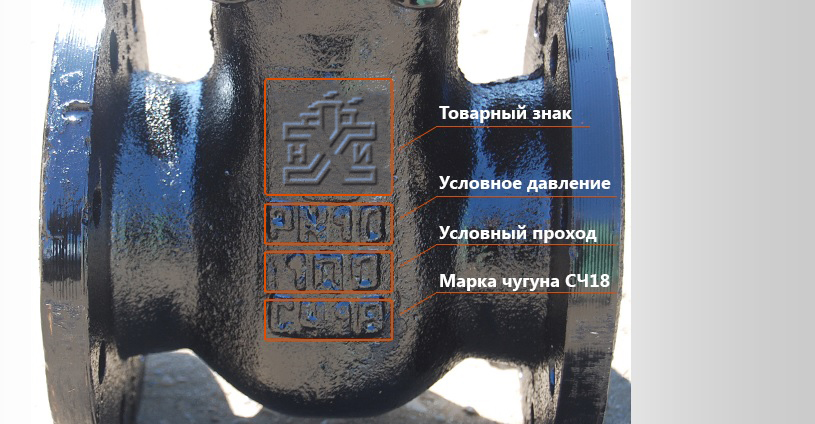

Обязательная маркировка должна быть нанесена на корпусе и может дублироваться на информационной табличке. Номинальное давление, диаметр прохода, материал корпуса должны быть указаны на лицевой стороне корпуса задвижки. На задней части указываются сведения о производителе, заводском номере и дате изготовления, температурном диапазоне. Если позволяют габариты изделия, то вся обязательная информация наносится на лицевой части.

Способы маркировки задвижек

Цифровые и буквенные обозначения задвижек должны наноситься способом, который предусматривает сохранение маркировки в течение всего срок эксплуатации арматуры. В соответствии с ГОСТ для этого могут использоваться следующие способы:

• Клеймение. Маркировка наносится на задвижку с помощью электроискрового карандаша. Метод отличается сложностью и требует высокой квалификации исполнителя. В связи с этим технология применяется редко.
• Гравировка. Нанесение обозначений при помощи механической обработки металлической поверхности резцом, фрезой, штихелем, пуансонами. Простота исполнения делает метод наиболее распространенным.
• Штамповка. Надпись наносится под действием давления на поверхность корпуса. Метод обеспечивает сохранение нанесенных обозначений на максимальный срок.

Помимо маркировки, информацию о материале корпуса задвижки несет и цвет ее окраски. В соответствии с действующим нормативными требованиями задвижки из углеродистой стали окрашиваются в серый цвет, арматура из ковкого чугуна — в черный. Синий цвет применяется для окраски задвижек из легированной стали, а голубой — из коррозионно-стойкой.

Примеры маркировки задвижек с расшифровкой

Рассмотрим варианты маркировки задвижки клиновой с расшифровкой. В качестве примера возьмем задвижку 30с927нж. Обозначения ее маркировки имеют следующие значения:

• «30» — указывает, что арматурное устройство является задвижкой;
• «с» — материал корпуса углеродистая сталь;
• «9» — для управления арматурой используется электропривод;
• «27» — заводской номер изделия, присвоенный конструкторским бюро;
• «нж» — свидетельствует о том, что используются уплотнительные кольца, на которые наплавлена нержавеющая сталь.

При наличии внутреннего покрытия проходного отверстия задвижки ее маркировка дополняется обозначением материала такого покрытия. Например, для рассматриваемого случая маркировка 30с927нжфт будет свидетельствовать, что проходное отверстие покрыто фторопластом.
