Задвижки Ду 1000
Задвижка ду1000 предназначена для перекрытия потока рабочей среды посредством запорного органа, перемещающегося в направлении перпендикулярном оси трубопровода.
Параметры клиновых задвижек dn 1000:
- давление номинальное до 10 МПа;
- температура рабочей среды может достигать 450 °С и выше, в зависимости от материального исполнения арматуры.
Температура рабочей среды зависит от материала корпуса и затвора:
- для углеродистых сталей до 450 °С;
- для легированных сталей до 600 — 700 °С, в зависимости от марки.
Задвижка клиновая для трубопровода диаметром 1000 мм это в своем роде уникальное трубное решение, имеющее большие габариты и металлоемкость.
Тип присоединения, которым подобная запорная арматура подключается к процессу может быть сварным или фланцевым, причем только посредством последнего устанавливаются задвижки чугунные:
- серый чугун применяют для нейтральных сред и ненагруженных устройств;
- ковкий чугун способен выдерживать значительные знакопеременные нагрузки;
- высокопрочный чугун может работать в широком диапазоне нагрузок.
Чугунные задвижки в списке сравнения имеют меньшие габариты, металлоемкость и стоимость готового изделия.
Класс герметичности трубопроводной арматуры нормируется по ГОСТ 9544-2015, зависит от рабочего давления и составляет для задвижки Ду 1000 всего 6 куб. мм/секунду для наивысшего класса АА.
В зависимости от наличия вертикального просвета в месте монтажа задвижки, ее конструкция может адаптироваться:

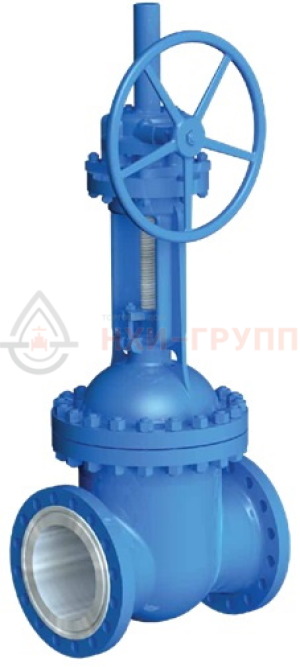

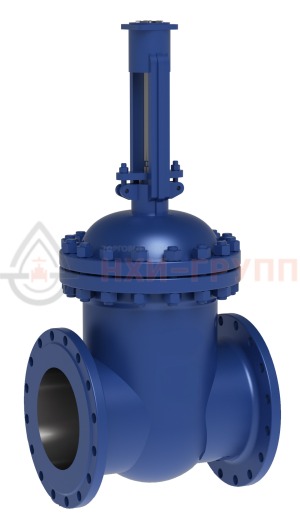

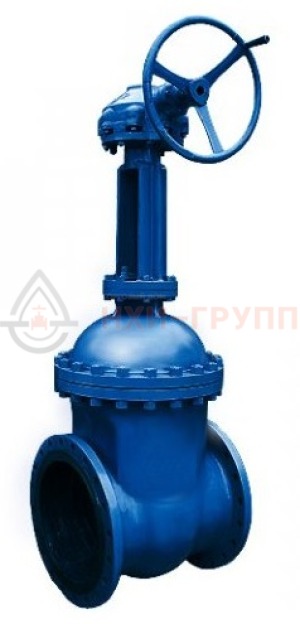

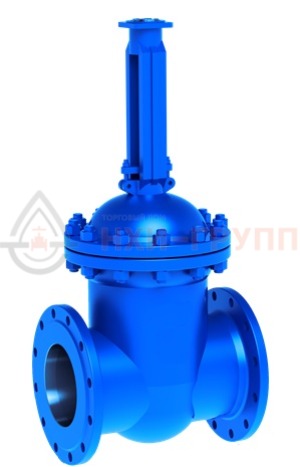

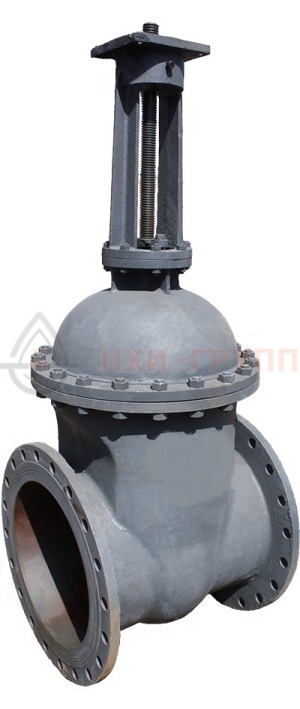

- с выдвижным шпинделем — используется при отсутствии ограничений по высоте над устройством;
- с невыдвижным шпинделем — если вылет штока вверх ограничен конструкциями.
Задвижки DN 1000 имеют гарантийный срок не менее 10 лет (2500 или 250 циклов открытия / закрытия для устройств с приводным механизмом и ручным маховиком соответственно) и применяются на коллекторах сточных вод, нагнетаемого воздуха и отводимых дымовых газов.
