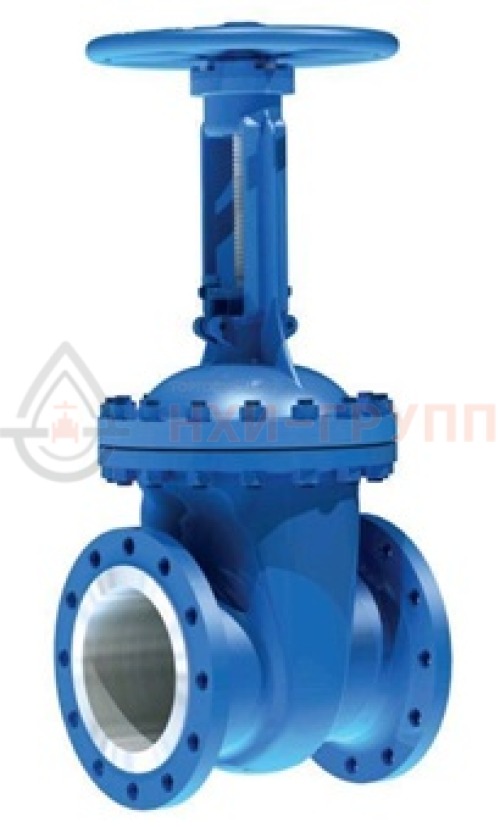

Задвижка клиновая литая с выдвижным шпинделем фланцевая ручная 30нж41нж1 DN 50
30нж41нж1 DN 50 – запорное устройство, отвечающее запросам и техническим нуждам предприятий промышленного сектора, объектов электроэнергетического обеспечения, а также сферы жилищно-коммунального хозяйства. Она отличается устойчивостью к гидравлическим ударам, высокой коррозионной стойкостью, оптимальными габаритными размерами и параметрами строительной длины.
В клиновых задвижках перекрытие проходного отверстия осуществляется при помощи запорного элемента в виде заглушки, края которой расположены под углом к направлению его движения и параллельны поверхности седла, но не друг другу.
Коррозионностойкая задвижка 30нж41нж1 DN 50 применяется исключительно в роли запирающего элемента, так как режим эксплуатации предполагает только две фазы — открыто/закрыто (т. е. без промежуточных фаз). Имеет небольшую строительную длину, но большую высоту.
Применение клиновых задвижек обосновано в тех случаях, когда необходимо обеспечить герметичное перекрытие сечения трубопровода. Они активно используются в системах водоснабжения, а также при транспортировке углеводородов и агрессивных сред, не разрушающих уплотнитель и корпус арматуры. Их не следует применять для перекрытия потока кристаллизирующейся или содержащей твердые частицы среды.
Задвижка 30нж41нж1 DN 50 — надежная запорная арматура, используемая для самых тяжелых условий работы. Изготовляется и поставляется по ТУ 3741-001-09212465-2016. Обладает несложной комплектацией, высокой стойкостью к коррозии и плавным закрытием, предотвращающим гидроудары.
- Номинальный диаметр — 50 мм.
- Номинальное давление — 1,6 МПа (PN 16 бар).
- Температура проводящей среды — от -60 до +600 ºC.
- Страна производства — Россия.
- Управление — ручное (маховик).
- Присоединение к трубопроводу – фланцевое, по ГОСТ 12815-80, исполнение 3, ряд 2 (по умолчанию).
- Установочное положение — любое (кроме «маховиком вниз»).
Корпус клиновой задвижки 30нж41нж1 DN 50, шпиндель и другие основные узлы изготовлены из молибденосодержащей стали. Для наплавки на корпусе применяется коррозионностойкая сталь 04Х19Н9С2, устойчивая к воздействию агрессивных сред. Это позволяет использовать задвижки в трубопроводах с высокой температурой рабочей среды.
Сальник изготовлен из ТРГ, образующего гомогенную массу под давлением. Это гарантирует герметичность и избавляет затвор от проблем с открытием из-за заклинивания системы при повышенной нагрузке.
- Корпус: 12Х18Н12М3ТЛ
- Крышка: 12Х18Н12М3ТЛ
- Клин (диски): 12Х18Н12М3ТЛ
- Шпиндель: сталь 12Х18Н12М3Т
- Гайка шпинделя: 12Х18Н9Т
- Гайка: сталь 12Х18Н9Т
- Шпилька, болт: сталь 45Х14Н14В2М
- Болт откидной или анкерный: сталь 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ
- Маховик: сталь 25
- Редуктор конический или цилиндрический
- Упорный подшипник
- Наплавка на кольце в корпусе: сталь 04Х19Н9С2
- Наплавка на клине: сталь 13Х25Т
Допускается изготовление из других материалов, по свойствам, не уступающим указанным выше.
Герметичность по классу «А» по ГОСТ 9544-2015. Герметичность относительно внешней среды достигается с помощью плоской прокладки. Может устанавливаться с любой стороны по направлению подачи среды.
- полный средний срок службы — 10 лет;
- назначенный ресурс — 2 500 циклов;
- гарантийный срок эксплуатации — 18 месяцев со дня ввода задвижек в эксплуатацию при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации;
- гарантийная наработка — не менее 500 циклов в пределах гарантийного срока.
УХЛ1 ГОСТ 15150. Категория – 1.
Температура окружающей среды — от -60 до +40°С.
- полностью собранная задвижка со всеми деталями, узлами и комплектующими изделиями в соответствии со спецификацией;
- комплект быстроизнашиваемых деталей, инструментов и принадлежностей, деталей и узлов с ограниченным сроком службы, необходимых для эксплуатации и технического обслуживания задвижек, в соответствии с ведомостью ЗИП, оговариваемый при оформлении договора на поставку;
- комплект эксплуатационной и разрешительной документации на задвижку;
Внимание! Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред дополнительно подвергаются пневмоиспытаниям. При заказе требуется ставить пометку «газ».
- присоединительные фланцы с крепежными деталями и прокладками;
- термочехол.
Присоединительные фланцы 30нж41нж1 DN 50 могут изготавливаться по ГОСТ 33259-2015, ГОСТ 12815-80 или ГОСТ Р 54432-2011, а также по иным стандартам, указанным заказчиком. По требованию заказчика фланцевые исполнения могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
