Задвижки Ду 500
Задвижки являются отсечной запорной арматурой, в которой запирающий элемент перемещается перпендикулярно потоку рабочей среды.
При эксплуатации задвижек их зачастую используют, как регулирующие устройства, что приводит к повреждению клина из-за эрозионного воздействия потока и невозможности обеспечивать требуемый класс герметичности.
Рабочей средой может быть:
- любая жидкость — вода, нефть, щелочи, кислоты и пр.;
- газообразные среды — водородсодержащий и природный газ, этан и т. п.
Тип присоединения задвижки Ду500 не бывает муфтовым, но может быть:
- Фланцевым, для любого материала, включая различные чугуны, при этом:
- серый чугун используется, когда среда инертная, а динамические воздействия минимальны;
- ковкий чугун является предпочтительным при знакопеременных динамических воздействиях;
- высокопрочный чугун необходим при повышенных требованиях к прочности арматуры.
- Приварным встык, если задвижки стальные, при этом в литых деталях используется:
- сталь 25л или ее аналоги, если среда слабо агрессивная;
- сталь 12Х18Н9ТЛ, для повышенных температур и коррозионно-активных сред.
Для специфических условий могут потребоваться индивидуальные технические решения, например:
- для обеспечения герметичности затвора потребуется обрезиненный клин, компенсирующий любые дефекты поверхности клина и седла;

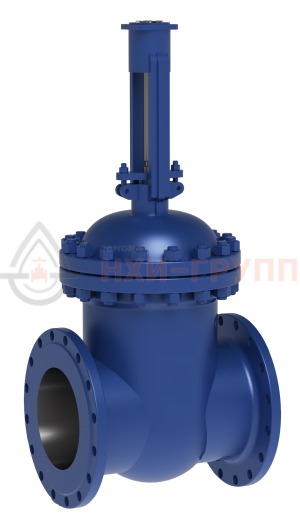

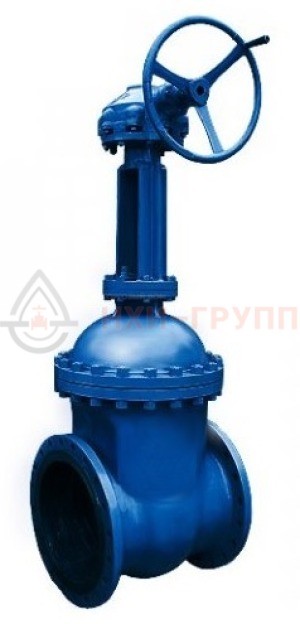

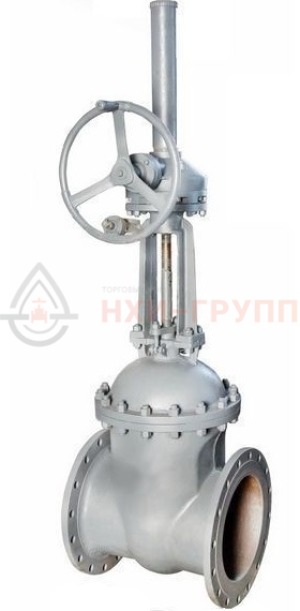

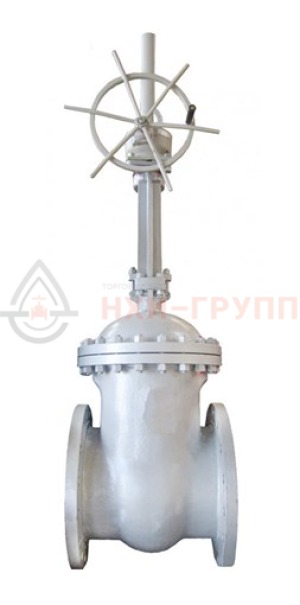

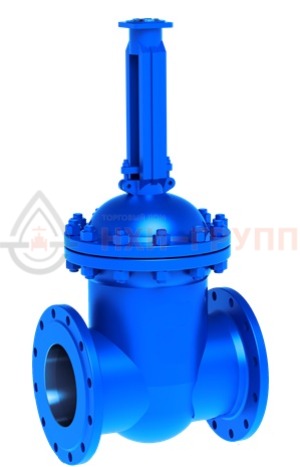

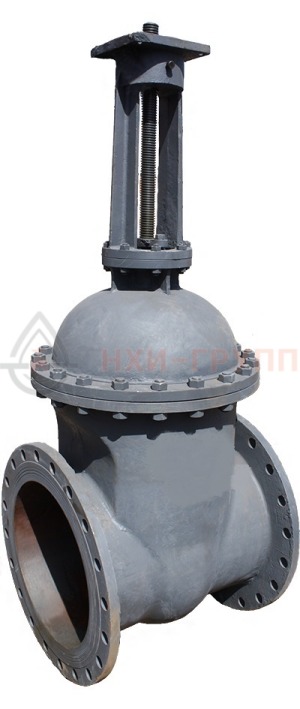

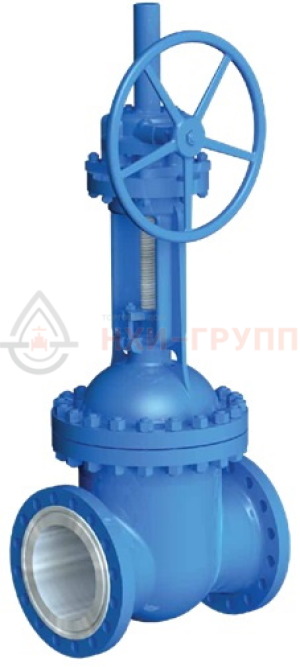

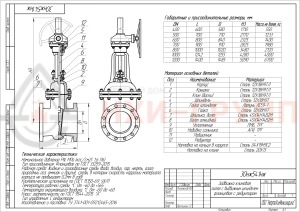

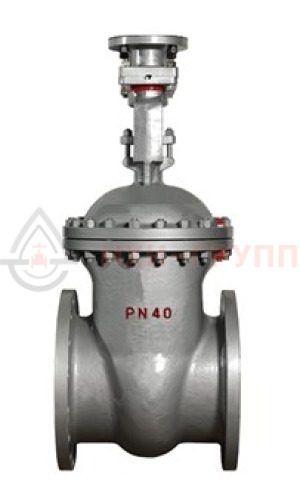

- при отсутствии ограничений по монтажу задвижки, подойдет конструкция с выдвижным шпинделем, когда шток выходит вертикально вверх при открытии арматуры;
- если же вертикальный габарит ограничен, то необходимо использовать задвижку с невыдвижным шпинделем, занимающую значительно меньше места.
Характерным примером использования задвижек на трубопроводах диаметром 500 мм является факельный коллектор нефтеперерабатывающего предприятия, в который направляются все не сконденсировавшиеся и не использованные в качестве топлива газы.
